Rubi HANA RHA3339 Installation

InstallatIon
RHA3339
PIèCES / PARTS
Vérifiez que toutes les pièces de votre colonne
de douche sont dans l'emballage.
Make sure you have all the parts in hand.
lISTE DES PIèCES / PARTS lIST
01 Corps de robinet / Faucet body
02 Section jets de corps / Body jets section
14
03 Section de tête / Head section
04 Tête de douche / Shower head
05 Poignée thermo / Thermo handle
06 Bride de finition / Finishing flange
07 Attache mural / Wall fixture
08 Support de douchette / Shower holder
09 Cartouche thermo. / Thermo. cartridge
10 Douchette / Handshower
11 Flexible douchette / Handshower hose
12 Mamelon excentrique / Eccentric nipple
13 Ens. vis et douille / Screws and socket
14 Clé / Wrench
Doc. # DR037-2 / 06-01-2016

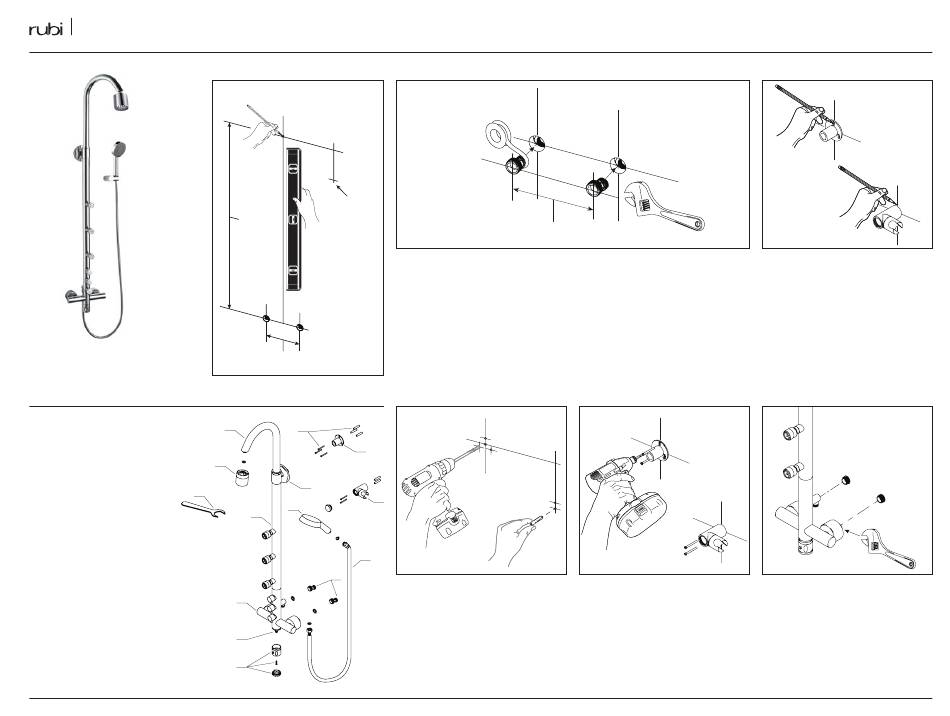

InSTAllATIon DE lA bARRE / ShowER bAR InSTAllATIon
Support à douchette
handshower holder
870 mm
34 1/4"
152 mm c.c.
6" c.c.
03
13
07
04
06
08
10
02
11
12
01
09
05
Mettre au niveau
Leveling
152 mm c.c.
6" c.c.
01
Vous devez avoir vos sorties d'eau à 6" c.c.
Marquez verticalement à 870 mm.
Marquez l'enplacement du support
à douchette à l'endroit désiré.
Have your water outlet at 6" c.c.
Mark vertically at 870 mm.
Mark the enplacement of the handshower
support at the desired location.
04
Percez sur vos marques et insérez les douilles
de plastique.
Drill on your marks and insert the plastic
sleeves.
02
Appliquer du téflon sur les mamelons
excentrique et visser aux sorties d'eau. À l'aide
d'une clé visser fermement et ajuster afin que
les sorties soit à 6" centre à centre et au
niveaux.
Apply teflon on eccentric nipple and tighten
with a wrench and adjust to make the two
outlet at 6" center to center and leveled.
05
Visser le support mural et le support de
douchette.
Tighten both wall fixture and handshower holder.
Hana - RHa3339
03
Placer le support mural centré sur sa
position et marquez les positions de perçage.
Idem pour le support de douchette.
Hold in place the wall fixture and make drilling
mark. Same for handshower holder.
06
Vissez les écrous de la colonne de douche
à l'aide d'une clé.
Tighten shower bar with a wrench.
