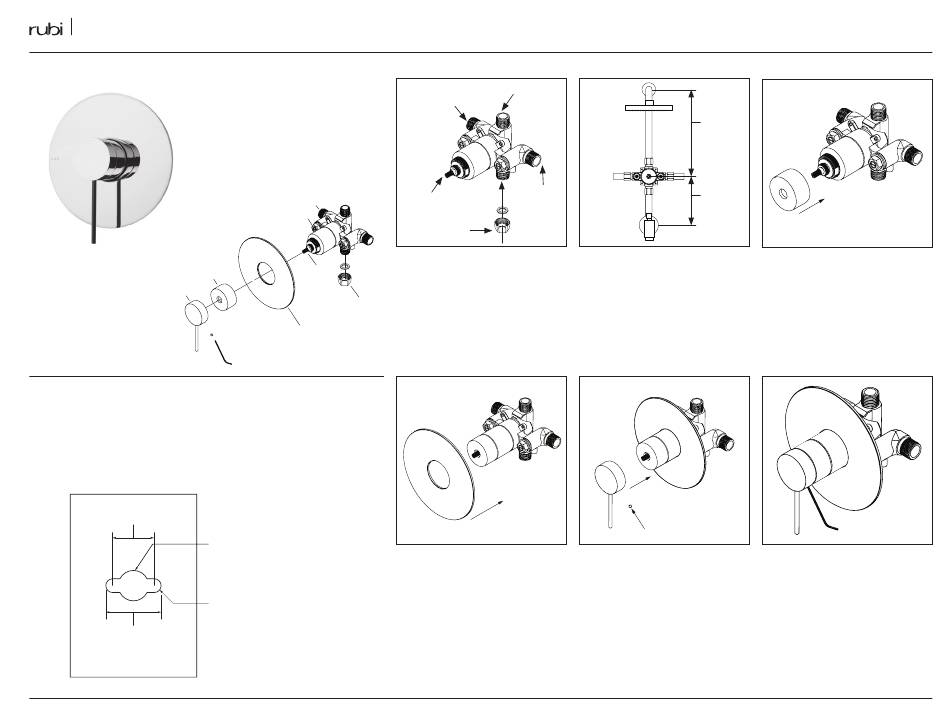

Rubi KRONOS RKR77 Installation

InstallatIon
RKR77
03
05
GAbARIT dE PERçAGE / dRIll In TEmPlATE
Déterminer l'emplacement désiré au mur et construire un cadrage de support
adéquat. Le mur doit être percé de façon à pouvoir installer le robinet correc-
tement. Merci de vous référer au diagramme pour les informations nécessaires
au perçage.
Determine the desired location on the wall and build a framework for ade-
quate support. The wall must be drilled so as to install the tap properly. Please
refer to diagram for drilling infos.
78 mm c.c.
3" c.c.
100 mm
3" 15/16
Doc. # DR045-3 / 31-03-2016
PIèCES / PARTS
Vérifiez que toutes les pièces de votre robinet
sont dans l'emballage.
Make sure you have all the parts in hand.
lISTE dES PIèCES / PARTS lIST
01 Valve 1/2" / 1/2" Mixer
02 Valve anti-retour / Check-valve
03 Bague / Ring
04 Plaque / Plate
05 Poignée Thermo / Thermo. Handle
06 Cartouche P.B. / P.B. Cartridge
07 Bouchon 1/2" / 1/2" Cap
01
02
06
07
04
Ø 55 mm
Ø 2" 11/64
Ø 25 mm
Ø 1"
ÉTAPES / STEPS
Sortie d'eau 01
Entrée d'eau chaude
Water outlet
Hot water Inlet
01
Entrée
Sortie d'eau 02
d'eau froide
Water outlet 02
Cold water
inlet
Bouchon
Plug
01
Si vous n'avez pas besoin des deux sorties d'eau,
veuillez visser le bouchon avec le joint d'étan-
chéité sur la sortie non utilisée.
If you do not need both outlets, please screw the
cap with the seal on the output not used.
04
Placez la plaque de finition en position.
Place the cover plate in position.
40" Min.
12" Max.
02
Si vous faite l'installation d'un bec de bain
avec déviateur et tête de douche, veuillez
respecter les indications ci-dessus.
If you install of a tub spout with a diverter and
a shower head, please follow the directions
illustrate above.
05
Insérez la poignée.
Insert the handle.
KRonos - RKR77
03
Vissez la bride de poignée.
Screw the handle flange.
06
Fixez la poignée en position en serrant la vis
allen à l'aide de la clé.
Secure handle in position by tightening the
screw with allen key.
www.rubi.ca - 1.800.463.2197
