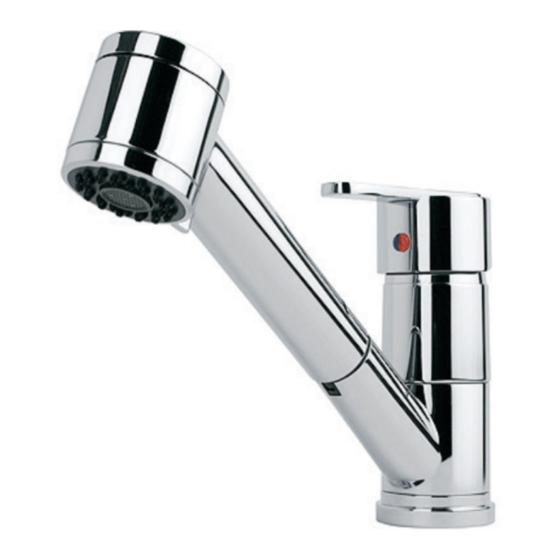

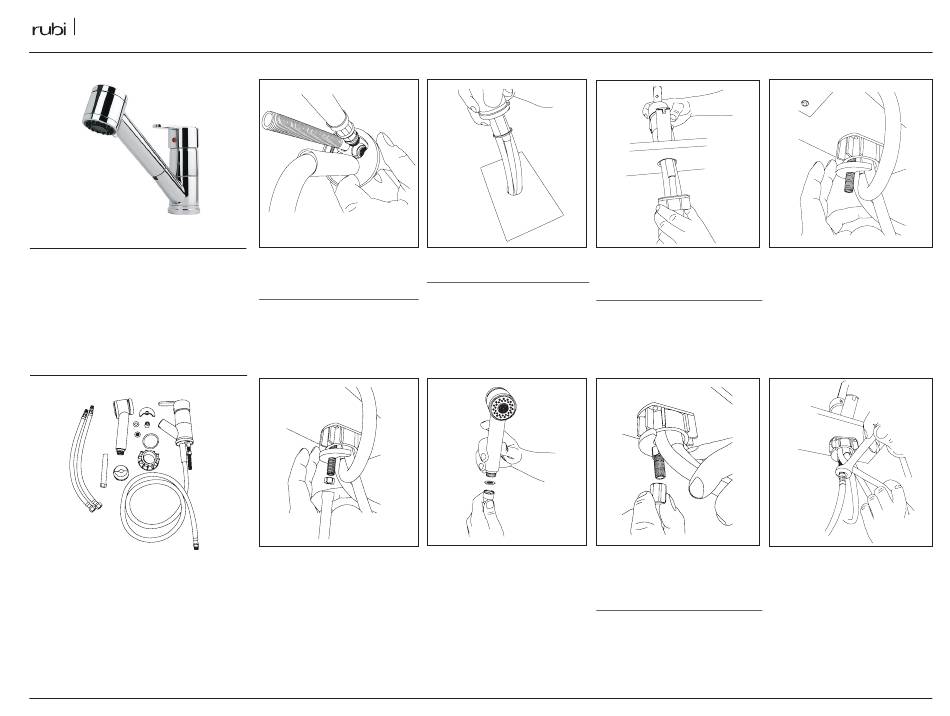

Rubi ESPRESSO RBA91ESCC Guide Rapide

INSTALLATION
PRÉPARATION / PREPARATION
Diamètre de perçage / Drilling diameter:
1 3/8" (35 mm)
PIÈCES / PARTS
06
01
03
07
10 10
05
08
02
09
04
Vérifiez que toutes les pièces de votre tête pluie sont dans
l'emballage.
Make sure you have all the parts in hand.
LISTE DES PIÈCES / PARTS LIST
01 Flexible de raccordement / Flexible hoses
02 Outil / Tool
03 Douchette / Handshower
04 Poids / Weight
05 Joint d'étanchéité / Sealing gasket
06 Plaque de fixation / Mounting plate
07 Écrou du flexible de douchette / Nut for handshower flexible hose
08 Anneau de caoutchouc / Rubber o'ring
09 Écrou de fixation / Fixation locknut
10 Corps du robinet / Faucet body
Doc. # DR008-8 / 30-08-2019
ÉTAPES / STEPS
01
02
Raccordez les deux flexibles d'arrivée
Déposez le robinet dans son emplacement.
d'eau (froide et chaude) à la base du
Put the faucet in place.
robinet.
Connect both water inlet flexible hoses (cold
and hot) to the faucet body.
05 06
ESPRESSO - RBA91ESCC / RBA91ESXCC
03 04
Retirez la pellicule de l'adhésif de l'écrou
de fixation. Glissez l'écrou de fixation en
place.
Peel offfixation locknut adhesive film. Slide
fixation locknut in place.
07 08
Vissez l'écrou du flexible de la douchette
sur la tige de fixation. Assurez-vous qu'il
y ait un joint d'étanchéité à l'intérieur de
l'écrou du flexible de la douchette.
Screw the handshower flexible hose nut on the
fixation rod. Make sure there is a o'ring seal
inside the handshower flexible hose nut.
