Régulateur N1040
RÉGULATEUR UNIVERSEL – MODE D'EMPLOI – V2.1x I
AVERTISSEMENTS DE SÉCURITE
Les symboles ci-dessous sont utilisés sur l'appareil et tout au long de
ce manuel pour attirer l'attention de l'utilisateur sur des informations
importantes concernant la sécurité en général et l'utilisation.
ATTENTION
Lisez soigneusement ce
manuel avant d'installer et
mettre en service cet appareil
Toutes les recommandations de sécurité apparaissant dans ce manuel
doivent être respectés pour garantir la sécurité du personnel et éviter
d'endommager cet instrument ou le système. Si l'appareil est utilisé
différemment, ses protections de sécurité peuvent ne pas être
efficaces.
INSTALLATION / RACCORDEMENTS
Fixation du régulateur sur un panneau :
• Faites une découpe sur le panneau conformément aux
Spécifications ;
• Retirez l'attache de fixation du régulateur ;
• Insérez le régulateur dans la découpe par l'avant du panneau ;
• Remettez l'attache sur le régulateur par l'arrière en l'appuyant
jusqu'à ce que ce qu'il soit ferment fixé.
RACCORDEMENTS ÉLECTRIQUES
La disposition des recours dans le panneau arrière de régulateur est
présentée dans la Fig. 01 :

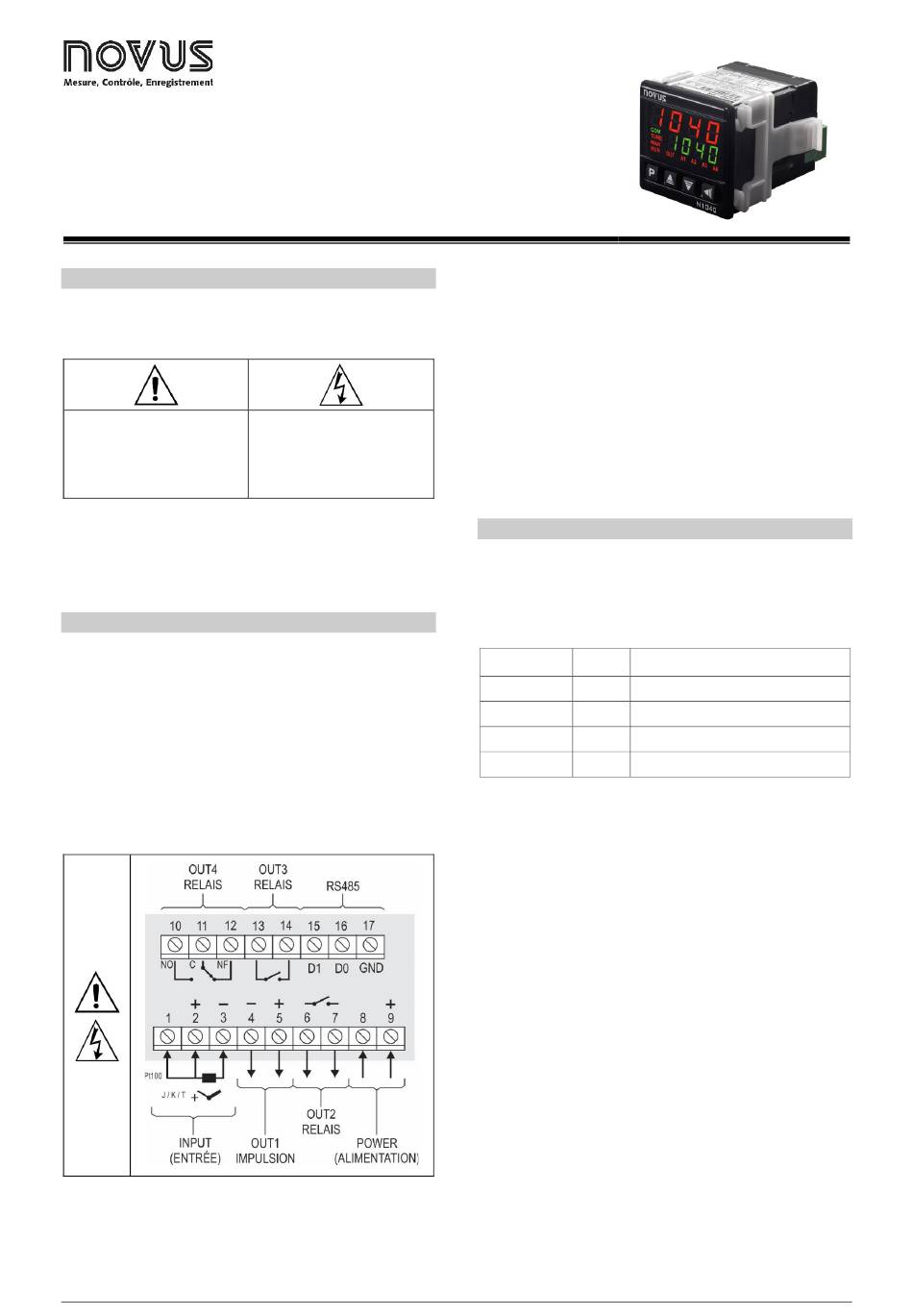

Fig. 01 - Raccordements des entrées, sorties et alimentation
NOVUS AUTOMATION
ATTENTION OU DANGER
Risque de choc électrique
RECOMANDATIONS POUR L'INSTALLATION
• Les conducteurs du signal d'entrée doivent traverser l'installation
du système séparément des conducteurs de sortie et
d'alimentation, si possible sur des conduits mis à la terre.
• L'alimentation des instruments doit provenir d'un réseau
d'instrumentation approprié.
• Il est recommandé d'utiliser des FILTRES RC (antiparasite) sur
les bobines de contacteurs, les solénoïdes etc.
Pour les applications de régulation, il est essentiel de considérer
•
ce qui peut arriver en cas de défaillance d'une partie quelconque
du système. Les dispositifs internes du régulateur peuvent ne
pas suffire à garantir une protection totale.
RESSOURCES
ENTRÉE DE SIGNAL (INPUT)
Le type d'entrées du régulateur est défini lors de sa configuration. Le
Tableau 01 présente les options d'entrée disponibles pour
l'utilisateur, dont l'une doit être sélectionnée pendant la configuration
du régulateur.
TYPE
CODE
Plage : -110 à 950 ºC (-166 à 1742 ºF)
Thermocouple J
Tc j
Plage : -150 à 1 370 ºC (-238 à 2 498 ºF)
Thermocouple K
Tc k
Thermocouple T Plage : -160 à 400 ºC (-256 à 752 ºF)
Tc t
Pt100 Plage : -200 à 850 ºC (-328 à 1 562 ºF)
Pt
Tableau 01 – Types d'entrées
SORTIES
Le régulateur possède deux, trois ou quatre canaux de sortie, selon
le modèle demandé. Ces derniers doivent être configurés par
l'utilisateur pour fonctionner comme sortie de régulation, sortie
d'alarme 1, 2 ou 1 et 2 et encore exécuter la fonction LBD (décrite
plus bas dans ce manuel).
SORTIE OUT1 - Sortie de tension électrique type impulsion, 5 Vdc /
50 mA max. Disponible sur les bornes 4 et 5 du
régulateur.
SORTIE OUT2 - Relais SPST-NA. Disponible sur les bornes 6 et 7
du régulateur.
SORTIE OUT3 - Relais SPST-NA. Disponible sur les bornes 13 et
14 du régulateur.
SORTIE OUT4 - Relais SPST-NA. Disponible sur les bornes 10, 11
et 12 du régulateur.
SORTIE DE RÉGULATION
La sortie de régulation du processus peut opérer en mode tout ou
rien ou PID. Pour qu'elle fonctionne en mode tout ou rien, la
constante pb doit être réglé sur 0. Les valeurs des paramètres PID
peuvent être définis par un réglage automatique (AtvN).
PLAGE DE MESURE
