AVERTISSEMENT
Risque de brûlure
■
Les surfaces de l'appareil de chauffage restent
chaudes durant un certain temps après l'arrêt de
l'appareil.
■
On laissera l'appareil de chauffage refroidir avant de
procéder à son entretien, à son nettoyage ou à sa
réparation.
■
A défaut de suivre cette directive, des brûlures
pourraient s'ensuivre.
AVERTISSEMENT
Risque d'explosion et d'incendie
■
Ne pas démonter ni tenter de réparer quelque
composant que ce soit de l'appareil de chauffage ou
du circuit de gaz.
■
On laissera l'appareil de chauffage refroidir avant de
procéder à son entretien, à son nettoyage ou à sa
réparation.
■
À défaut de suivre cette directive, des brûlures
pourraient s'ensuivre.
1. Fermer la valve d'alimentation en gaz de l'appareil de
chauffage avant de procéder à l'entretien ou à la
réparation sauf s'il est nécessaire qu'elle soit ouverte
pour effectuer la procédure.

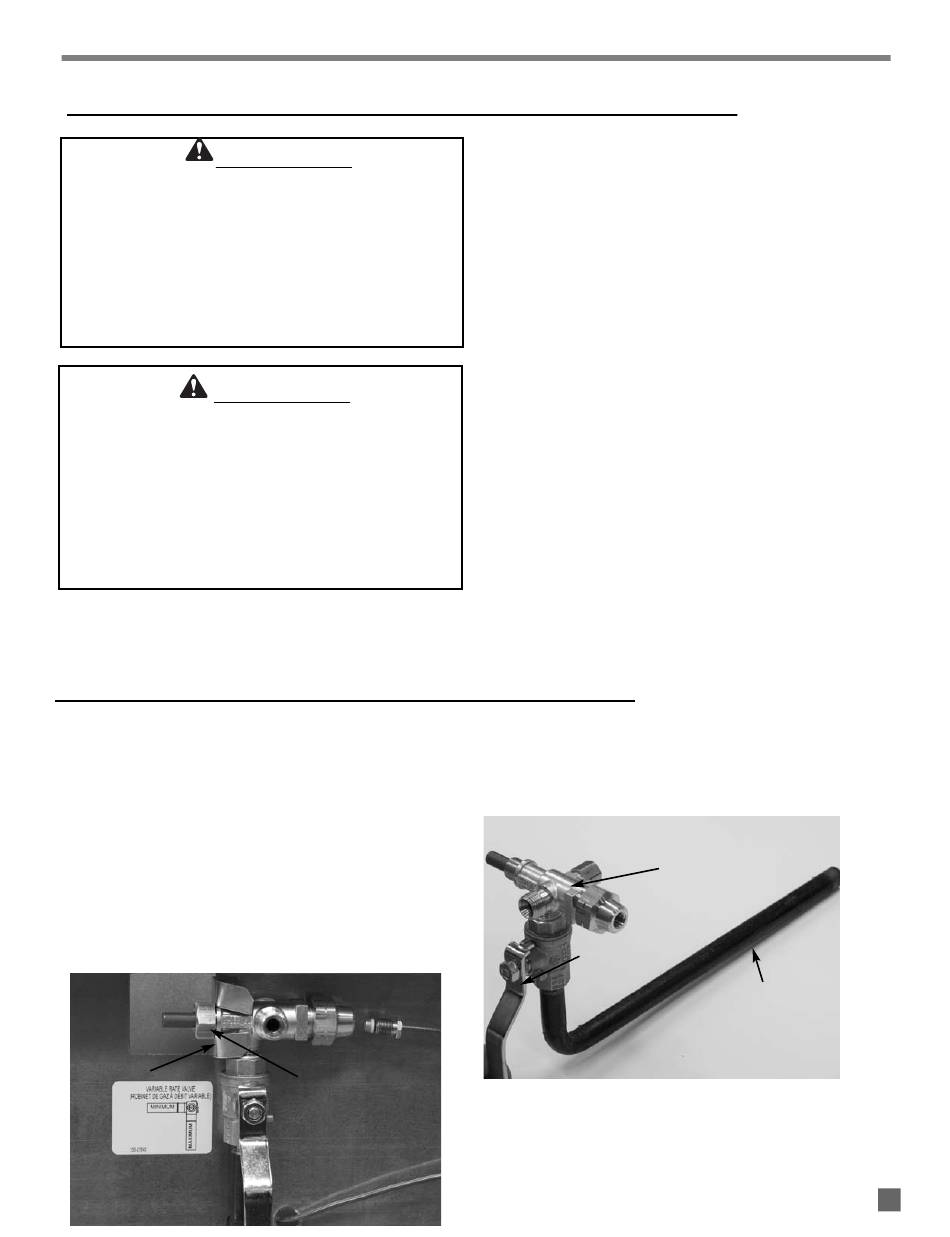

CONTROLE DE LA CHALEUR, ET MANIFOLD DE L'ORIFICE DU BRÛLEUR
1. Redresser les étiquettes montant de crochet et
enlever le thermocouple de la soupape de contrôle de
sécurité.
2. Retirer le contre-écrou qui retient la valve de contrôle
sur son support de montage sur la base de l'appareil
de chauffage. Voir Fig.6.
3. Retirer la valve de contrôle et le manifold de
l'appareil.
FIG. 6
CROCHET
ECROU
Directives pour le service
2. Débrancher le thermocouple de la soupape de contrôle
de sécurité en entretenant ou la soupape de contrôle
de saftey pilote ou l'orifice de brûleur divers.
3. Retirer le châssis de l'appareil de chauffage afin
d'avoir accès aux composants associés au brûleur.
4. Déconnecter la ligne d'alimentation en gaz si cela est
nécessaire selon la procédure à effectuer
5 Pour réassembler le système, effectuer les étapes de
la procédure dans l'ordre inverse. S'assurer que les
raccords de gaz sont bien serrés.
6. Une fois la procédure d'entretien ou de réparation
terminée, faire démarrer l'appareil de chauffage pour
s'assurer qu'il fonctionne bien. Vérifier s'il y a présence
de fuites de gaz.
7. Nettoyer le manifold de l'orifice de l'appareil de
chauffage avec de l'air comprimé ou un chiffon doux et
sec. Ne pas utiliser de lime, de perceuse ou autre pour
nettoyer l'orifice. Ces outils peuvent agrandir le trou, ce
qui causerait des problèmes de combustion ou
permettrait à la flamme du brûleur de s'étendre au-
delà du châssis protecteur de l'appareil. Remplacer le
manifold s'il n'est pas possible de nettoyer les trous
correctement.
4. Remplacer ou nettoyer des composants comme
nécessaire.
FIG. 7
VALVE DE
CONTROLE
CONTROLE DE
LA CHALEUR
GÉNÉRALITÉS
VALVE DE CONTRÔLE,
MANIFOLD DE
L'ORIFICE DU
BRULEUR
12
