THERMOCOUPLE
Il se peut que l'on doive remplacer le thermocouple si le
brûleur s'éteint après une période prolongée de chauffage
du thermocouple.
1. Tirer le thermocouple afin de le dégager de son
support de montage.
2. Desserrer l'écrou du branchement connecteur du
thermocouple qui est vissé sur la valve de contrôle.
Faire passer le thermocouple par l'ouver ture
pratiquée à l'arrière de l'appareil pour le retirer..
■
Le thermocouple comporte une attache afin de le fixer
à l'intérieur de son support de montage. S'assurer que
le thermocouple est inséré complètement au fond de
son support. À défaut de ce faire, le brûleur pourrait
s'éteindre.
■
Lors de la connexion du thermocouple à la valve de
contrôle, visser celui-ci d'abord à la main, puis, une fois
bien en place, avec une clé à molette.
ALLUMEUR et ÉLECTRODE
Il est nécessaire de procéder à la réparation de l'allumeur et
de l'électrode lorsque aucune étincelle n'est visible au
niveau de l'électrode après avoir enfoncé le bouton-poussoir
de l'allumeur. Cela peut survenir après une longue période
d'utilisation intensive ou s'il y a accumulation de saletés ou
de poussières.
Si aucune étincelle n'est générée au niveau de l'électrode,
on procédera à la vérification des éléments suivants
A. Igniter
1. Retirer le fil relié au bouton-poussoir de l'allumeur.
2. Placer la pointe d'un tournevis à une distance
d'environ 3 mm (1/8 po) de l'allumeur. Voir Fig.9
3. En tenant le tournevis par sa poignée, appuyer à
plusieurs reprises sur le bouton-poussoir de l'allumeur.
Si aucune étincelle ne jaillit, remplacer l'allumeur. Si
une étincelle est visible, procéder à la réparation de
l'électrode.

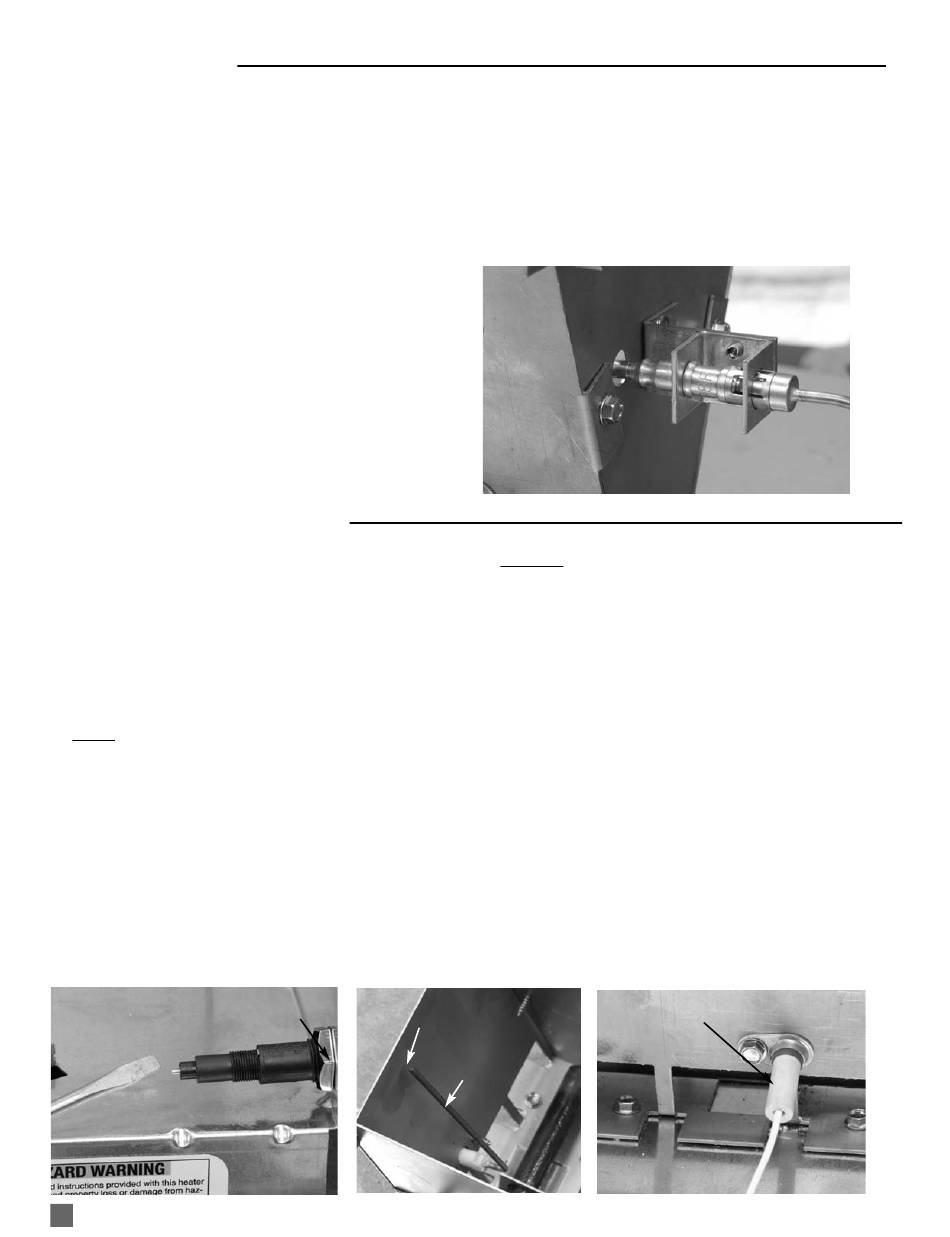

Fig. 9
ENLEVER L'ECROU POUR REMPLACER L'IGNITER.
13
Afin de déterminer si le thermocouple est
défectueux: :
FIG. 8
B. Électrode
1. S'assurer que le fil reliant l'électrode à l'allumeur est
bien branché.
2. Vérifier l'état du fil pour y déceler toute coupure,
entaille ou défaillance. Celles-ci empêchent la
formation d'une étincelle à l'extrémité de l'électrode.
Remplacer l'électrode si cela est nécessaire.
L'électrode et le fil sont vendus ensemble.
3.
L'extrémité de l'électrode doit être positionnée de la
manière illustrée sur la figure 10 Nettoyer l'électrode
avec le tissu d'émeri ou la laine en acier.
4. S'assurer que la gaine isolante de l'électrode n'est pas
fissurée et que la tige de l'électrode n'est pas mobile à
l'intérieur de son enveloppe protectrice. Voir Fig.11. Si
tel est le cas, remplacer l'électrode.
Fig. 10
POINTE : L'ECART 4.0 mm.
NETTOYER : UTILISER
EMERI TISSU
- Connecter un ohmmètre entre les extrémités du
thermocouple.
-Un thermocouple qui fonctionne bien présentera
une certaine résistance entre ses extrémités.
Un thermocouple défectueux correspond à un
circuit ouvert
Fig. 11
ISOLANT
