Série 130
raccordements filetés
Particularités de construction

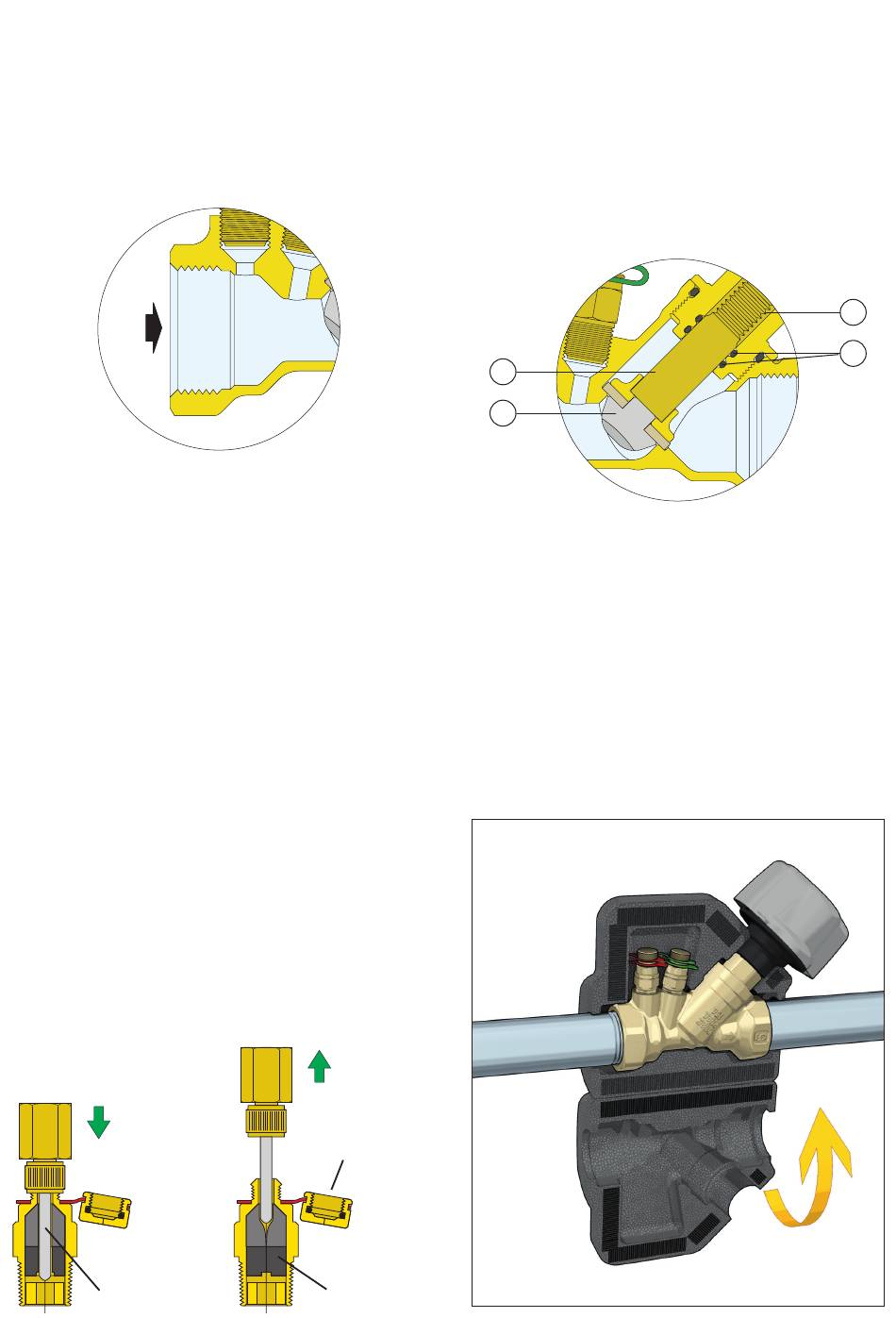

Dispositif Venturi pour la mesure du débit
Les vannes série 130 de 1/2" à 2" sont dotées d'un dispositif
servant à mesurer le débit selon le principe Venturi. Ce dispositif
est logé dans le corps de vanne, en amont de l'obturateur de la
vanne en question, comme le montre la figure ci-dessous.
Ce dispositif assure les avantages suivants :
1. Il fournit une mesure stable durant le réglage du débit. D'ordinaire,
les prises de pression des vannes d'équilibrage se trouvent en
amont et en aval de l'obturateur. Dès lors, lorsque la vanne se
ferme à moins de 50 % de son ouverture totale, les turbulences
qui se créent en aval de l'obturateur provoquent une instabilité
du signal de pression, induisant des erreurs de mesure
importantes.
2. Ce dispositif autorise l'installation de la vanne sans garder
nécessairement une section droite de tuyauterie trop importante
en aval.
3. Le choix d'un système Venturi permet d'accélérer le processus
de mesure et d'équilibrage manuel du circuit. En effet, le débit
est ici uniquement fonction de la Δp mesurée en amont et en aval
de l'orifice fixe du Venturi, situé en amont de l'obturateur, et non
pas à travers toute la vanne. Côté pratique, la seule donnée
nécessaire pour mesurer le débit dans les vannes est donc la Δp
et non la Δp + la position de réglage de la poignée.
4. Ce dispositif rend l'écoulement du débit à travers la vanne plus
silencieux. Avantage majeur surtout lorsque la vanne
d'équilibrage est utilisée sur des terminaux, comme les ventilo-
convecteurs, installés directement dans des environnements
habités.
Prises de pression à raccordement rapide
Les vannes sont équipées de prises de pression du type raccord
rapide. Avec ce type de prises, à l'aide des aiguilles Caleffi série
100, l'opération de mesure est rapide et précise. Quand on retire
l'aiguille de mesure, la prise se referme automatiquement et évite
ainsi toute fuite d'eau.
Mesure
pression
Aiguille de
mesure
Matériaux anti-corrosion
Les vannes d'équilibrage série 130 sont fabriquées avec un laiton
antidézincification : un matériau particulièrement résistant à la
corrosion qui garantit le maintien des meilleures performances
dans le temps.
Obturateur en acier inox
L'obturateur (1) de la vanne est en acier inox. Ce matériau offre une
résistance élevée à la corrosion et à la détérioration par abrasion
dû au passage continu de l'eau.
4
1
Double O-Ring interne
L'étanchéité hydraulique avec double joints toriques (2) empêche
l'eau d'entrer en contact avec les filets de la vis (3). Ce mécanisme
permet à l'axe (4) de coulisser linéairement pour régler avec
précision la position de tarage de l'obturateur (1). En maintenant
hydrauliquement isolé le coulissement entre l'axe et le corps de
vanne, le réglage du débit et la maniabilité de la poignée restent
intactes dans le temps.
Coque d'isolation
La vanne d'équilibrage filetée peut être équipée d'une coque
d'isolation préformée à chaud, avec fermeture velcro. Elle garantit
un isolement thermique parfait et rend la vanne hermétique au
passage de la vapeur d'eau du milieu extérieur vers l'intérieur dans
les utilisations avec de l'eau réfrigérée.
Refermeture
automatique
Bouchon de
sécurité
Élément
d'étanchéité
3
2
