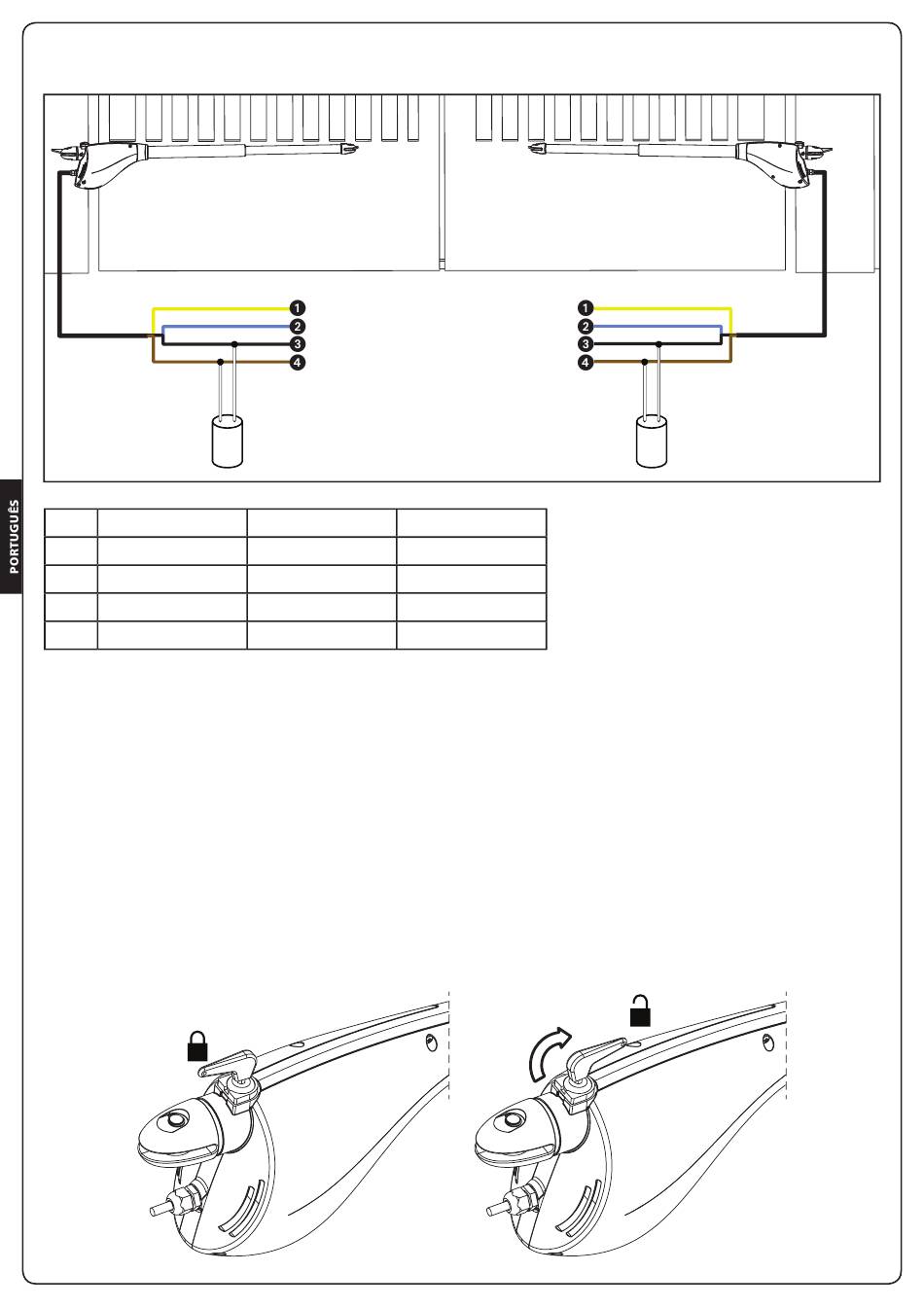

LIGAÇÕES ELÉCTRICAS
230V
1 AMARELO - VERDE
2 CINZA
3 PRETO
4 MARROM
DESBLOQUEIO DE EMERGÊNCIA
No caso de faltar energia eléctrica o portão pode ser
desbloqueado mecanicamente actuando no motor. Inserir a chave
fornecida e efectuar 1/2 giro. Para voltar à automação basta girar
novamente a chave na posição inicial e inserir a tampa de plástico.
All manuals and user guides at all-guides.com
120V FUNÇÃO
VERDE GND
BLANCO COMUM
PRETO FECHO
VERMELHO ABERTURA
m
terra como previsto pelas normas vigentes
(EN 60335-1, EN 60204-1).
Evitar a tensão do cabo durante as
operações de abertura e fecho.
- 30 -
ATENÇÃO: Ligar sempre o cabo de
