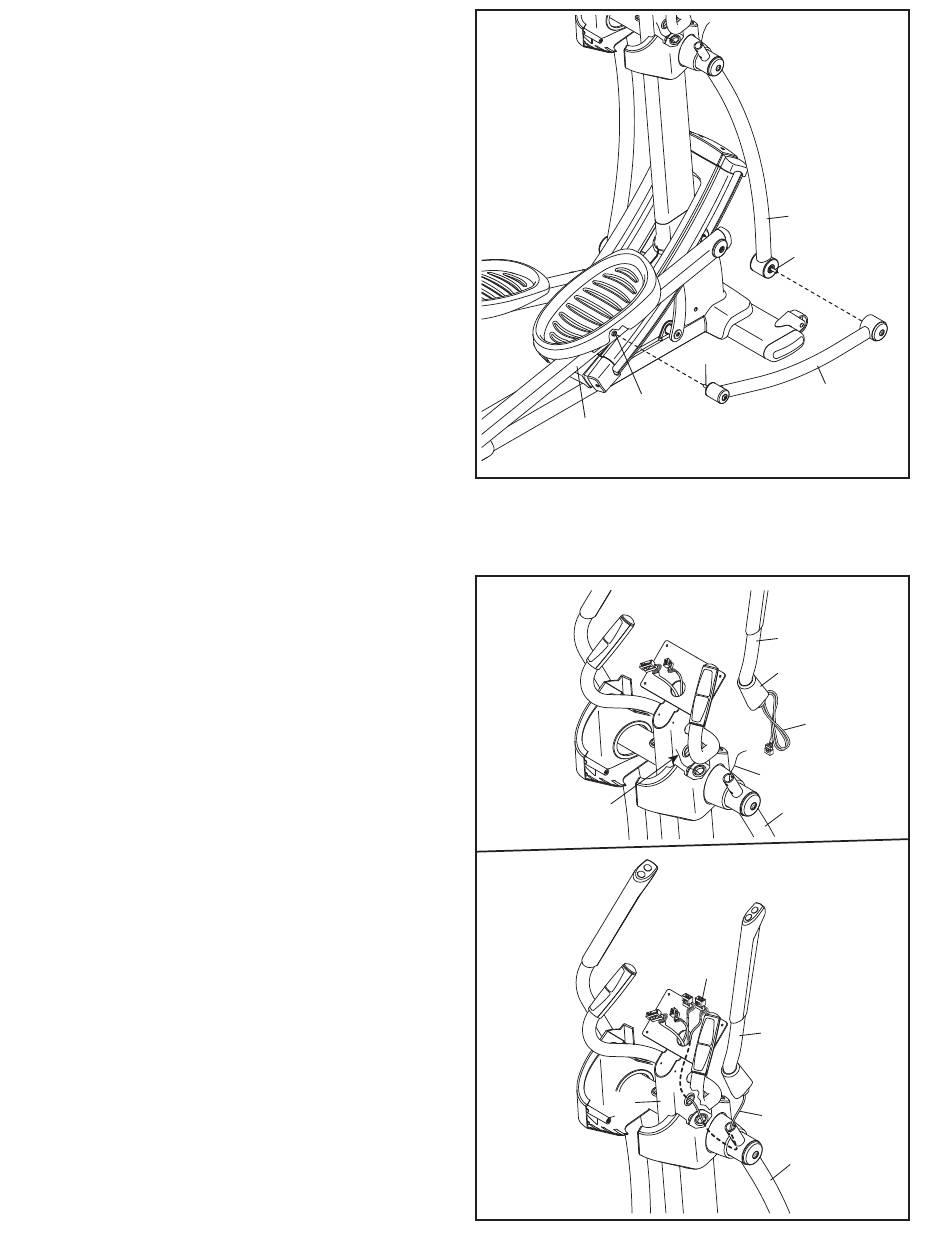

6. Repérez le Bras de Liaison Droit (10), qui porte
un autocollant affichant « Right » (L ou Left
indique gauche ; R ou Right indique droite), et
orientez-le tel qu'il est indiqué.
Introduisez le Bras de Liaison Droit (10) dans le
Bras de la Pédale Droite (8) et glissez-le sur la
Jambe PSC Droite (12).
Situez la Vis à Épaulement Métal/Nylon M12 x
97mm (71) dans le Bras de Liaison Droit (10).
Vissez la Vis à Épaulement Métal/Nylon dans le
montant indiqué du Bras de Liaison Droit (8) à
mi-chemin.
Ensuite, situez la Vis à Épaulement Métal/Nylon
M12 x 97mm (71) dans la Jambe PSC Droite
(12). Vissez la Vis à Épaulement Métal/Nylon
dans le montant du Bras de la Pédale Droit (10).
Vissez à fond la Vis à Épaulement Métal/Nylon
M12 x 97mm (71) dans le Bras de la Pédale
Droit (8).
Répétez cette étape pour fixer le Bras de la
Pédale Gauche (non illustré).
7. Reportez-vous au dessin du haut. Identifiez
le Bras PSC Droit (31), portant un autocollant
affichant « Right » (L ou Left indique gauche ; R
ou Right indique droite), et orientez-le comme il
est indiqué.
Demandez à une autre personne de tenir le Bras
PSC Droit (31) près de la Jambe PSC Droite
(12) pendant que vous effectuez ce qui suit :
Glissez un Couvre-Bras (30) vers le haut par-
dessus le Bras PSC Droit (31).
Localisez l'attache-fil dans la Jambe PSC Droite
(12). Reliez l'extrémité de l'attache-fil au Fil de
Prise droit (132). Tirez avec précaution l'autre
extrémité de l'attache-fil vers le haut et hors
de la Jambe PSC Droite. Ensuite, détachez et
jetez l'attache de fil. Conseil : il peut s'avérer
utile de pousser le Fil de Prise tout en tirant
l'attache-fil.
Reportez-vous au dessin du bas. Introduisez
le Fil de Prise droit (132) dans le côté droit
du Montant (6) et tirez-le vers le haut hors
l'extrémité supérieure du Montant.
Répétez cette étape de l'autre côté de
l'elliptique.
6
Montant
8
7
Tirer
6
9
12
71
71
10
31
30
132
Attache-Fil
12
132
31
132
12
