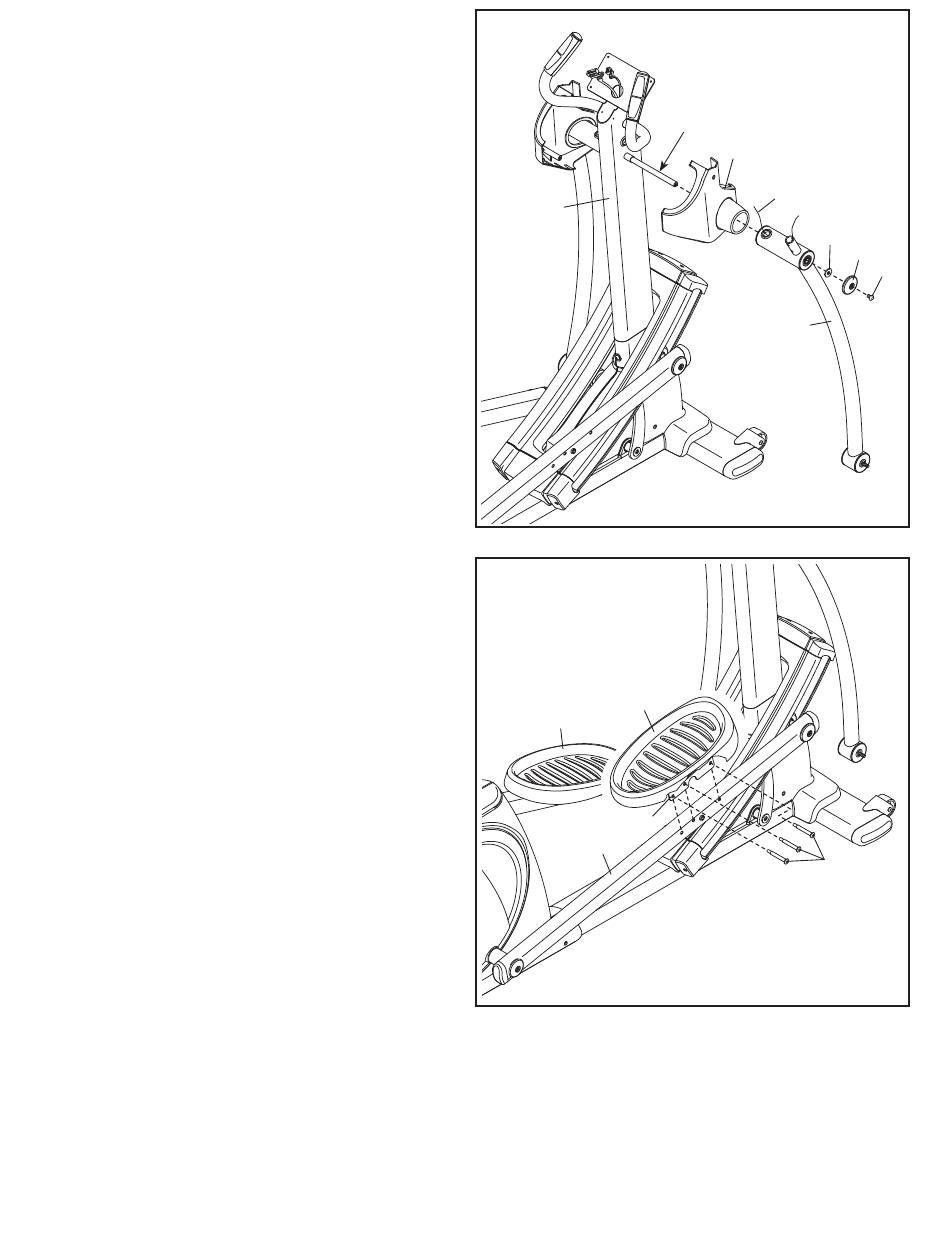

4. Appliquez une bonne couche de la graisse
incluse sur l'axe du côté droit du Montant (6).
Localisez le Covre-Pivot Droit (53) et la Jambe
PSC Droite (12), portant des autocollants
affichant « Right » (L ou Left indique gauche ; R
ou Right indique droite), et orientez-les comme
il est indiqué. Ne retirez pas l'attache-fil de la
Jambe PSC Droite.
Glissez le Covre-Pivot Droit (53) et la Jambe
PSC Droite (12) sur le côté droit du Montant (6).
Fixez la Jambe PSC Droite (12) droit à l'aide
d'une Vis en Métal/Nylon 5/16" x 1" (81),
Couvre-Axe PSC (94), et une Rondelle 5/16"
(104)
Répétez cette étape de l'autre côté de
l'elliptique.
5. Localisez la Plaque de la Pédale Droite (107),
qui est fixé à la Pédale Droite (62). La Pédale
Droite porte un autocollant indiquant « Right »
(L ou Left indique gauche ; R ou Right indique
droite).
Fixez la Plaque de la Pédale Droite (107) au
Bras de la Pédale Droite (8) à l'aide de trois Vis
en Métal/Nylon 3/8" x 2 1/2" (88).
Répétez cette étape pour fixer la Plaque de
la Pédale Gauche (non illustrée) et la Pédale
Gauche (56).
4
6
5
62
56
107
8
8
Graisser
53
Attache-Fil
104
12
88
94
81
