Uwaga!
Podczas
układania
przewodów
przestrzegać zasad normy PN EN 12056! Piony
kanalizacyjne należy podłączać za urządzeniem
SWA (ok. 1 m). Poza tym należy przewidzieć
odcinek uspokajający przed i po SWA (min.
1 m). Przy montażu zaworu zwrotnego należy
zwrócić uwagę na wystarczający odstęp od
ściany konieczny do wykonywania prac
konserwacyjnych.
Rury KG nie można podłączać bezpośrednio
do korpusu, tylko jedynie do króćca.
UWAGA!
Przy zabudowie zawsze należy zwrócić uwagę na
strzałki kierunku przepływu.

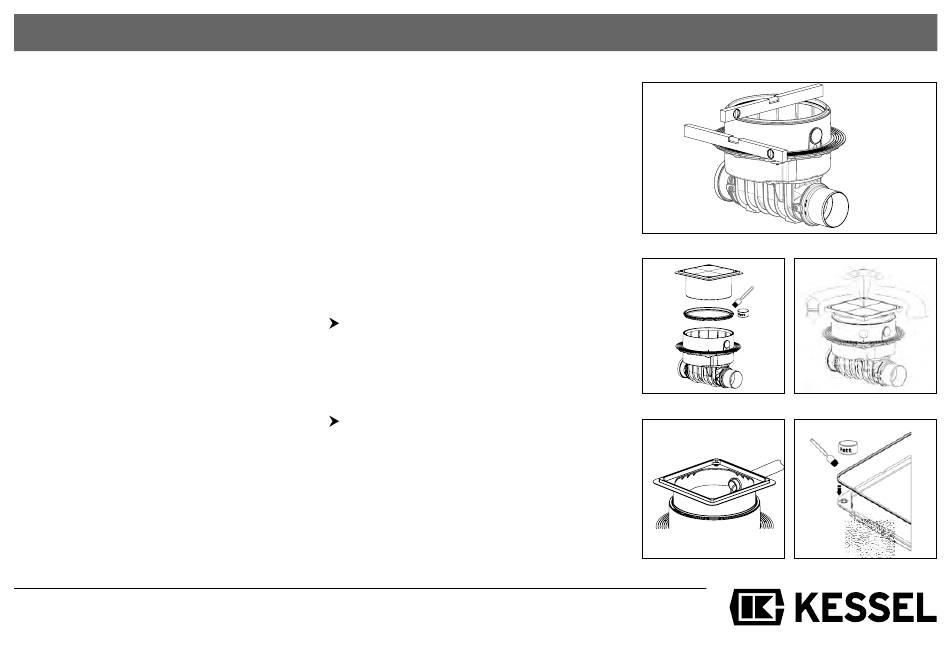

2.1 KESSEL-Staufix SWA do zabudowy w płycie
podłogowej (nr art. 73100.10 S/X, 73125.10 S/X,
73150.10 S/X, 73200.10 S/X). Odnosi się odpowiednio
do zabudowy urządzenia Controlfix. Korpus KESSEL-
Staufix SWA należy wypoziomować (patrz rys. 1).
Załączoną profilowaną uszczelkę wargową włożyć
w rowek elementu pośredniego i nasmarować.
Następnie zamontować nasadkę (patrz rys. 2).
2. Zabudowa
Dzięki zastosowaniu teleskopowej nasadki,
należy
urządzenie KESSEL Staufix SWA można płynnie
dostosować do wymaganej głębokości zabudowy.
Urządzenie można wyrównać do nachylenia
podłoża do 5°. Dzieki możliwości przekręcenia
nasadki możliwe jest wyrównanie pokrywy
przykładowo do wzoru płytek (patrz rys. 3). Po
wykonaniu
montażu
osadzenie uszczelki wargowej.
UWAGA!
W celu osiągnięcia minimalnej głębokości
zabudowy nasadkę należy odpowiednio
skrócić. Maksymalna odporność na wodę
gruntową wynosi 2 m.
Należy przewidzieć pustą rurę na kable do
późniejszego wykonania dozbrojenia.
Druga uszczelka wargowa musi zostać założona w
pokrywie. Należy przy tym uważać, aby uszczelka
wargowa i nosek centrujący były przy montażu
skierowane do góry. Nosek centrujący włożyć w
rowek (p. rys. 5). Podczas zabudowy należy
ponownie
sprawdzić
Rys. 1
Rys. 2
Rys. 4
85
Rys. 3
Rys. 5
