INSTALACIÓN
Cableado
Incorporación de cargadores en el futuro
Si planeas incorporar cargadores al sistema en el futuro, existen dos maneras en las que puedes
preparar el sistema ahora para que esté listo para Power Sharing.
Opción 1: Coloca un desconector bus para permitir que se inserten futuros cargadores en la
cadena, tal como se indica en el esquema de cableado de la opción 1 debajo. Si deseas incorporar
más cargadores a la cadena después de este, deberás cambiar el interruptor CAN de T a NT.
Opción 2: Corta el bus existente para incorporar nuevos cargadores, tal como se indica en el
esquema de cableado de la opción 2 debajo.
1. Abre el cargador de acuerdo con la Guía de Instalación del cargador Pulsar Plus, Copper SB o
Commander 2.
2. Establece la resistencia de terminación en NT, coloca el cableado de comunicación como se
indica anteriormente y luego cierra el cargador.
Importante: Los cargadores nuevos se pueden colocar en cualquier lugar físico respecto de los
cargadores existentes siempre que sigas las normas a continuación:
• Mantén la lógica del encadenado.
• Respeta la polaridad del cableado como se describe anteriormente en «Instalación».
Sin importar el lugar donde se coloque el futuro cargador añadido, la regla más importante es
seguir la lógica del encadenado. El encadenado termina en ambos dispositivos de los extremos y
los nodos intermedios no son de terminación.

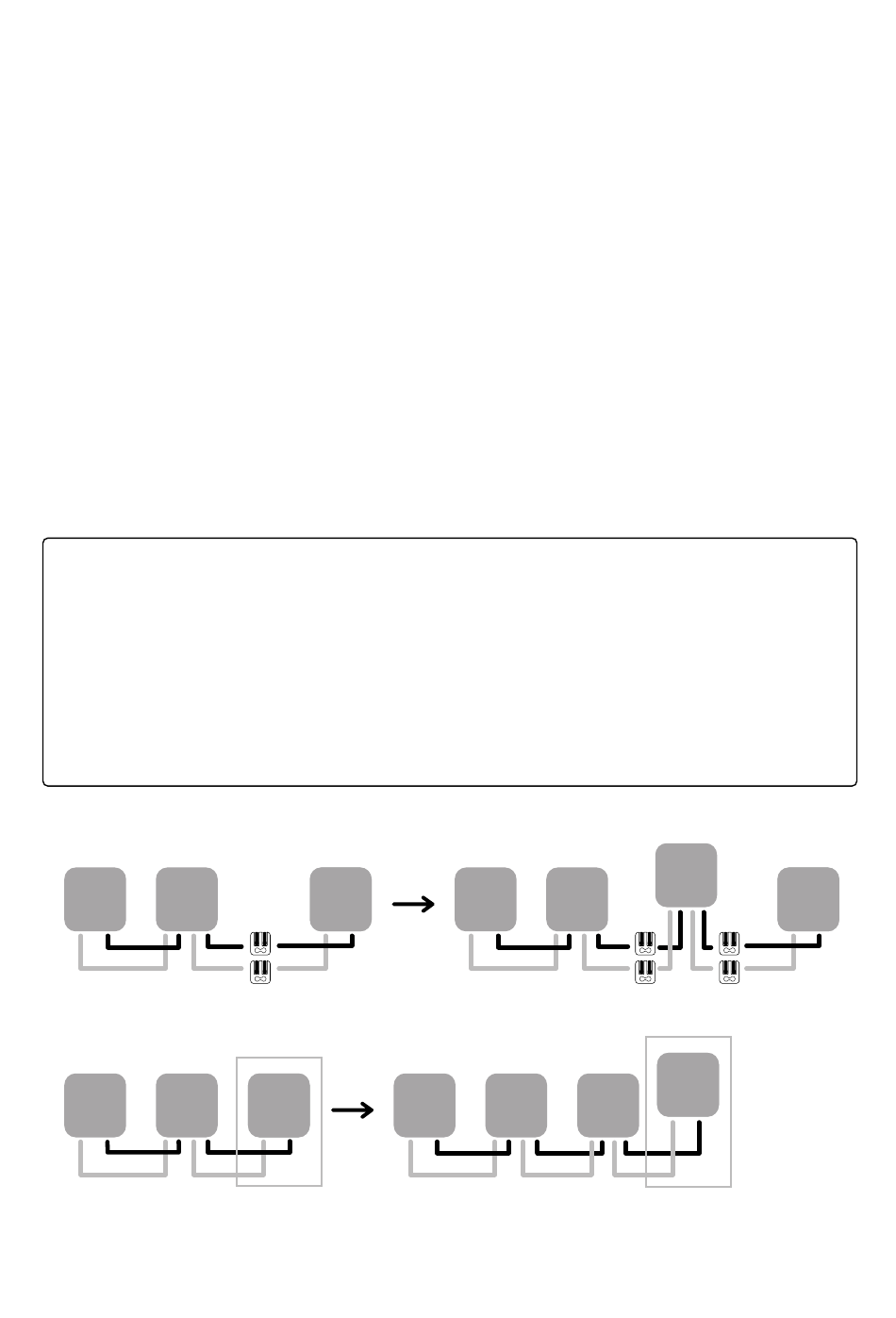

Opción 1:
T NT
Opción 2:
T
NT
Abra estos cargadores existentes
T
T T
T NT
NT
NT
Cargador nuevo que funciona como (T)
NT NT
NUEVO
T
NUEVO
T
