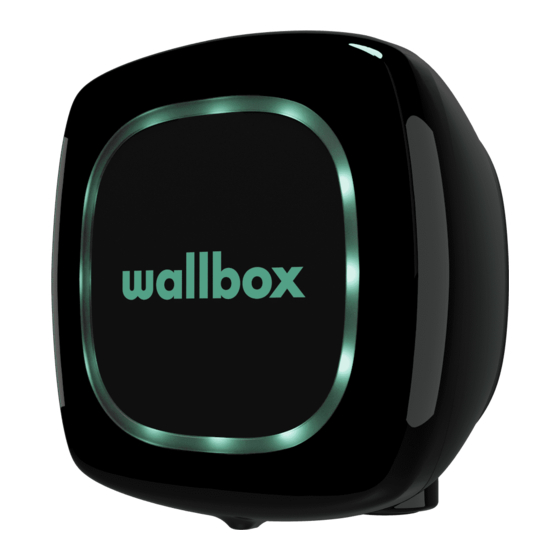

- Page 1 Power Sharing Smart Guide d'installation.
-
Page 2: Table Des Matières
Table des matières 1 Introduction 2 Installation 2.1. Positionnement dans le système 2.2 Installation du câblage 3 Configuration 3.1 Configuration maître/esclave et mise sous tension 3.2 Configuration du réseau 4 État de fonctionnement 4.1 Réseau non configuré 4.2 Chargeur maître appairé 4.3 Chargeur maître non appairé... -
Page 3: Introduction
Power Sharing Smart 1 Introduction... - Page 4 • Chaque installation a ses propres caractéristiques. Wallbox permet une installation plus flexible. • Souvent, l'installation n'est pas connectée à Internet. Wallbox ne nécessite pas de connexion à Internet. • Lors de la connexion de nombreux appareils, un dépannage facile est essentiel.
- Page 5 SOUPLESSE • Connectez entre 1 et 24 chargeurs avec le chargeur maître. • Tout type d'installation. • La configuration du système (alimentation/chargeurs) peut facilement être modifiée. • Distance de communication jusqu' à 250 m. Possibilité d'installer plus de chargeurs pouvant charger simultanément avec le principe « premier arrivé, premier servi ».
-
Page 6: Installation
Power Sharing Smart 2 Installation... -
Page 7: Positionnement Dans Le Système
2 Installation 2.1 Positionnement dans le système (T/NT-Chargers) Lors de l'installation de la Wallbox sur le réseau Power Sharing Smart (partage intelligent de l'alimentation), il est important de tenir compte de l'emplacement. Le système Power Sharing comprend deux chargeurs de terminaison (T) et le reste des chargeurs de non terminaison (NT) comme sur l'image. -
Page 8: Installation Du Câblage
2.2 Installation du câblage • Les chargeurs communiquent par l'intermédiaire d'un système de câblage qui relie les chargeurs adjacents. • Le câblage se compose d'une ligne CAN basse (CAN-L) et d'une ligne CAN haute (CAN-H). • Nous vous recommandons d'utiliser le type de câble suivant : Ethernet Classe 5E sans blindage, 1 paire. - Page 9 CÂBLAGE COMMANDER ET PULSAR Les chargeurs Commander et Pulsar n'ont qu'une seule fente, donc la conjonction se fait avec des bornes externes. CAN-L CAN-H CAN-H CAN-L Connexion Connexion Commander Pulsar La polarité du câblage doit toujours être respectée : CAN-H doit être connecté à la borne CAN-H. CAN-L doit être connecté...
-
Page 10: Configuration
Power Sharing Smart 3 Configuration... -
Page 11: Configuration Maître/Esclave
3 Configuration 3.1 Configuration maître/esclave et mise sous tension Chaque système de partage d'énergie se compose d'un chargeur maître et de 1 à 24 chargeurs esclaves. Les chargeurs peuvent être configurés de la manière suivante : Maître Esclave Chargeur Toutes les combinaisons sont possibles. Copper Le chargeur maître peut être positionné... - Page 12 Le système Power Sharing Smart (partage intelligent de l'alimentation) dispose de trois paramètres à définir. Si le chargeur maître est un Copper ou un Pulsar Plus, un compte myWallbox est nécessaire pour se connecter au chargeur via l'application Wallbox. Pour plus d'informations, voir le guide utilisateur correspondant.
-
Page 13: État De Fonctionnement
Power Sharing Smart 4 État de fonctionnement... -
Page 14: Réseau Non Configuré
4 État de fonctionnement 4.1 Réseau non configuré Il s'agit de l'état initial après la mise sous tension de la configuration. Pour plus d'informations, voir section 3.2. Commander Tous les chargeurs Commander 2 4.2 Chargeur maître appairé Le réseau a été correctement configuré. Tous les chargeurs sont connectés au chargeur maître. Commander Tous les chargeurs maître... -
Page 15: Chargeur Maître Non Appairé
4.3 Chargeur maître non appairé Le nombre de chargeurs dans la configuration ne coïncide pas avec ceux qui sont connectés au chargeur Maître. Passez en revue les sections 2 et 3 pour vous assurer que toutes les étapes sont bien comprises. Commander Tous les chargeurs maître Commander 2... -
Page 16: Chargeur Esclave Non Appairé
4.5 Chargeur esclave non appairé Le chargeur esclave n'est pas correctement connecté au chargeur maître sur le réseau Power Sharing Smart. Cet état est atteint après 30 secondes sans communication réussie. Dans cet état, le Pulsar et le Pulsar Plus auront un halo clignotant rapidement dans les états Prêt, Connecté... -
Page 17: En Attente
En attente Puissance disponible insuffisante pour ce chargeur. • Si la puissance a déjà été réduite au minimum, les voitures nouvellement branchées entreront dans cet état. • Une fois que le système dispose de suffisamment d'énergie (par exemple, une voiture a été complètement chargée), il commencera à... -
Page 18: Dépannage
Power Sharing Smart 5 Dépannage... - Page 19 Par conséquent, lors de la mise à jour à partir d'une version plus ancienne de Power Sharing Smart, vous devez mettre à jour le Logiciel de toutes les stations. Nos Guides utilisateur expliquent le processus de mise à...
- Page 20 Comportements erratiques • Mauvais contact entre les câbles de communication. Vérifiez que tous les câbles de communication sont correctement branchés sur les chargeurs. • Mauvaise configuration du chargeur maître. • Mauvaise valeur de la résistance entre les lignes de communication. Éteignez tous les chargeurs et mesurez la résistance en Ohm entre CAN-H et CAN-L, qui doit être d'environ ...
