Manuels Connexes pour HOMCOM A91-175
Sommaire des Matières pour HOMCOM A91-175

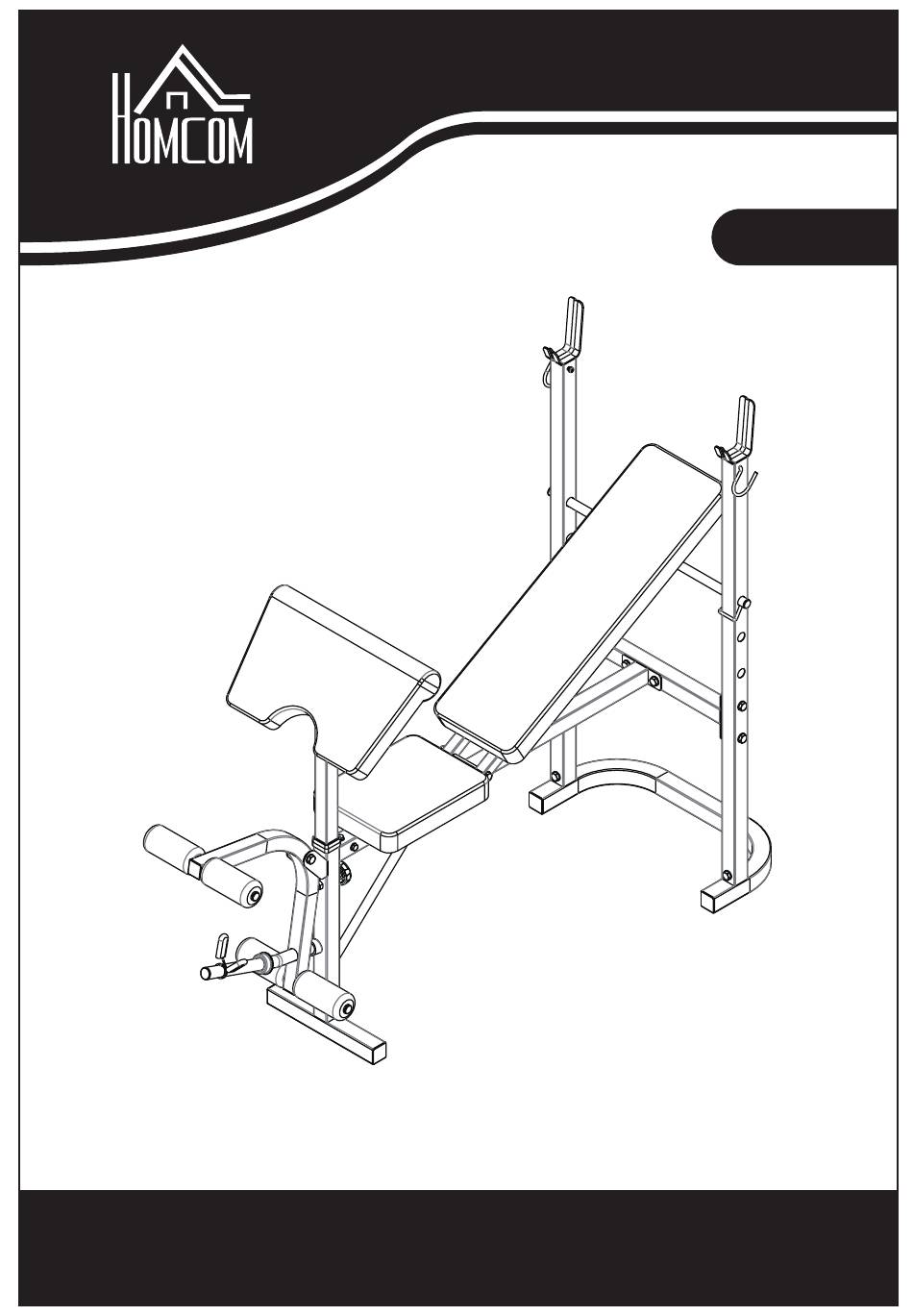

- Page 1 INamc005_FR_EN A91-175 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY & INSTRUCTION MANUAL...
-
Page 2: Message Important Avertissement - À Lire Absolument
MESSAGE IMPORTANT AVERTISSEMENT - À LIRE ABSOLUMENT ASSEMBLAGE PAR UN ADULTE REQUIS Risque d'étouffement par les petites pièces. INTERDIT aux enfants de moins de 3 ans. AVERTISSEMENT: Bien que tous les efforts soient consentis pour assurer le plus haut degré de protection dans tous les équipements, nous ne pouvons pas garantir l'absence de blessures. -
Page 3: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ IMPORTANT - Veuillez lire entièrement ce document avant l'assemblage ou l'utilisation. Cet équipement d'exercice est construit pour une sécurité optimale. Toutefois, certaines précautions s'appliquent chaque fois que vous utilisez un appareil d'exercice. Veillez à lire l'intégralité du manuel avant d'assembler, de faire fonctionner ou d'utiliser cet équipement, et notez les précautions de sécurité... - Page 4 ● Avant toute utilisation, assurez-vous que l'article est correctement installé et que tous les dispositifs de sécurité sont fonctionnels ! Les dommages ou les altérations du produit résultant d'une modification, annuleront votre garantie. Pour les problèmes résultant de la modification ou d'autres restrictions, le vendeur n'est pas responsable.
-
Page 5: Nettoyage Et Entretien
NETTOYAGE ET ENTRETIEN 1. Examinez régulièrement l'équipement pour détecter tout dommage ou usure qui aurait pu se produire. Le niveau de sécurité de l'équipement ne peut être maintenu que s'il est examiné régulièrement pour détecter les dommages et l'usure des cordes, des poulies et des points de connexion. -
Page 6: Liste Des Pièces
LISTE DES PIÈCES Description Qté Stabilisateur arrière Tube de support de plaque de poids Tube de raccordement Cadre de base Montant avant Tube de support Tube de flexion des jambes Tube de support du coussin de dossier Tube en mousse Boulon à... -
Page 7: Vue Éclatée
VUE ÉCLATÉE... -
Page 8: Étapes D'assemblage
ÉTAPES D’ASSEMBLAGE Étape 1 : 1) Fixer un tube de support de poids (02) sur le stabilisateur arrière (01), fixez-le avec 1 boulon à tête hexagonale (14), 2 rondelles (18) et 1 écrou en nylon (17). Assemblez un autre tube de support de poids (02) de la même manière. 2) Fixez le tube de raccordement (03) sur le tube de support de poids (02), fixez- le avec 2 boulons à... - Page 9 ÉTAPES D’ASSEMBLAGE Étape 2 : 1) Fixez le cadre de base (04) sur le tube de raccordement (03), fixez-le avec 2 boulons à tête hexagonale (15), 4 rondelles (18) et 2 contre-écrous en nylon (17). 2) Insérez le montant avant (05) dans le cadre de base (04), fixez-le avec 3 boulon de tête hexagonale (31) et 3 rondelles (28).
- Page 10 ÉTAPES D’ASSEMBLAGE Étape 3 : 1) Insérez le tube en mousse (10) dans la boucle de jambe (08) et insérez la poignée en mousse (37) dans le tube de flexion des jambes (10), puis fixez le tube de flexion des jambes (08) sur le montant avant (05), serrez-le avec 1 boulon à...
- Page 11 ÉTAPES D’ASSEMBLAGE Étape 5 : 1) Fixez le coussin pour coude (53) sur le tube de support de coude (52), serrez- le avec 2 boulons à tête hexagonale (26) et 2 rondelles x (21). 2) Insérez le tube de support de coude (52) dans le montant avant (05), serrez-le avec le bouton (55).
- Page 12 IMPORTANT MESSAGE WARNING - PLEASE READ ADULT ASSEMBLY REQUIRED CHOKING HAZARD Small Parts. NOT for children under 3 years of age. WARNING: While every attempt is made to ensure the highest degree of protection in all equipment, we cannot guarantee freedom from injury. The user assumes all risks of injury due to use.
-
Page 13: Safety Information
SAFETY INFORMATION IMPORTANT – Please read fully before assembly or use. This exercise equipment is built for optimum safety. However, certain precautions apply whenever you operate a piece of exercise equipment. Be sure to read the entire manual before you assemble, operate, or use this equipment, note the following safety precautions. - Page 14 ●Any damage must be reported to the seller immediately after delivery, and before use or installation. Later complaints will not be considered. ●Use only suitable tools for assembly. ●The installation must ONLY be carried out by adults. Children should not be present in the immediate environment where the assembly is taking place.
- Page 15 CLEANING AND MAINTENANCE 1. Regularly examine the equipment to detect any damage to wear which may have occurred. The safety level of the equipment can be maintained only if it is examined regularly for damage and wear and tear on ropes, pulleys, and connection points.
-
Page 16: Parts List
PARTS LIST Description Rear stabilizer Weight plate Support tube Connect tube Base frame Front post Support tube Leg curl tube Back rest support tube Foam tube Hex head bolt M10 x 50L Hex head bolt M10 x 55L Adjustment Rod Nylon nut M10 Flat washer OD20 x ID10.5 Square end cap □38... -
Page 17: Exploded Diagram
EXPLODED DIAGRAM... -
Page 18: Assembly Steps
ASSEMBLY STEPS STEP 1 1) Attach one side of Weight Support Tube (02) onto Rear Stabilizer (01), fastened with x 1 Hex head(14), x 2 Washer(18) and x 1 Nylon nut(17). Use the same way to assembly another Weight Support Tube (02). 2) Attach the Connect tube (03) onto Weight Support Tube (02), fastened with x 2 Hex Head Bolt (15), x 4 Washer (18) and x 2 Nylon nut (17). - Page 19 ASSEMBLY STEPS STEP 2 1) Attach Base Frame (04) onto Connect tube (03), fastened with x 2 Hex Head Bolt (15), x 4 Washer (18) and x 2 Nylon Lock Nut (17). 2) Insert Front post (05) into Base frame (04), fastened with x 3 Hex head bolt (31) and x 3 Washer (28).
- Page 20 ASSEMBLY STEPS STEP 3 1) Insert the Foam tube (10) into Leg curl(08) and insert the Foam Grip(37) into Foam tube(10), and then attach Leg curl (08) onto Front post(05), tightened with x 1 Hex head bolt(34), x 2 washer(18) and x 1 nylon nut(17). STEP 4 1) Attached Seat (30) onto Base Frame (04), tightened with x 4 Hex head bolt (26) and x 4 Washer (21).
- Page 21 ASSEMBLY STEPS STEP 5 1) Attached Elbow cushion (53) onto the Elbow Support tube (52), tightened with x 2 Hex head bolt (26) and x 2 Washer (21). 2) Insert the Elbow Support tube (52) into Front Post (05), tightened with Knob (55).
