INade082V02_FR
A91-113
Veuillez lire attentivement toutes les instructions du manuel avant
d'installer et d'utiliser le produit et conservez-les correctement.
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
IMPORTANT, A LIRE ATTENTIVEMENT ET A CONSERVER POUR CONSULTATION ULTERIEURE
ASSEMBLY INSTRUCTION
Publicité
Manuels Connexes pour HOMCOM A91-113
Sommaire des Matières pour HOMCOM A91-113

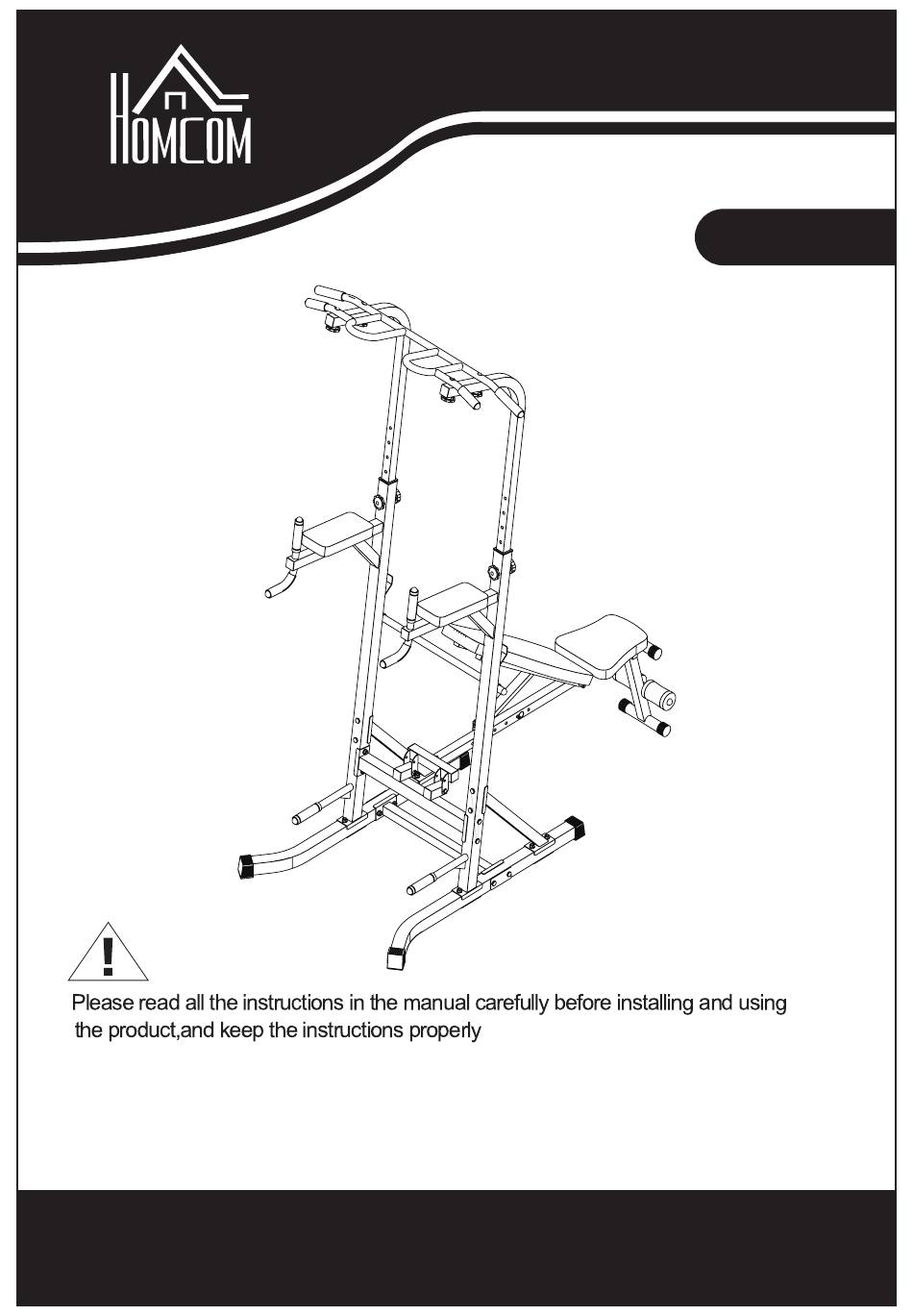

- Page 1 INade082V02_FR A91-113 Veuillez lire attentivement toutes les instructions du manuel avant d'installer et d'utiliser le produit et conservez-les correctement. IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY IMPORTANT, A LIRE ATTENTIVEMENT ET A CONSERVER POUR CONSULTATION ULTERIEURE ASSEMBLY INSTRUCTION...
- Page 2 ① ④ ③ ⑥ ⑦ ⑧ ⑨ ⑩ ② ⑤ M8*50 M10*65 M8*70 M10*55 M6*40 M8*55 M10*65 M8*60...
-
Page 3: Schéma D'installation
Schéma d'installation 10, couvre-pied (4) 20, grand boulon à tête ronde 1, tube en mousse, bouchon 11, boulon de carrosserie M10 * M6 * 40 (8) à tête ronde (8) 80, torsion de prune M10 21, boulon hexagonal M8 * 55, 2, boulon hexagonal 1 2 , c a d r e d e p o i g n é... -
Page 4: Connexion Fixe
Étape 1 Fixez le tube du châssis (9) au connecteur du châssis (8) Languette de renforcement (27) Et vous utilisez des boulons hexagonaux H10 * 6 5 , é c r o u s M 1 0 , 1 0 r o n d e l l e s p l a t e s ( 5 ) Connexion fixe Étape 2 Cadre principal (7) et fixation du coussin de siège... - Page 5 Étape 3 Le tube de châssis (9) et le cadre principal (7) Onglet de renfort (27) Utiliser des boulons hexagonaux M10 * 65, des é c r o u s M 1 0 , d e s r o n d e l l e s p l a t e s Ø 1 0 ( 5 ) Connexion fixe...
- Page 6 Étape 4 Élément de châssis de support (4) et tube de châssis du châssis principal (9) Languette de renforcement (27) Et utilisez des boulons hexagonaux M10 * 65, des é c r o u s M 1 0 , d e s r o n d e l l e s p l a t e s Ø 1 0 ( 5 ) Connexion fixe...
- Page 7 Étape 5 T u b e d e c o l o n n e supérieur (14) Insérez le cadre principal (7) Boulon de tête d'injection 1110 * 55, torsion de prune M10 (15) Connexion fixe...
- Page 8 Étape 6 C a d r e d e p o i g n é e supérieure (12) et tube de c o l o n n e s u p é r i e u r ( 1 4 ) a v e c b o u l o n s carrosserie M10 * 80 M10...
- Page 9 Étape 7 Coudière (16) et châssis principal (7) a v e c c i n q b o u l o n s hexagonaux M8 * 50 (2) Connexion fixe...
- Page 10 Étape 8 Placez le coussin (17), le coussin (18) et le coussin d'assise (19) Grand boulon à tête ronde M6 * 40 (20) Connexion fixe Étape 9 Mousse osseuse, bouchon à tête ronde (23) Support de coussin emboîté (22) Vous pouvez...
- Page 11 Étape 10 Cadre de support de siège (22) et coussin de siège (19) Utilisez des boulons hexagonaux M8 * 55, écrous M8 (21) Connexion fixe Insérez la broche Ø8 * 60 (26) Étape 11 Support de siège (19) et coussin de siège Utiliser des boulons hexagonaux M8 * 55, écrous M8 (21)
- Page 12 Étape 12 Insérez le tube de retenue (3) dans le cadre principal Tube en mousse, bouchon à tête ronde (1) Couvre-pied (10) Imbriqué dans la position correcte...
- Page 13 Étape 13: Assurer la sécurité: Veuillez vérifier à nouveau les boulons,Les écrous sont-ils tordus ou tordus en place? Le boulon est-il en place? Après vous retirez le boulon Le coussin peut être ajusté de haut en bas...
