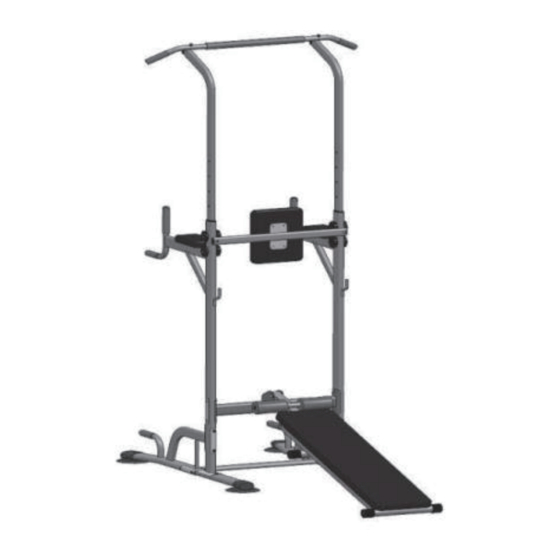

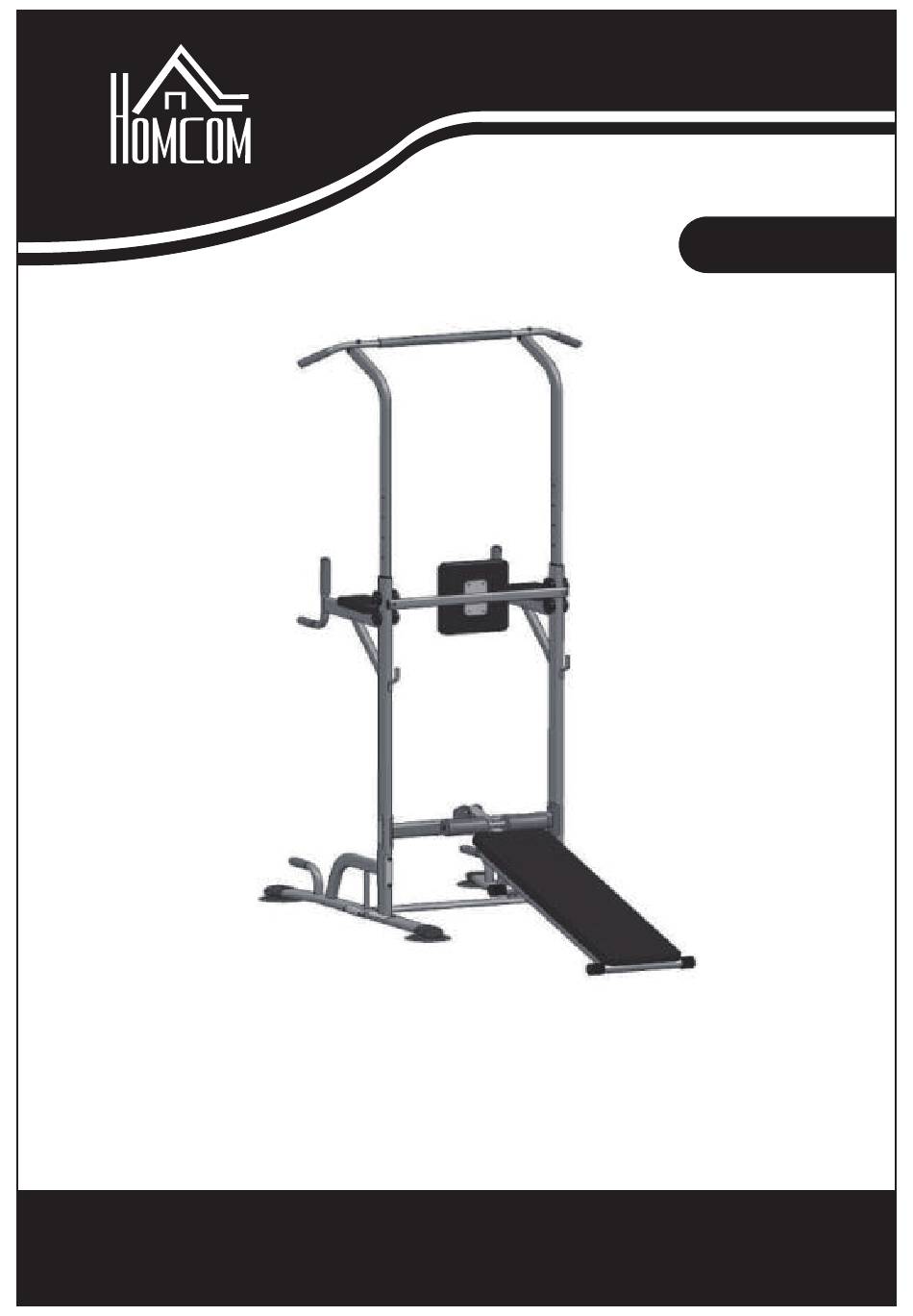

- Page 1 INade075_FR A91-111 Barre de traction Conseil : Lisez attentivement le mode d'emploi avant de vous servir du produit et conservez-le dans un endroit approprié. ASSEMBLY INSTRUCTION...
- Page 2 Merci d'avoir acheté ce produit. Veuillez lire attentivement ce mode d'emploi pour une utilisation correcte. Précautions de sécurité Avertissement Ne pas utiliser à la suite d'une maladie, d'une fatigue excessive ou de la consommation d'alcool. Les enfants doivent être accompagnés d'un adulte pour éviter les accidents. ...
- Page 3 Schéma d'installation Étape 1 : Ouvrez la boîte pour vérifier les pièces du produit (A) Tube de pied (2) (B) Cadre principal (2) (C) Tuyau auxiliaire (2) (D) Tube de raccordement du pied (1) (E) Raccordement du tuyau principal (1) (F) Barre horizontale (1) (G) Tube de dossier (1) (H) Coudière (1)
- Page 4 Accessoires du kit Étape 1 : Ouvrez le paquet pour confirmer les composants du produit (1)Vis à collet carré semi- (2)Vis à tête creuse à six (3) Vis à tête creuse à six circulaire M8*40 (4 pièces) pans creux M8*70 (8 pcs) pans creux M8*80 (2 pcs) (4)Vis à...
- Page 5 Étape 2 : Sortir le tube du pied 1. Retirer le tube du pied gauche et droit Étape 3: Installer le tube de raccordement du pied 1. Utilisez quatre vis hexagonales M8*70 (2) pour visser le tube du pied de l'intérieur, placez le tampon incurvé...
- Page 6 Étape 5: Installer le tube de renfort 1. Utiliser quatre vis à tête creuse M8*40, mettre le tampon de renforcement, insérer de l'extérieur et fixer avec l'écrou M8 Étape 6: Installer les coudières 1. Utilisez la vis autonome du coude et serrez la vis à travers la plaque de fer. ５...
- Page 7 Étape 7: Installation du coussin de dos 1. Utilisez les vis du tube du dossier pour serrer à travers le ciel et le coussin du dossier. Étape 8: Installer le levier du dossier 1. Les trous intérieurs et extérieurs du tube du dossier (G) ont un diamètre irrégulier et les grands trous sont orientés vers l'intérieur.Utilisez les vis hexagonales de M8* 15(5), mettez la rondelle circulaire(11), et serrez à...
- Page 8 Étape 9: Installer la barre horizontale 1. Placez la barre horizontale sur le bras supérieur, alignez le trou avec la vis hexagonale M8*80, placez la rondelle incurvée, passez-la dans le fond, ajoutez la rondelle incurvée et serrez avec l'écrou Étape 10：Installez le tuyau secondaire pour ajuster la hauteur à votre convenance 1.
- Page 9 Étape 12: Installer la plaque de support de la planche de musculation 1. Alignez le pied de support avec le trou du tube carré de la planche de musculation, faire passez la vis hexagonale de M8* 50 à travers le tube carré, et serrez l'écrou M8 avec la clé hexagonale. Étape 13: Placez la goupille fixe 1.
- Page 10 Étape 15: Installer le repose-pieds 1. Alignez le repose-pieds avec le trou de la pièce de liaison. Insérez-le avec une vis à six pans creux M8*50 de l'extérieur et serrez avec l'écrou M8. 2. Si les 2 trous correspondent, il est inséré et fixé de l'extérieur avec un boulon (l'angle du tube peut être ajusté) Pliage de la planche de musculation : 1.
- Page 11 2. Retirez la goupille de fixation de la planche de musculation à l'état plié. (Faites attention à bien tenir la planche de musculation.) Placez la planche de musculation vers le bas et mettez-la à niveau avec le sol. １０...
