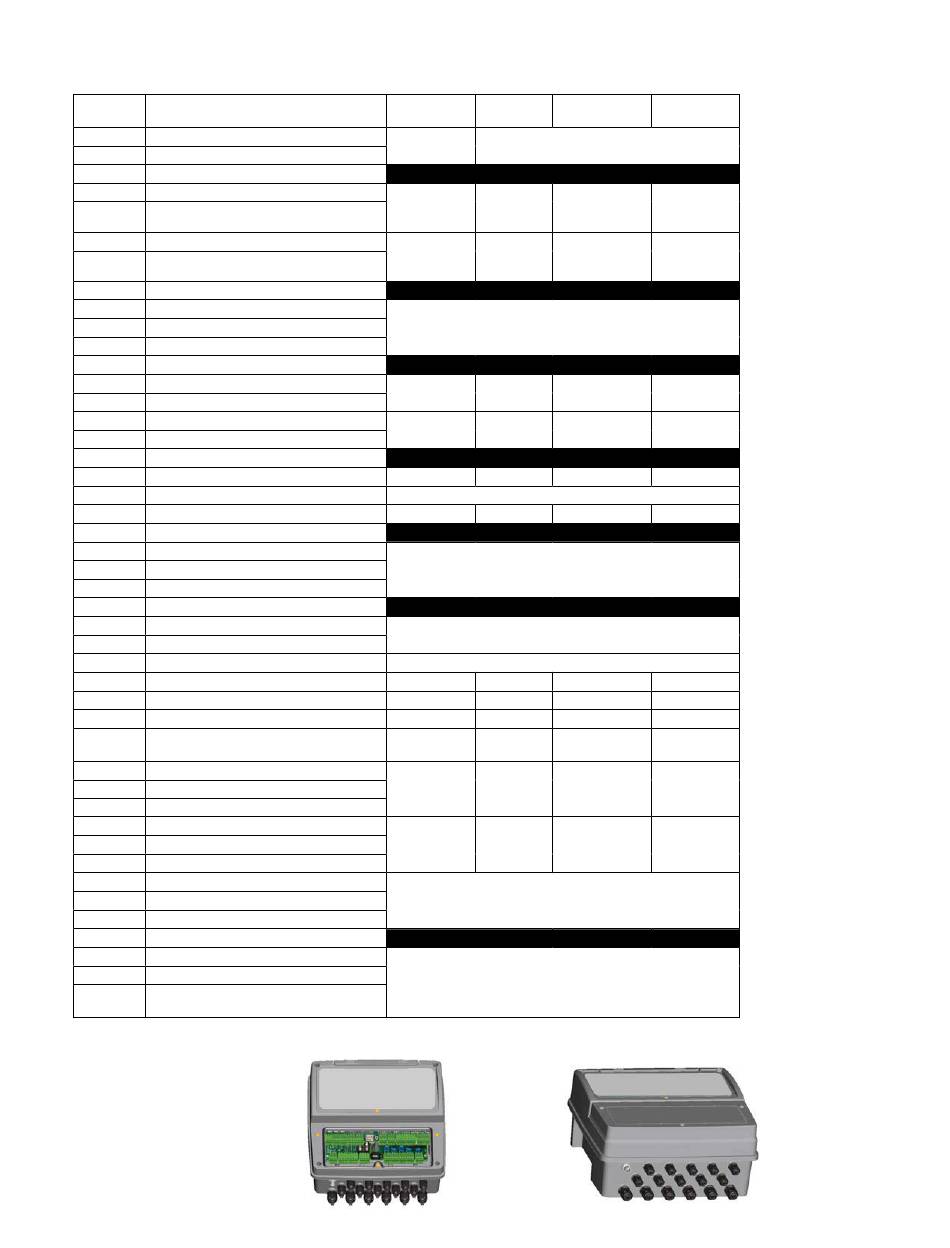

2.2.3 ÜBERSICHT DER ELEKTRISCHEN ANSCHLÜSSE
Klemme Beschreibung
1 pH-Sonde pH (+)
2 pH-Sonde pH (-)
3 - 4 Nicht belegt
5 Redox-Sonde (+)
6 Redox-Sonde (-)
7 Amp. Chlorsonde (+)
8 Amp. Chlorsonde (-)
9÷16 Nicht belegt
17 Temperatursonde (grün)
18 Temperatursonde (blau)
19 Temperatursonde (gelb)
20 ÷ 22 Nicht belegt
23 Frequenzausgang (+)
24 Frequenzausgang (-)
25 Frequenzausgang (+)
26 Frequenzausgang (-)
27 ÷ 30 Nicht belegt
31 Stromausgang (+)
32 Stromausgang Gnd (-)
33 Stromausgang (+)
34 ÷ 36 Nicht belegt
37 RS 485 -
38 RS 485 +
39 RS 485 GND
40 Nicht belegt
HOLD +
41
42 HOLD -
43 ÷ 44 REED
45 ÷ 46 Signal Stufe 1
47 ÷ 48 Signal Stufe 2
49 ÷ 50 Relaisausgang 1(reiner Kontakt)
51 ÷ 52 Relaisausgang 2 (reiner Kontakt)
53 Phase Relais (100÷240Vac)
54 Erdung
55 Neutralleiter Relais (100 ÷ 240 Vac)
56 Phase Relais (100÷240Vac)
57 Erdung
58 Neutralleiter Relais (100 ÷ 240 Vac)
59 Phase Relais (100÷240Vac)
60 Erdung
61 Neutralleiter Relais (100 ÷ 240 Vac)
62 ÷ 65 Nicht belegt
66 Phase Versorgung (100 ÷ 240 Vac)
67 Erdung
68 Neutralleiter Versorgung (100 ÷ 240
Vac)
Beispiel der Anschlussetiketten am Gerät, seitlich hinten am Anschlussfach.
PH-
Chlor
Redox
Nicht belegt Eingang pH-Sonde
Eingang
Nicht belegt Redox-
Sonde
Eingang
Nicht
Chlorsonde
belegt
(CU-PT)
Eingang Temperatursonde PT100 oder PT1000
Nicht belegt pH
Chlor Redox
Nicht belegt
pH
DNG-Steckverbinder Stromausgang
Chlor
Redox
Serielle Schnittstelle RS485
mit ModBus Protokoll RTU
Spannungseingang 15÷30 Vdc
Eingang Reed-Sensor
Nicht belegt
pH
Chlor
Redox
Alarm
Alarm
Nicht belegt Nicht
belegt
Nicht belegt
pH-Relais
Redox-
Chlor-Relais
Relais
Temperatur-Relais
Versorgungsanschluss 100÷240 Vac 50/60 Hz
0000137242 Rev.3.1
PH-CL-
PH-Chlor
Redox
Eingang
Nicht belegt Redox-
Sonde
Eingang Eingang
Chlorsonde Chlorsonde
(CU-PT) (CU-PT)
pH pH
Chlor Chlor
pH pH
Chlor Chlor
pH pH
Chlor Chlor
Alarm Alarm
Nicht belegt Redox
pH-Relais pH-Relais
Chlor-Relais Chlor-Relais
