3.0 INSTELLINGEN EN FUNCTIONERING
3.1 WEERGAVE INSTRUMENT
12:30
pH 7.20 pH
CL 1.50 ppm
ORP 750 mV
Met behulp van de toetsen rechts/links kunt u de voor de weergave A of B kiezen
Opmerking: De chemische metingen die niet beschikbaar zijn worden niet getoond.
Wijze A
Regel 1 = Tijdstip; staat debiet water in de installatie
Regel 2 = Weergave pH-meting; Weergave temperatuurmeting.
Regel 3 = Weergave Chloor; Netwerkverbinding met seriële poort RS485 (symbool
Regel 4 = Weergave ORP (Redox); Weergave signaal Hold of alarm OFA knipperend, Weergave lijst met Alarmen
beschikbaar.
Wijze B
Regel 1 = Staat doseerpomp pH, Weergave pH-meting, Weergave signaal Hold of alarm OFA knipperend
Regel 2 = Staat chloor doseerpomp, Weergave meting Chloor
Regel 3 = Staat doseerpomp ORP (Redox), Weergave meting ORP (Redox)
Regel 4 = Staat relais temperatuur, Weergave Temperatuurmeting. Weergave lijst Alarmen beschikbaar.

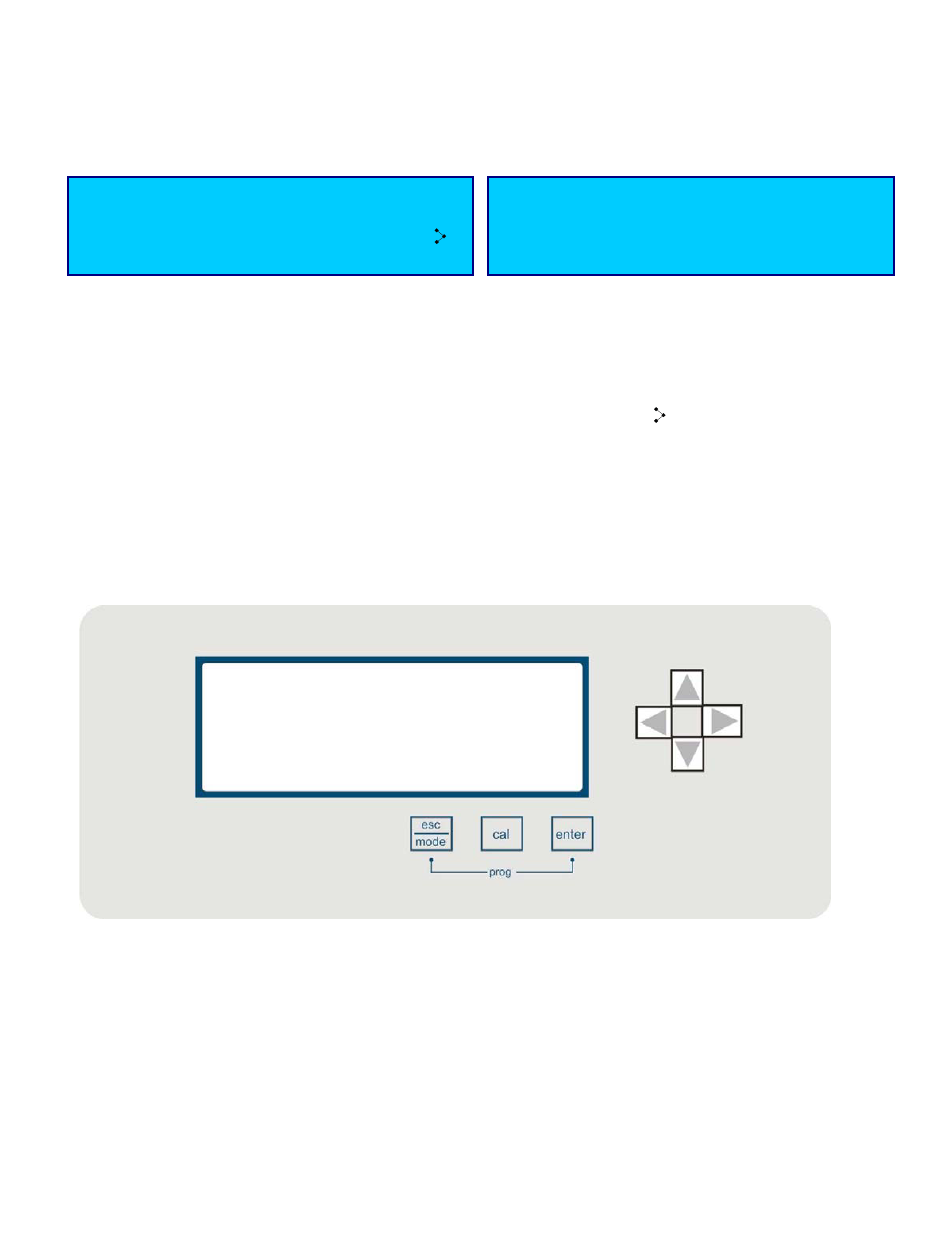

3.2 TOETSENBORD INSTRUMENT
Esc/Mode = Toets met dubbele functie
Esc= Het menu wordt onmiddellijk verlaten
Mode= Weergave SetPoint metingen (3 sec. lang indrukken)
Cal = Onmiddellijke toegang tot het menu (3 sec. lang indrukken)
Enter = Bevestiging functie, Weergave lijst alarmen (3 sec. lang indrukken)
Esc+Enter = Combinatie toetsen voor toegang tot het programmeringsmenu (3 sec. lang indrukken)
Toetsenbord verplaatsingen= Omhoog, Omlaag, Rechts, Links voor het kiezen van de parameters en het
doorlopen van het menu
A
FLOW ON
Tm 25.0°C
Hold A
0000137242
P ON pH
P ON CL
P OFF ORP
R ON T
Rev.3.1
B
7.40 pH Hold
0.80 ppm
700 mV
25.0°C
)
