3. UTILISATION DANS L'AVIS TECHNIQUE « Ventilation modulée
ATLANTIC VISIOVENT : Système proportionnel »
La ventilation modulée dans le tertiaire consiste à ventiler les locaux automatiquement en
fonction de leur occupation, réduisant les déperditions thermiques tout en maintenant la qualité
d'air.
VARI-R : Le registre est associé à la carte d'ajustement CAJ (ref : 544 145).
En fonction de l'occupation dans le local (taux de CO2) le débit d'extraction
et/ou d'insufflation variera de 10% du débit nominal à 100% (dimensionné
en fonction de la réglementation en vigueur) par variation de l'ouverture
du volet.
Pour le réglage des débits, se reporter à la notice de montage de la CAJ.
4. RACCORDEMENT ELECTRIQUE
AVANT TOUTE OPERATION, DECONNECTER L'APPAREIL DU RESEAU ET S'ASSURER QUE
L'ALIMENTATION NE PEUT PAS ETRE RETABLIE ACCIDENTELLEMENT.
Ce matériel doit être installé par des personnes ayant une qualification appropriée.
L'installation doit répondre à la norme NF C 15-100 et aux règles de l'art. Chaque produit ou composant
entrant dans cette installation doit également être conforme aux normes qui lui sont applicables.
Il est nécessaire de s'assurer que les caractéristiques du réseau sont compatibles avec l'appareil à
brancher.
Le servomoteur est utilisable en commande progressive 0 ... 10V
Le débrayage manuel est réalisé au moyen du bouton poussoir (Rouge)
Raccordement pour tension de commande 0 ... 10V
Lorsque la carte d'ajustement envoie une tension comprise entre 0 et 3.6 Vcc la lame du registre
est fermée.
Lorsque la carte d'ajustement envoie la tension est comprise entre 3.6 Vcc et 5.4 Vcc le registre
de la lame s'ouvre proportionnellement.
Lorsque la carte d'ajustement envoie une tension supérieure à 5.4 Vcc la lame du registre est
ouvert à 100%.

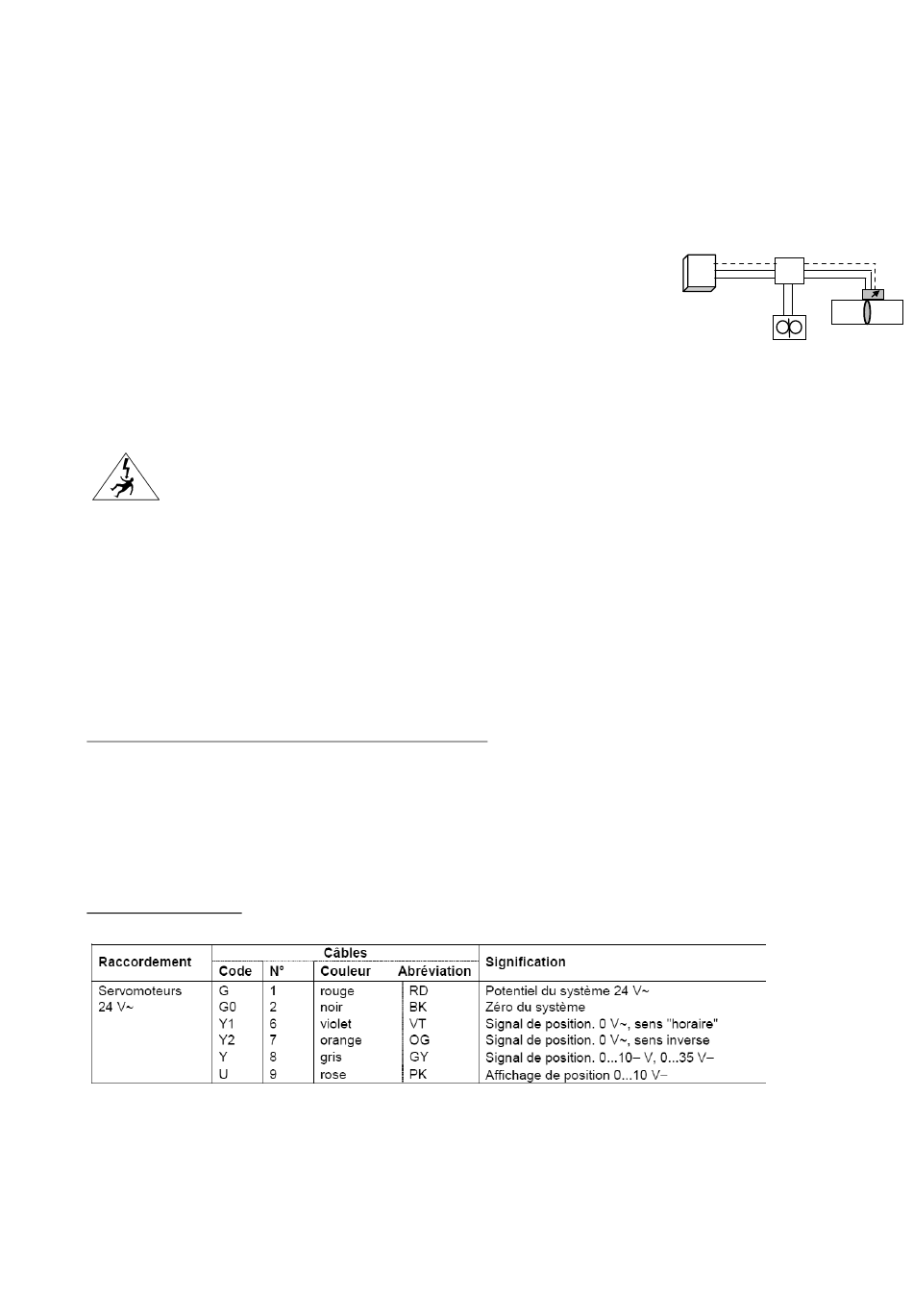

Repérage des câbles
24V~
24V~
CO
CAJ
2
commande
commande
24V~
2
