Notice d'utilisation

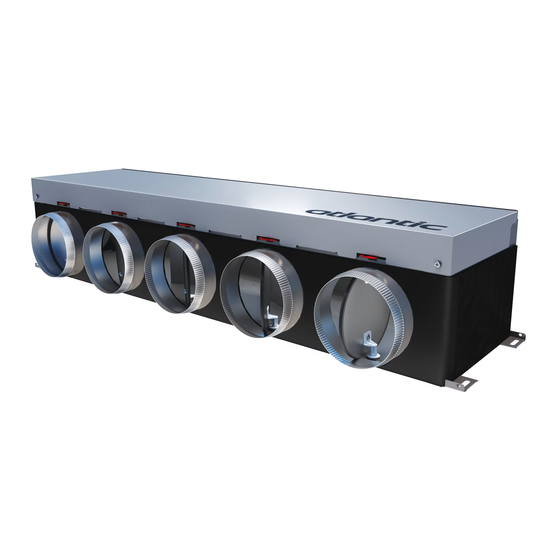

Solution Shogun
S
NU 00U07288200 A
03/2022
SHOGUN ZC 1.1 160 S2 / S2 RT
SHOGUN ZC 1.1 160 S3 / S3 RT
SHOGUN ZC 1.1 160 S4 / S4 RT
SHOGUN ZC 1.1 200 S4 / S4 RT
SHOGUN ZC 1.1 160 S5 / S5 RT
SHOGUN ZC 1.1 200 S5 / S5 RT
À conserver par l'utilisateur pour consultation ultérieure.
FR
Destinée au particulier.
Publicité
Manuels Connexes pour Atlantic Solution Shogun
Sommaire des Matières pour Atlantic Solution Shogun
- Page 1 Notice d’utilisation Solution Shogun SHOGUN ZC 1.1 160 S2 / S2 RT SHOGUN ZC 1.1 160 S3 / S3 RT SHOGUN ZC 1.1 160 S4 / S4 RT SHOGUN ZC 1.1 200 S4 / S4 RT SHOGUN ZC 1.1 160 S5 / S5 RT SHOGUN ZC 1.1 200 S5 / S5 RT...
- Page 2 SOMMAIRE INFORMATIONS 1. Avertissements et précautions 2. Protection de l’environnement 3. Présentation de la solution Shogun 4. Localisation des zones UTILISATION 5. Sonde d’ambiance principale 5.1. Prise en main 5.2. Modes de fonctionnement 5.3. Modes secondaires 5.4. Gestion de l’absence 5.5.
- Page 3 Informations 1. AVERTISSEMENTS ET PRÉCAUTIONS L’installateur a paramétré l’installation, ne pas modifier les paramétrages sans son accord. En cas de doute, ne pas hésiter à le contacter. Généralités • Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à...
- Page 4 Généralités • Ne pas exposer l'appareil au contact direct de l’eau ou le toucher avec les mains mouillées. • Ne pas toucher les boutons avec des objets coupants. • Débrancher l’alimentation électrique quand l’appareil est inutilisé de manière prolongée. • Pour redémarrer l’unité...
- Page 5 à la sonde de température extérieure. • Une finesse de régulation optimale et en adéquation avec la technologie Inverter. * Uniquement sur les modèles réversibles. Exemple d’installation avec une solution Shogun 4 Zones. ZONE 1 Zone 3 Séjour...
- Page 6 4. LOCALISATION DES ZONES Votre installateur doit affecter à chaque zone ou pièce (donc à chaque sonde) un numéro de zone (adresse). Nous vous recommandons de renseigner le tableau de localisation ci-dessous, pour ne pas oublier quelle pièce correspond à quelle zone et leur programmation hebdomadaire. L’adressage des zones est paramétré...
- Page 7 Utilisation 5. SONDE D’AMBIANCE PRINCIPALE 5.1. Prise en main La sonde d’ambiance principale est celle qui correspond à la zone 1. Les autres sondes des zones 2, 3, ... sont des sondes d’ambiances simplifiées. La sonde principale vous permet de choisir le mode de fonctionnement principal: et Automatique AUTO (dans Chauffage , Rafraîchissement...
- Page 8 ▪ Mode AUTO Le mode AUTO consiste à passer automatiquement en mode Chauffage Rafraîchissement , ou Arrêt , en fonction de la température de l’air extérieur et des températures ambiantes. Réglage usine : • Par défaut le système choisi le chauffage en priorité sur le rafraîchissement. Le chauffage est activé si sur une des zones, la température de consigne (programmation confort ou manuel) est supérieure à...
- Page 9 ▪ Déshumidification Utiliser le mode déshumidification pour refroidir progressivement votre pièce tout en la déshumidifiant. Régler préalablement la consigne de température / sur une valeur inférieure à la température ambiante de la pièce. 5.3. Modes secondaires Chaque mode principal possède des modes secondaires spécifiques pour chaque zone. Ces modes sont accessibles sur toutes les sondes.
- Page 10 5.4. Gestion de l’absence ▪ Programmation d’une absence Le mode absence est effectif à 23h59 le jour de départ défini jusqu’à 00h01 le jour d’arrivée défini. Menu Ven 04 Décembre 2015 Dim 06 Décembre 2015 Le système reprendra un Le système passera en mode fonctionnement normal à...
- Page 11 ▪ Suppression ou modification d’une absence programmée L’absence est prévue à partir Lun 7 Décembre 2015 Modifier la date de Mer 9 Décembre 2015 Ven 04 Décembre 2015 départ et la date Lun 7 Décembre 2015 de retour Le système passera en mode Le système passera en mode Le système passera en mode hors gel à...
- Page 12 5.6. Programmation hebdomadaire La programmation hebdomadaire permet de réduire ou d’augmenter les températures de consigne (en mode Eco. ou en mode confort) pendant les périodes de présence ou d’absence. Votre installateur doit définir avec vous la programmation qui vous convient, applicable en mode Chauffage ou Rafraîchissement dans chaque pièce/zone.
- Page 13 Du lundi au dimanche N° des phases Heures 06:00 22:00 Exemple : Programmation hebdomadaire 3 Mode Secondaire Du lundi au vendredi Samedi et dimanche 06:00 09:00 17:00 22:00 08:00 22:00 Heures 00:00 12:00 00:00 12:00 00:00 Du lundi au vendredi Samedi et dimanche N°...
- Page 14 ▪ Édition une programmation hebdomadaire Menu Sélection de la fonction Edition des programmes Sélection d’un programme Sélection du jour Paramétrage de la plage confort programmation de la semaine Lors du paramétrage des plages de confort utiliser les boutons suivants: pour valider et passer sur le champ suivant pour modifier la valeur Supprimer une plage de confort Exemple : suppression de la plage 2...
- Page 15 ▪ Nouveau nom pour une programmation hebdomadaire Edition des programmes Renommer le programme Terminer pour valider et passer sur le champ suivant pour modifier la lettre ▪ Attribution d’une programmation sur une ou toutes les zones Cette fonction vous permet aussi de visualiser tous les programmes déjà affectés aux zones. A ectation des Sélection de la zone Sélection du programme...
- Page 16 5.8. Date et heure Suivre le chemin d’accès Menu Paramétrages Date et heure Réglage du jour Réglage du mois Réglage de l’année Réglage des heures Le jour de la semaine se régle automatiquement aprés la sélection du mois 5.9. Nom des zones Suivre le chemin d’accès Menu Paramétrages Nom des zones...
- Page 17 5.10. Étalonnage de la température L’unité extérieure et la sonde d’ambiance sont munies d’une sonde de température intégrée. La fonction d’étalonnage vous permet d’ajuster la température mesurée par la sonde de l’unité extérieure et/ou de la sonde d’ambiance. Suivre le chemin d’accès Menu Paramétrages Etalonnage température Nom des zones...
- Page 18 ▪ Limitation de la consigne de température en mode manuel Suivre le chemin d’accès : Menu Paramétrages Limitation température Limitation consigne température Nom des zones 28°C Limitation température Langue Continuer Limitation température pour modifier la valeur ou la sélection pour valider et continuer 5.11.
- Page 19 6. SONDE D’AMBIANCE SIMPLIFIÉE 6.1. Prise en main La sonde d’ambiance simplifiée, affectée à une seule zone permet de paramétrer : • la température de consigne en mode manuel, • le mode de fonctionnement secondaire de la pièce. Température ambiante Changement de mode (manuel ou programmation) Mode actif...
- Page 20 6.3. Modification de la consigne ▪ En mode manuel La consigne clignote Mode programmation Séléction du mode manuel Pour valider attendre la fin ▪ du clignotement En mode programmation horaire En programmation horaire la consigne n’est pas modifiable. Seul le passage du mode ECO au mode Confort, ou inversement, est possible que ce soit en mode Chauffage ou en mode Rafraîchissement À...
- Page 21 7. LISTE DES PARAMÈTRES UTILISATEUR Plage de réglage ou Fonction Valeur (* par défaut) d'affichage Heure et date Date (JJ/MM/AA) 01/01/09 01/01/00 - 31/12/99 1: Lundi Jour de semaine Jeudi 7: Dimanche Heure (hh:mm) 01:00 00:00 / 23:59 Etalonnage température Correct sonde T°ex -3/3°C Nom des zones...
- Page 22 8. NETTOYAGE ET ENTRETIEN Avant de nettoyer l’unité, arrêter l’unité et désactiver le disjoncteur électrique. Un ventilateur fonctionne à grande vitesse dans le climatiseur et peut provoquer des blessures. Quand il est utilisé de manière prolongée, le système peut accumuler de la saleté : cela réduira ses performances.
- Page 23 Pour les systèmes de climatisation centralisée VRF, la garantie est subordonnée à la conformité de l’installation à l’étude de dimensionnement réalisée en amont de l’installation et à l’avis positif d’un technicien d’ATLANTIC porté sur le compte-rendu d’assistance à la mise en service.
- Page 24 Date de mise en service : ASSISTANCE TECHNIQUE ET GARANTIES TÉL. 04 72 45 11 00 Coordonnées de l’installateur ou service après-vente.
