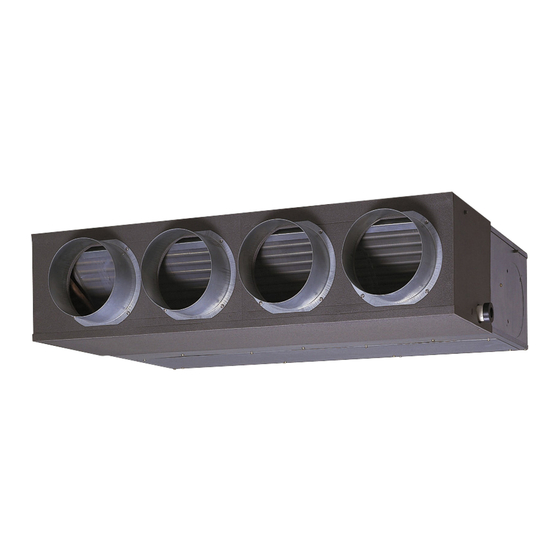

- Page 1 Notice d‘installation Gainables Confort DC Inverter - R32 ARXG 22 KMLB.UI AOYG 22 KBTB.UE ARXG 24 KMLA.UI AOYG 24 KBTB.UE NI 00U06624930 B Destinée au professionnel. 02/2021 À conserver par l’utilisateur pour consultation ultérieure.
- Page 2 Modèles 22 / 24 Liaison liquide Ø 1/4" - 6,35 mm Liaison gaz Ø 1/2" - 12,70 mm Longueur Longueur Longueur mini standard maxi Pas de charge 20 g/m complémentaire Modèles 22 / 24 Longueur max 30 m Longueur standard 20 m Longueur mini Charge complémentaire...
- Page 3 Bornier interconnexion Bornier télécommande Y1 Y2 Option télécommande filaire (2 fils) Câble de la télécommande 0,33 à 1,25 mm² gainé PVC sans polarité, paire, torsadée (non fourni) Câble d’interconnexion 4Gx1,5 mm (non fourni) Interconnexion Alimentation Télécommande infrarouge Modèle 22 Modèle 24 Calibre disjoncteur 16 A 20 A...
- Page 4 TÉLÉCOMMANDE FILAIRE 2 FILS • Une seule télécommande peut commander jusqu’à 16 unités intérieures. Ces unités doivent utiliser le même type de télécommande. • Les adresses sont automatiquement réglées au démarrage initial de la télécommande. • Se reporter à la notice d’installation de la télécommande filaire concernée pour plus d’informations.
- Page 5 PRÉCONISATIONS À RESPECTER AVANT ET LORS DE LA MISE EN SERVICE • Conserver les liaisons frigorifiques hermétiquement fermées (pincées, repliées, et de préférences brasées). • L’humidité nuit fortement au bon fonctionnement et à la durée de vie du produit. En cas de pollution, il devient difficile et parfois impossible de dépolluer le circuit.
- Page 6 AVERTISSEMENTS ET PRÉCAUTIONS Lire en détail le présent document avant d’entreprendre tous travaux d’installation. Ce symbole indique que cet appareil utilise un réfrigérant inflammable. Il existe un risque d’incendie si du réfrigérant fuit et se retrouve exposé à une source d’inflammation externe.
- Page 7 AVERTISSEMENTS ET PRÉCAUTIONS Fluide frigorigène R32 • Ne percer et ne brûler pas l’appareil. • Un dudgeon réalisé à l’intérieur du bâtiment ne doit pas être réutilisé. Le raccord évasé sur la tuyauterie devra être retiré et un nouveau raccord évasé devra être refrabriqué. •...
- Page 8 AVERTISSEMENTS ET PRÉCAUTIONS Liaisons frigorifiques • Tous les circuits frigorifiques craignent les contaminations par les poussières et l’humidité. Si de tels polluants s’introduisent dans le circuit frigorifique ils peuvent concourir à dégrader la fiabilité des unités. Il est nécessaire de s’assurer du confinement correct des liaisons et des circuits frigorifiques des unités.
- Page 9 AVERTISSEMENTS ET PRÉCAUTIONS Installation • Avant toute intervention, s’assurer que l’alimentation électrique générale est coupée et consignée. • L’installation doit être réalisée en respectant impérativement les normes en vigueur sur le lieu d’installation et les instructions d’installation du constructeur. • L’installateur doit poser l’unité...
- Page 10 AVERTISSEMENTS ET PRÉCAUTIONS Raccordements électriques • L’installation électrique doit être réalisée conformément à la réglementation en vigueur en particulier : norme NF C 15-100. • Cet appareil est prévu pour fonctionner sous une tension nominale de 230 Volts 50Hz. A aucun moment (y compris lors des phases de démarrage), la tension ne doit passer en dessous de 198 V ou au-dessus de 264 V aux bornes de l’appareil.
- Page 11 AVERTISSEMENTS ET PRÉCAUTIONS Raccordements électriques • Ne jamais toucher les composants électriques immédiatement après que l’alimentation ait été coupée. Un choc électrique peut se produire. Après la mise hors tension, toujours attendre 10 minutes avant de toucher aux composants électriques. L’électricité statique présente dans le corps humain peut endommager les composants.
- Page 12 SOMMAIRE UNITÉS EXTÉRIEURES 1. Accessoires 2. Déplacement de l’unité extérieure 3. Implantation 4. Pose et dépose du cache vanne 5. Evacuation des condensats 6. Liaisons frigorifiques 7. Raccordement électrique UNITÉS INTÉRIEURES 1. Accessoires 2. Implantation 3. Positionnement des fixations 4. Mise à niveau 5.
- Page 13 Unités extérieures AOYG 22 KBTB.UE AOYG 24 KBTB.UE UNITÉS EXTÉRIEURES...
- Page 14 1. ACCESSOIRES Les accessoires standards sont systématiquement présents dans les emballages. Récupérer les accessoires et les notices avant de se débarrasser des emballages. Utiliser les accessoires conformément aux instructions. Désignation Visuel Quantité Sortie de condensats 2. DÉPLACEMENT DE L’UNITÉ EXTÉRIEURE •...
- Page 15 • Eviter d’installer l’unité face aux rayons directs du soleil. • Ne pas installer l’unité à proximité d’une source de chaleur, de vapeur, de gaz inflammables, ou une zone qui génère des substances corrosives, comme par exemple un gaz sulfurique, chlorhydrique, acide et alcalin. •...
- Page 16 Dessus de l’unité extérieure couvert Obstacles derrière et au dessus Obstacles derrière, sur les cotés et au dessus Max. 200 Max. 200 ≥ 600 ≥ 600 ≥ 100 ≥ 100 ≥ 100 ≥ 250 Unité : mm Si l’espace est plus vaste que mentionné, les conditions seront les mêmes qu’en l’absence d’obstacle. ▪...
- Page 17 Dessus des unités extérieures couvert Max. 300 ≥ 1500 ≥1500 ≥200 Plusieurs unités extérieures en parallèles ≥ 100 ≥ 1000 ≥ 200 ≥ 200 ≥ 2000 ≥ 500 ≥ 400 ≥ 1000 ≥ 200 ≥ 250 ≥ 1000 ≥ 200 Unité...
- Page 18 ▪ Ancrage au sol • Ne pas installer l’unité extérieure directement sur le sol, cela pourrait provoquer un dysfonctionnement. L’eau des condensats peut geler entre le sol et la base de l’unité et empêcher l’évacuation des condensats. • Les fortes chutes de neige peuvent, dans certaines régions, obstruer l’entrée et la sortie d’air et empêcher la production d’air chaud.
- Page 19 4. POSE ET DÉPOSE DU CACHE VANNE Dépose du couvercle de service Retirer les 3 vis autotaraudeuses. Faire glisser le cache vanne vers le bas puis le tirer. Pose du couvercle de service et du cache vannes Après avoir inséré les encoches du cache vanne sur l’unité extérieure, faire glisser le cache vanne vers le haut.
- Page 20 5. EVACUATION DES CONDENSATS • Sur les appareils réversibles, de l’eau de condensation s’écoule pendant l’utilisation du mode chauffage. Raccorder l’écoulement des condensats à un tuyau PVC de 16 mm de diamètre, en prenant toutes les précautions pour éviter la prise en glace de l’évacuation.
- Page 21 • Epaisseur du tube minimum 0,8 mm, • Epaisseur du tube maximum 1,0 mm. Des liaisons frigorifiques de ce type sont disponibles en tant qu’accessoires ATLANTIC Climatisation et Ventilation. 6.1. Mise en forme • Les liaisons doivent être mise en forme exclusivement à la cintreuse ou au ressort de cintrage, afin d’éviter tout risque d’écrasement ou de rupture.
- Page 22 Diamètres des liaisons Côte «A» frigorifiques Dudgeonniére 1/4" (6,35 mm) 3/8" (9,52 mm) Liaison 1/2" (12,70 mm) 0 à 0,5 mm 5/8" (15,88 mm) 3/4" (19,05 mm) Après évasement, vérifier l’état de la portée. Celle-ci ne doit présenter aucune rayure ou amorce de rupture.
- Page 23 Diamètres des liaisons frigorifiques Couple de serrage 1/4" (6,35 mm) 16 à 18 N.m 3/8" (9,52 mm) 32 à 42 N.m 1/2" (12,70 mm) 49 à 61 N.m 5/8" (15,88 mm) 63 à 75 N.m 3/4" (19,05 mm) 90 à 110 N.m Pour une meilleure étanchéité...
- Page 24 7. RACCORDEMENT ÉLECTRIQUE ▪ Préparation des câbles Câble d’alimentation Masse Avec une pince à sertir, poser en bout de fil une cosse ronde à sertir du diamètre correspondant aux vis du bornier. Dénuder Câble d’interconnexion 10 mm Cosse ronde sertie Manchon Masse •...
- Page 25 7.1. Passage de câble Câble d’interconnexion et d’alimentation Serre-câble Vannes...
- Page 26 Notice d‘installation Unités intérieures ARXG 22 KMLB.UI ARXG 24 KMLA.UI UNITÉS INTÉRIEURES...
- Page 27 1. ACCESSOIRES Les accessoires standards sont systématiquement présents dans les emballages. Récupérer les accessoires et les notices avant de se débarrasser des emballages. ▪ Utiliser les accessoires conformément aux instructions. Accessoires de série Notice Notice Ecrou B (petit Accessoire CD-ROM Equerre d’installation d’utilisation...
- Page 28 2. IMPLANTATION Le choix de l’emplacement est une chose particulièrement importante, car un déplacement ultérieur est une opération délicate, à mener par du personnel qualifié. Décider de l’emplacement de l’installation après discussion avec le client. • Installer l’appareil de façon à permettre une connexion aisée vers l’unité extérieure (raccordements frigorifiques, évacuation des condensats et raccordements électrique).
- Page 29 Unité : mm ≥ 2500 (sans plafond) ≥ 300 ≥ 150 Accès maintenance Boîtier électrique Accès maintenance Panneau d’entrée 1550...
- Page 30 3. POSITIONNEMENT DES FIXATIONS • Veiller à ce que l’unité soit fixée au moyen des écrous fournis (accessoires) et pas uniquement avec les équerres de fixation du châssis. • Veiller à positionner les boulons à une hauteur uniforme lors du serrage des fixations. Cotes de perçage pour la fixation des boulons d’ancrage : Unité...
- Page 31 Glisser l’unité dans l’une des directions indiquée par les flèches de la figure suivante, puis fixer l’unité. • Attacher solidement l’unité au plafond au moyen des écrous spéciaux A et B (en accessoire). Boulon d’ancrage M10 (non fourni) Ecrou A Rondelles (non fournies) Ecrou B Equerre...
- Page 32 5. CONNEXION DE LA VOIE DE REPRISE D’AIR Suivre les instructions ci-dessous pour la mise en place des gaines. 1015 Unité : mm La reprise d’air peut être modifiée en intervertissant la position de la bride et du filtre à air. D’usine, la reprise d’air est montée à...
- Page 33 • Lorsque la gaine de reprise est installée, faire attention à ne pas endommager la sonde de température (celle-ci est située sur la bride de reprise). • Veiller à bien positionner les grilles au départ des conduites de reprise et de soufflage afin d’assurer une température correcte et une bonne circulation de l’air.
- Page 34 ▪ Utilisation de gaine de section rectangulaire Découper suivant les points de découpe avec un cutter. Dégager l’isolant autour des points de découpe afin que l’isolant ne dépasse pas de la partie. Couper Couper Couper Couper Avec un outil adéquat, couper et enlever la partie métallique inutile. Avec un outil adéquat, dégager les emplacements pré-fendus destinés à...
- Page 35 7. ENTRÉE D’AIR NEUF (FACULTATIF) Dans l’utilisation de l’entrée d’air neuf, découper avec un outil adéquat la tôle au niveau de l’ouverture prédécoupée sur le coté gauche de l’unité. Couper • Lors du retrait de la plaque métallique, veiller à ne pas endommager les parties internes de l’unité...
- Page 36 8. ÉVACUATION DES CONDENSATS • Installer le tuyau d’évacuation conformément aux instructions suivantes. Procéder à cette intervention dans une atmosphère ambiante tempérée pour d’éviter tout risque de condensation qui pourrait entraîner des fuites. Les figures suivantes indiquent le positionnement des orifices pour la connexion du tuyau d’évacuation des condensats.
- Page 37 Sortie Tuyau d’évacuation Trap d’air des condensats Positionner le tuyau plus bas Outlet que ce point air ow Suspentes 1,5 à 2 m Remontée Prise d’air Siphon Tuyau d’évacuation des condensats • La sortie des condensats peut se faire d’un côté ou de l’autre de l’unité selon la configuration de l’installation.
- Page 38 Orifice d’évacuation Bouchon d’évacuation des condensats Serre-câble des condensats • Vérifier dans tous les cas que le bouchon est bien installé et fixé avec un collier sur la sortie d’évacuation des condensats non utilisée. Dans le cas contraire, des fuites pourraient intervenir lors de l’utilisation de l’appareil en mode froid.
- Page 39 • Epaisseur du tube minimum 0,8 mm, • Epaisseur du tube maximum 1,0 mm. Des liaisons frigorifiques de ce type sont disponibles en tant qu’accessoires ATLANTIC Climatisation et Ventilation. 9.1. Mise en forme • Les liaisons doivent être mise en forme exclusivement à la cintreuse ou au ressort de cintrage, afin d’éviter tout risque d’écrasement ou de rupture.
- Page 40 Liaison Diamètres des Dudgeonnière Côte A* Côte B liaisons frigorifiques 1/4" (6,35 mm) 9,1 mm Liaison 3/8" (9,52 mm) 13,2 mm 1/2" (12,70 mm) 0,5 à 1 mm 16,6 mm 5/8" (15,88 mm) 19,7 mm 3/4" (19,05 mm) 24 mm * Valeur approximative Après évasement, vérifier l’état de la portée.
- Page 41 Retirer les bouchons des liaisons frigorifiques. Après avoir correctement positionné les raccords face à face, serrer les écrous à la main jusqu’au contact et finir à la clé dynamométrique selon les couples indiqués ci-dessous. Clé fixe Ecrou flare Clé dynamométrique Liaisons frigorifiques Diamètres des liaisons frigorifiques Couple de serrage...
- Page 42 Envelopper les deux extrémités des manchons avec du ruban adhésif vinyle de manière à ce qu’il n’y ait pas d’espace. Manchon isolant (accessoire) Pas d’espace Corps Manchon isolant Faire chevaucher l’isolant Sans espace 10. RACCORDEMENT ÉLECTRIQUE ▪ Boîtier électrique...
- Page 43 ▪ Préparation des câbles Câble d’interconnexion Avec une pince à sertir, poser en bout de fil une cosse ronde à sertir Masse du diamètre correspondant aux vis du bornier. Dénuder 10 mm Cosse ronde sertie Câble de la télécommande Manchon ▪...
- Page 44 ▪ Finitions Une fois les câblages réalisés, fixer les câbles avec les serre-câbles. Câble d’interconnexion Câble de (vers l’unité extérieure) télécommande Serre-câble Câble de télécommande Câble d’interconnexion (vers l’unité extérieure) Serre-câble Reposer le couvercle du boîtier électrique. Ajuster la position des vis en fonction de l’installation. •...
- Page 45 11. FONCTIONS N° fonction Fonction Nettoyage du filtre Pression statique Compensation de la température de l’unité intérieure Compensation de la température télécommande filaire Redémarrage automatique Activation de la sonde de température ambiante sur les télécommandes Codage de la télécommande Contrôle entrée externe Contrôle du basculement de la température de la pièce sur les télécommandes filaires Commande du ventilateur de l’unité...
- Page 46 11.2. Pression statique Il est nécessaire de paramétrer une pression statique pour chaque usage. Si la pression statique applicable ne correspond pas au paramétrage de la pression statique, le paramétrage de la pression statique peut être changé manuellement. N° de la fonction Valeur Paramétrage Paramètre usine...
- Page 47 11.4. Compensation de température de la télécommande filaire En fonction de l’environnement, il est parfois nécessaire de corriger la thermistance de température intérieure de la télécommande filaire. Pour modifier ce réglage, paramétrer avant la fonction 42 sur la valeur de réglage 01. N°...
- Page 48 11.6. Activation de la sonde de température ambiante sur les télécommandes • Uniquement pour la télécommande filaire. N° de la fonction Valeur Paramétrage Paramètre usine • Unité intérieure Les deux Si la valeur est 00, la température de la pièce est mesurée par la thermistance de l’unité intérieure. Si la valeur est 01, la température de la pièce est mesurée par la thermistance de l’unité...
- Page 49 11.9. Contrôle du basculement de la température de la pièce sur les télécommandes filaires Pour utiliser le capteur de température sur la télécommande filaire, sélectionner le paramètre « télécommande filaire » valeur de réglage «01». Le paramétrage fonctionne uniquement si le paramètre de la fonction 42 est réglé...
- Page 50 12. VÉRIFICATION AVANT MISE SOUS TENSION Conséquences L’unité intérieure est-elle bien installée ? Vibrations, bruits, chute ... Est-ce qu’il y a une fuite de fluide frigorigène ? Pas de froid, pas de chaud L’isolation est-elle bien faite ? Risque de condensation Est-ce que la source d’alimentation est celle qui correspond à...
- Page 51 14. CODES ERREUR • Le tableau suivant présente les séquences de clignotements de l’unité intérieure et les codes erreurs. Un affichage d’erreurs s’affiche uniquement en cours de fonctionnement. • En utilisant une télécommande filaire, les codes erreurs s’affichent sur l’écran de la télécommande.
- Page 52 Témoin lumineux Kit télécommande infrarouge Affichage code télécommande Description Operation Timer Economy filaire (vert) (orange) (vert) • • ◊ Erreur Inverter • • ◊ Erreur filtre actif et erreur PFC Erreur de déclenchement de la • • ◊ borne L Erreur communication platine •...
- Page 53 Témoin lumineux Kit télécommande infrarouge Affichage code télécommande Description Operation Timer Economy filaire (vert) (orange) (vert) • • ◊ Erreur vanne 4 voies • • ◊ Erreur bobine détendeur (10) Erreur température du • • ◊ (10) refoulement • • ◊...
- Page 54 15. ENTRÉES ET SORTIES EXTERNES Connecteur Options CN47 Sortie externe (UTY-XWZXZG) Sonde déportée (UTY-XSZX) CN48 Kit télécommande infrarouge (UTY-LBTYM) CN106 Pompe de relevage Flotteur pompe de relevage CN65 Autres options ( ex. interface WI-FI W-LAN) • L’ option raccordée au CN65 ne peut pas être utilisée en même temps que les autres options.
- Page 55 15.1. Méthode de câblage Dénuder les fils reliés au connecteur du contact externe et le câble non fourni. Utiliser un raccord isolé serti pour relier le câble et les fils du contact. Brancher les fils du contact et le câble. Contact externe en option Câble (non fourni) Raccord isolé...
- Page 56 ▪ Signal d’entrée MARCHE Etat ARRÊT • Lorsque la fonction est paramétrée sur «Opération/Arrêt» mode 1. Signal d’entrée Commande OFF (Arrêt) → ON (Marche) Opération ON (Marche) → OFF (Arrêt) Arrêt • Lorsque la fonction est paramétrée sur «Arrêt forcé». Signal d’entrée Commande OFF (Arrêt)→ON (Marche)
- Page 57 Lors de l’affichage de «Fonctionnement/Arrêt» Carte électronique Résistance CN47 Appareil connecté Si la fonction 60 est paramétrée sur «00». Réglage des fonctions Etat Tension de sortie Arrêt Fonctionnement 12 V DC Normal Erreur 12 V DC Arrêt du ventilateur de l’unité intérieure Fonctionnement du ventilateur de 12 V DC...
- Page 58 MISE EN SERVICE DE L’INSTALLATION 17. MISE EN SERVICE DE L’INSTALLATION ▪ Matériel à se procurer La pression est forte et ne peut être mesurée à l’aide de manomètres standards. Il est recommandé d’utiliser un manifold avec des Manifolds (Manomètre) manomètres ayant une plage de mesure de -0,1 à...
- Page 59 Liaison frigorifique Unité extérieure Vanne à 3 voies Port de charge Bouchon de port de charge Détendeur 17.2. Tirage au vide 17.2.1. Etalonnage et contrôle d’une pompe à vide Vérifier la qualité et le niveau d’huile de la pompe à vide. Raccorder la pompe à...
- Page 60 17.2.2. Procédure du tirage au vide Purger l’azote du circuit en ouvrant le robinet bleu du manomètre BP (revenir à la pression atmosphérique). Débrancher la bouteille d’azote et refermer les robinets du manomètre BP et HP. Remplacer la bouteille d’azote par la pompe à vide. Dans le cas où...
- Page 61 17.3. Charge complémentaire (si nécessaire) La charge complémentaire doit être effectuée après le tirage au vide et avant la mise en gaz. Calculer le complément de charge à effectuer Débrancher la pompe à vide (flexible jaune) et raccorder à sa place une bouteille de R32 dans la position de soutirage liquide.
- Page 62 En cas de fuite : • Ramener le gaz dans l’unité extérieure (pump down). La pression ne doit pas descendre en dessous de la pression atmosphérique (0 bar relatif lu au Manifold) afin de ne pas polluer le gaz récupéré avec de l’air ou de l’humidité.
- Page 63 POINTS A VERIFIER • Unité intérieure Les touches de la télécommande. Les volets de déflexion d’air. L’écoulement normal de l’eau de condensation (si besoin est, verser un peu d’eau dans l’échangeur de l’appareil avec une pissette pour vérifier le bon écoulement). Absence de bruit et de vibrations lors du fonctionnement.
- Page 64 Vérification du serrage des connexions électriques • Mesure de l’isolement électrique • Vérification de l’état des carrosseries extérieures et des isolants des lignes frigorifiques • Vérification des fixations diverses Avec le carnet d’entretien climatisation Atlantic, vous effectuerez aisément le suivi des opérations de maintenance.
- Page 65 ENTRETIEN Ces opérations, à la portée de tout un chacun, sont à effectuer aux fréquences conseillées ci- dessous. Tous les mois (plus souvent en atmosphère poussiéreuse) Nettoyage du filtre à air de l’unité intérieure (Le filtre à air est facilement accessible sur l’unité intérieure et se nettoie soit avec un aspirateur, soit avec de l’eau à...
- Page 72 Date de la mise en service : WWW.ATLANTIC-CLIMATISATION-VENTILATION.FR TEL. 04 72 45 11 00 Coordonnées de l’installateur ou service après-vente.
