2 - Installation - Installation
Effectuer toutes les connexions électriques
selon les schémas en annexe pour le modèle
correspondant (voir les tableaux correspondants
en ANNEXE). Pour effectuer les connexions
électriques de façon fiable, et garder le degré de
protection du boîtier, il est conseillé d'utiliser des
serre-câbles adéquats et/ou des presse-étoupes
pour fermer de façon étanche tous les câblages.
Il est conseillé de distribuer le passage des
conducteurs à l'intérieur du tableau de la façon
la plus ordonnée possible ; garder notamment
les conducteurs de puissance loin de ceux de
signal. Utiliser éventuellement des colliers
d'étanchéité.
Fig. 5 : Refermer le couvercle frontal, en faisant
attention à ce que tous les câbles soient à
l'intérieur du boîtier et à ce que le joint du
boîtier soit correctement placé dans son
logement. Fermer le couvercle frontal avec les
4 vis. Donner la tension d'alimentation au
tableau et effectuer une lecture/programmation
scrupuleuse de tous les paramètres configurés.
Faire attention à ne pas serrer excessivement les
vis de fermeture, car cela pourrait causer une
déformation au boîtier et altérer le correct
fonctionnement et l'effet tactile du clavier du
tableau.
Toute opération d'intervention et / ou de
maintenance doit être effectuée en débranchant
le tableau de l'alimentation électrique et de
toutes les charges inductives et de puissance
possibles auxquelles il est connecté : ceci afin de
garantir la condition de sécurité maximale pour
l'opérateur.
Rév. 01-20
Make all the electrical connections as
illustrated
corresponding model (see relative table in
APPENDICES).
To effect correct electrical connection and
maintain
appropriate wire/raceway grips to ensure
a good seal.
Route the wiring inside the unit in as tidy
a fashion as possible: be especially
careful to keep power wires away from
signal wires. Use clips to hold wires in
place.
MANUEL D'UTILISATION ET DE MAINTENANCE
USE AND MAINTENANCE MANUAL

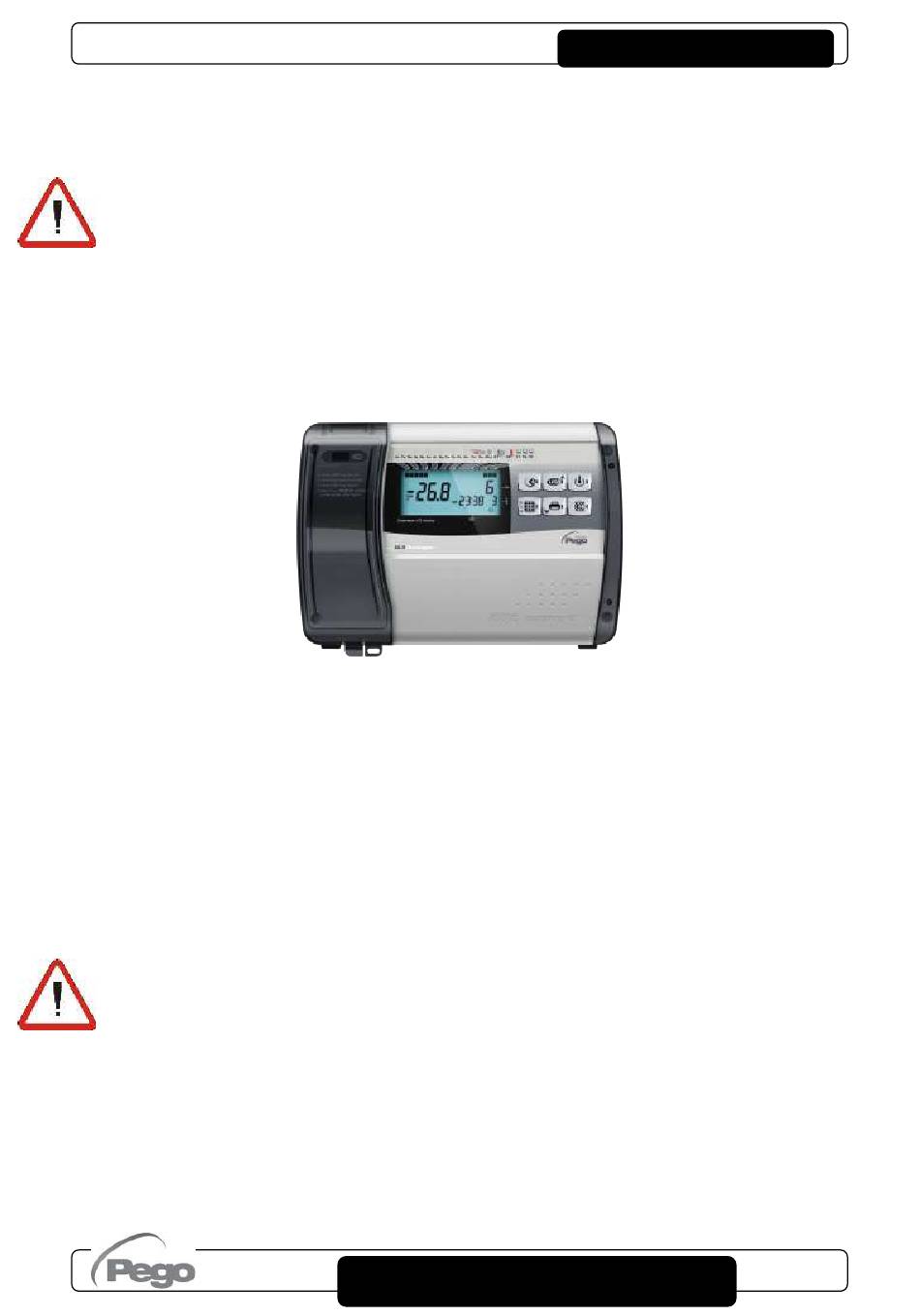

PLUSR EXPERT DL3
in
the
diagram
the
protection
Close the front panel, making sure that
all the wires are inside the box and that
the box seal sits in its seat properly.
Tighten the front panel using the 4
screws.
Power up the panel and carry out
thorough reading/programming of all
parameters.
Be careful not to over-tighten the
closure screws as this could warp the
box and compromise proper operation
of the membrane-type keypad.
Work and / or maintenance must
ONLY be carried out on the unit after
disconnecting the panel from the
power
supply
and
inductive/power loads: doing so allows
the worker to do his job in complete
safety.
for
the
rating,
use
from
any
Page 9
