Toro 04061 Instructions De Montage

Kit éclairage
Tondeuses autotractées Greensmaster
N° de modèle 04061
Avant tout entretien ou réglage de la machine, arrêtez le moteur et débranchez la bougie.
Montage des éclairages
Pour le modèle Greensmaster Flex 18
1. Alignez les trous de montage intérieurs du support
de l'éclairage sur le guidon. Le support doit être
dirigé vers l'extérieur du guidon (Figure 1).

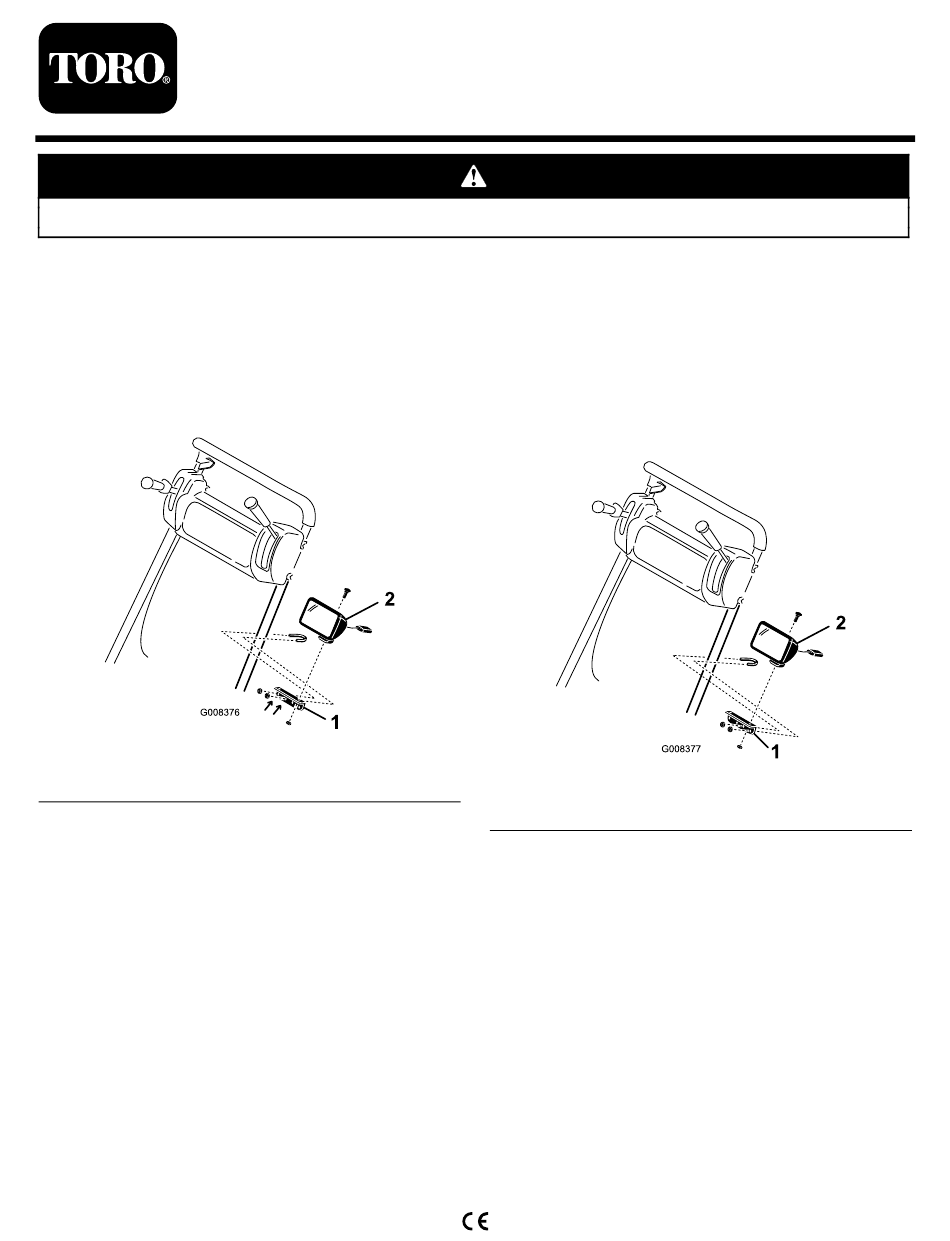

Figure 1
1. Support d'éclairage
2. Fixez légèrement le support de l'éclairage au guidon
avec un collier et deux contre-écrous d'insert en
nylon (Figure 1).
3. Positionnez le support environ 15 cm sous la
console.
4. Serrez les deux contre-écrous d'insert en nylon
(Figure 1).
5. Fixez l'éclairage dans le trou de montage extérieur
du support avec un boulon de carrossier, une
rondelle de blocage et un écrou (Figure 1).
© 2008—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
2. Éclairage
Enregistrez votre produit à www.Toro.com.
® à partir de 2008
Pour les modèles Greensmaster
Flex 21, Greensmaster 1000,
Greensmaster 1600, Greensmaster
2000 et Greensmaster 2600
1. Alignez les trous de montage extérieurs du support
de l'éclairage sur le guidon. Le support doit être
dirigé vers l'intérieur du guidon (Figure 2).
1. Support d'éclairage
2. Fixez légèrement le support de l'éclairage au guidon
avec un collier et deux contre-écrous d'insert en
nylon (Figure 2).
3. Positionnez le support environ 15 cm sous la
console.
4. Serrez les deux contre-écrous d'insert en nylon
(Figure 2).
5. Fixez l'éclairage dans le trou de montage extérieur
du support avec un boulon de carrossier, une
rondelle de blocage et un écrou (Figure 2).
Form No. 3360-178 Rev A
Instructions de montage
Figure 2
2. Éclairage
