Toro 04062 Instructions De Montage

Kit d'éclairage à LED
Tondeuses Greensmaster
N° de modèle 04062
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Description
Faisceau de câblage
Éclairage à LED avec fixations (1 boulon, 1
rondelle, 1 écrou)
Entretoise
Écrou à embase
Rondelle
Barre droite
Barre gauche
Interrupteur
Boulon (5/16 x 1")
Boulon (3/8 x 1–1/4")
Boulon (5/16 x 2–3/4")
Ressort de retenue
Serre-câble
Remarque: Les côtés gauche et droit de la machine sont
déterminés d'après la position de conduite.
1. Retirez la douille de retenue de ressort située près de la
béquille.
2. Retirez les 2 boulons (3/8") fixant la plaque latérale
droite à la traverse arrière et au support de ressort
(Figure 2).
Remarque: N'intervenez que sur un côté à la fois.
Cela permettra de maintenir l'alignement de la traverse
arrière sur la machine.
3. Reposez la barre droite et le support de ressort
déposés précédemment sur la machine au moyen de 2
entretoises et 2 boulons (3/8 x 1–1/4") (Figure 2).
4. Retirez les 2 boulons (3/8") fixant la plaque latérale
gauche à la traverse arrière (Figure 2).
5. Posez la barre gauche sur le côté gauche avec 2
entretoises et 2 boulons (3/8 x 1–1/4").

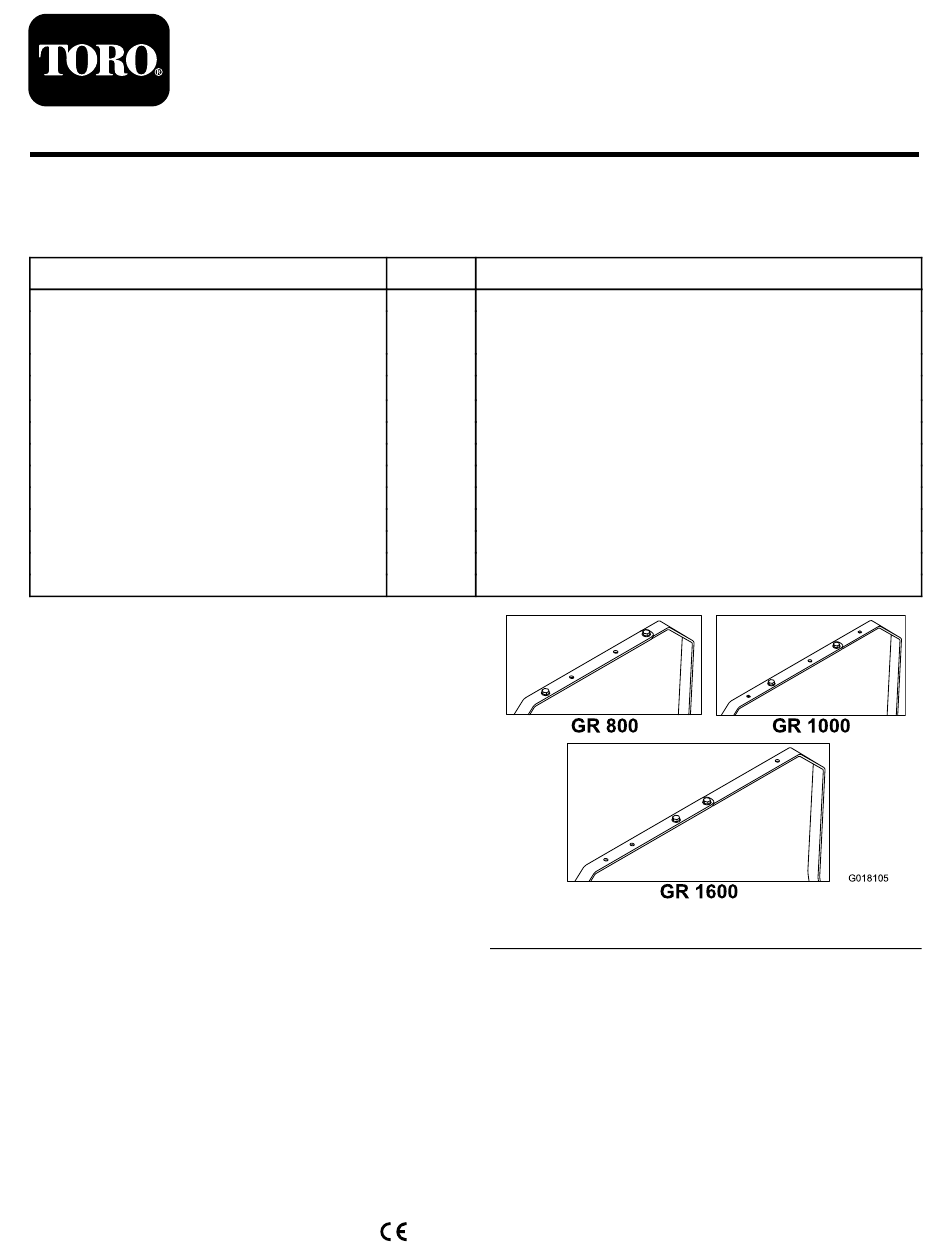

6. Fixez les deux barres ensemble au moyen de 2 boulons
(5/16 x 1"), 2 rondelles et 2 écrous à embase insérés
dans les trous correspondants au modèle approprié,
comme illustré à la Figure 1.
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Qté
1
2
4
2
2
1
1
1
2
4
1
1
6
Enregistrez votre produit à www.Toro.com.
® 800, 1000 et 1600 à partir de 2012
Utilisation
Pose du kit d'éclairage à LED.
GR 800
7. Montez les éclairages sur la barre et fixez chacun
d'entre eux au moyen des fixations fixées aux éclairages
(Figure 2).
8. Branchez le faisceau de câblage aux éclairages (Figure 2)
en connectant la longue branche à l'éclairage droit.
9. Retirez le connecteur du logement et posez le
commutateur dans le panneau de commande,
puis branchez le faisceau de câblage d'éclairage au
commutateur (Figure 2).
Traduction du texte d'origine (FR) Tous droits réservés *3372-662* B
Imprimé aux États-Unis.
Form No. 3372-662 Rev B
Instructions de montage
GR 1000
GR 1600
Figure 1
G018105
