Vocabulaire
VLT:
I
VLT,MAX
Le courant maximal de sortie.
I
VLT,N
Le courant nominal de sortie pouvant être fourni par le
variateur de vitesse.
U
VLT MAX
La tension maximale de sortie.
Sortie :
l
M
Le courant appliqué au moteur.
U
M
La tension appliquée au moteur.
f
M
TLa fréquence appliquée au moteur.
f
JOG
La fréquence appliquée au moteur lorsque la fonction
jogging est activée (via les bornes digitales ou le cla-
vier).
f
MIN
La fréquence minimale appliquée au moteur.
f
MAX
La fréquence maximale appliquée au moteur.

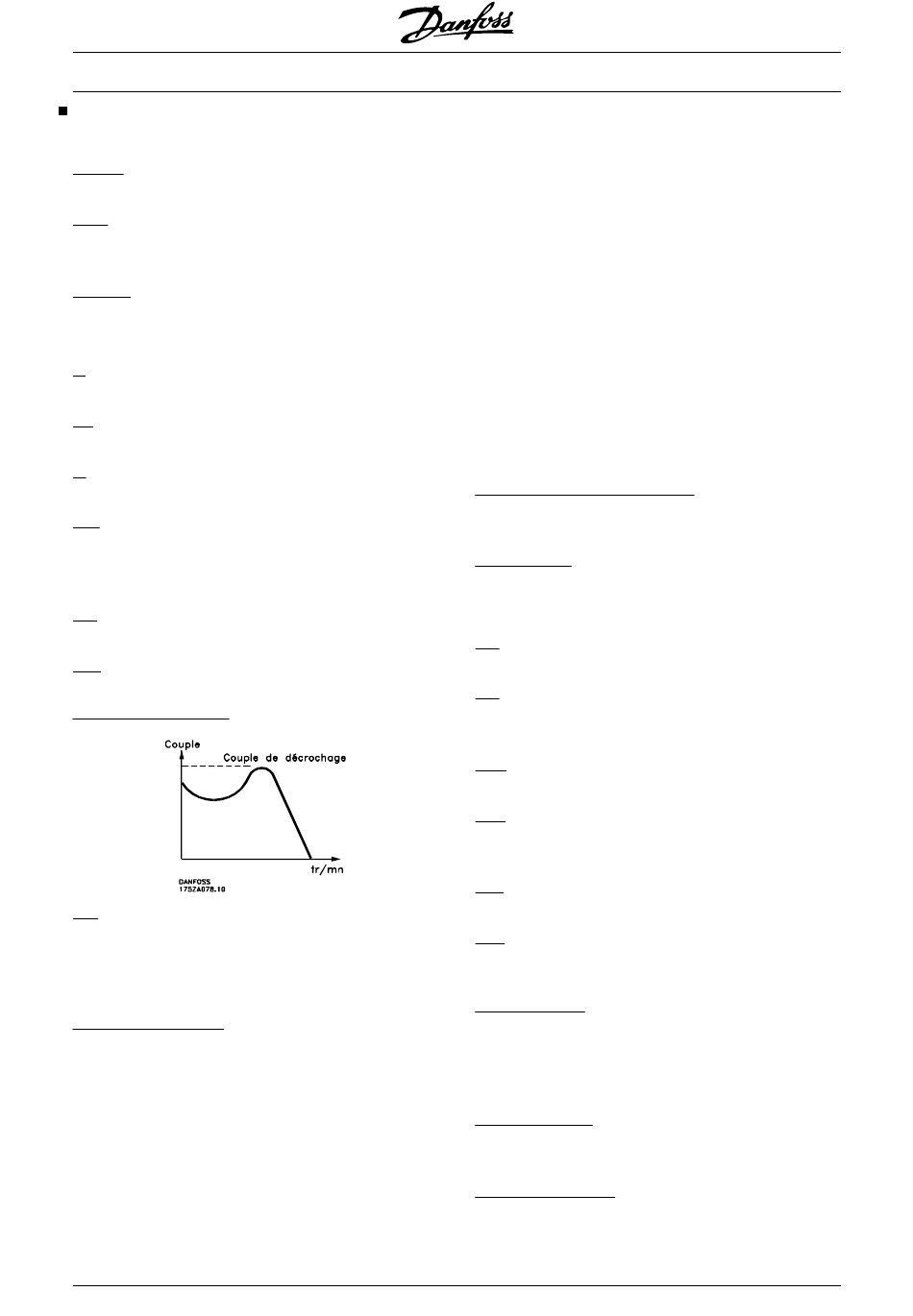

Couple de décrochage
•
VLT
Le rendement du variateur de vitesse est défini comme
le rapport entre la puissance dégagée et la puissance
absorbée.
Entrée :
Ordre de commande :
Le panneau de commande local et les entrées digita-
les permettent de démarrer et d'arrêter le moteur rac-
cordé.
Les fonctions sont divisées en deux groupes aux prio-
rités suivantes :
138
Manuel de configuration du VLT
Groupe 1
Groupe 2
Le groupe 1 est appelé ordre de démarrage désactivé.
Le groupe 1 diffère du groupe 2 du fait qu'il nécessite
l'annulation de tous les signaux d'arrêt pour que le
moteur puisse démarrer. Ensuite, le moteur est dé-
marré par un simple signal de démarrage du groupe
2.
Un ordre d'arrêt donné selon le groupe 1 entraîne l'af-
fichage de STOP (arrêt).
L'absence d'un ordre de démarrage selon le groupe 2
entraîne l'affichage de STAND BY (veille).
Ordre de démarrage désactivé :
Un ordre d'arrêt faisant partie du groupe 1 d'ordres de
commande, voir ce dernier.
Ordre d'arrêt :
Voir Ordres de commande.
Moteur :
I
M,N
Le courant nominal du moteur (plaque signalétique).
f
M,N
La fréquence nominale du moteur (plaque signaléti-
que).
U
M,N
La tension nominale du moteur (plaque signalétique).
P
M,N
La puissance nominale absorbée par le moteur (pla-
que signalétique).
n
M,N
La vitesse nominale du moteur (plaque signalétique).
T
M,N
Le couple nominal (moteur).
Références :
Réf. prédéfinie :
Une référence définie fixe pouvant être réglée de –
100% à +100% de la plage de référence. Quatre ré-
férences prédéfinies peuvent être sélectionnées par
l'intermédiaire des bornes digitales.
Réf. analogique :
Signal appliqué aux entrées 53, 64 ou 60. Tension ou
courant.
Réf. impulsionnelle :
MG.52.B1.04 - VLT
®
5000
RAZ, Arrêt en roue libre, RAZ et
Arrêt en roue libre, Arrêt rapide,
Freinage par injection de courant
continu, Arrêt et touche [Stop].
Démarrage, Impulsion de démar-
rage, Inversion, Démarrage avec
inversion, Jogging et Gel sortie
®
