Installation
6.1.6 Angle d'émission

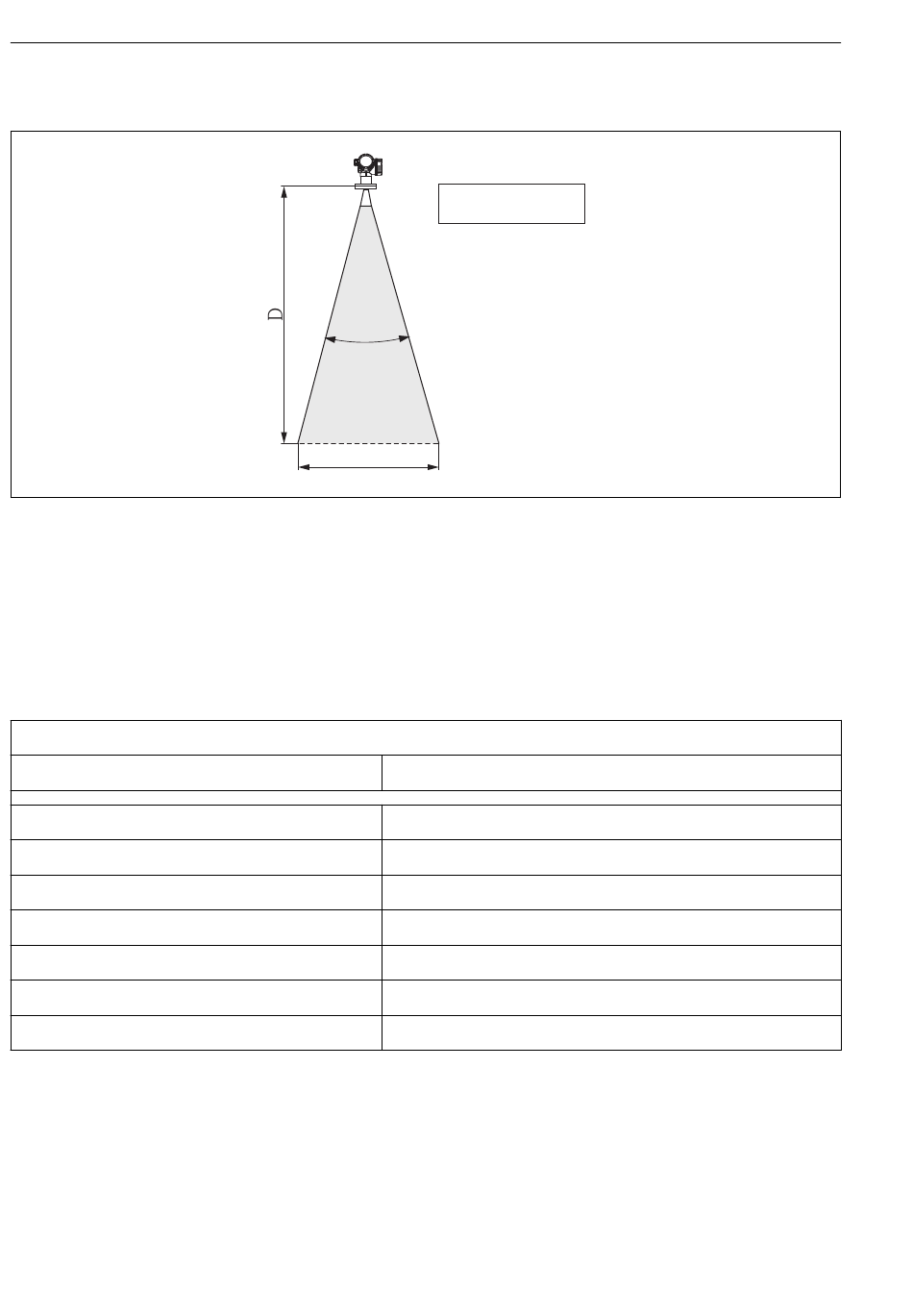

 4 Relation entre l' a ngle d' é mission α, distance D et largeur du faisceau W
L' a ngle d' é mission est l' a ngle α, pour lequel la puissance des ondes radar est encore au moins
égale à la moitié de la puissance maximale (amplitude 3 dB). Des micro-ondes sont également
émises à l' e xtérieur du faisceau et peuvent être réfléchies par des éléments parasites.
Diamètre du faisceau W en fonction de l' a ngle d' é mission α et de la distance D.
Angle d'émission α
Distance (D)
3 m (9,8 ft)
6 m (20 ft)
9 m (30 ft)
12 m (39 ft)
15 m (49 ft)
20 m (66 ft)
16
W 2 D tan
. .
=
a
W
FMR53
Diamètre du faisceau W
Micropilot FMR53, FMR54 PROFIBUS PA
a
_
2
23°
1,22 m (4 ft)
2,44 m (8 ft)
3,66 m (12 ft)
4,88 m (16 ft)
6,1 m (20 ft)
8,14 m (27 ft)
A0016891
