TI01041F/00/FR/07.16
71351837
Products
Information technique

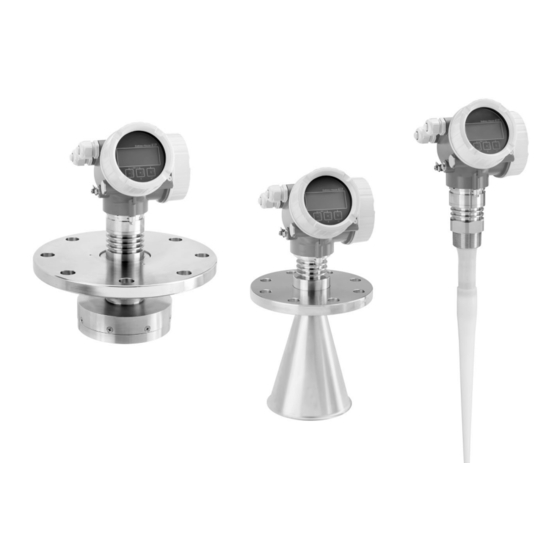

Micropilot FMR53, FMR54
Radar à émission libre
Mesure de niveau sur liquides
Domaines d'application
• Mesure de niveau continue et sans contact sur les liquides, pâtes et boues
• Antenne tige (FMR53) ; antenne cornet ou planar (FMR54)
• Gamme de mesure maximale : 20 m (66 ft)
pour le FMR54 avec antenne planar dans un tube de mesure : 38 m (125 ft)
• Température : –196...+400 °C (–321...+752 °F)
• Pression : –1...+160 bar (–14,5...+2 320 psi)
• Précision : ± 6 mm
• Certificats internationaux pour la protection contre les explosions ; WHG ;
agréments marine
• Protocole de linéarité (3 points, 5 points)
Principaux avantages
• Mesure sûre même en cas de fluctuations des propriétés du produit et du process
• Concept de gestion des données HistoROM pour mise en service, maintenance et
diagnostic simples et rapides
• Fiabilité très élevée grâce à la nouvelle évaluation Multi-Echo Tracking
• SIL2 selon IEC 61508, SIL3 pour la redondance homogène ou non homogène
• Intégration facile dans des systèmes de commande ou de gestion des équipements
• Interface utilisateur intuitive en langue nationale
• Test de validité simple pour SIL et WHG
• Heartbeat Technology™
