Aides Au Diagnostic; Réglage De La Référence De L'image - OMTech USB350e Mode D'emploi

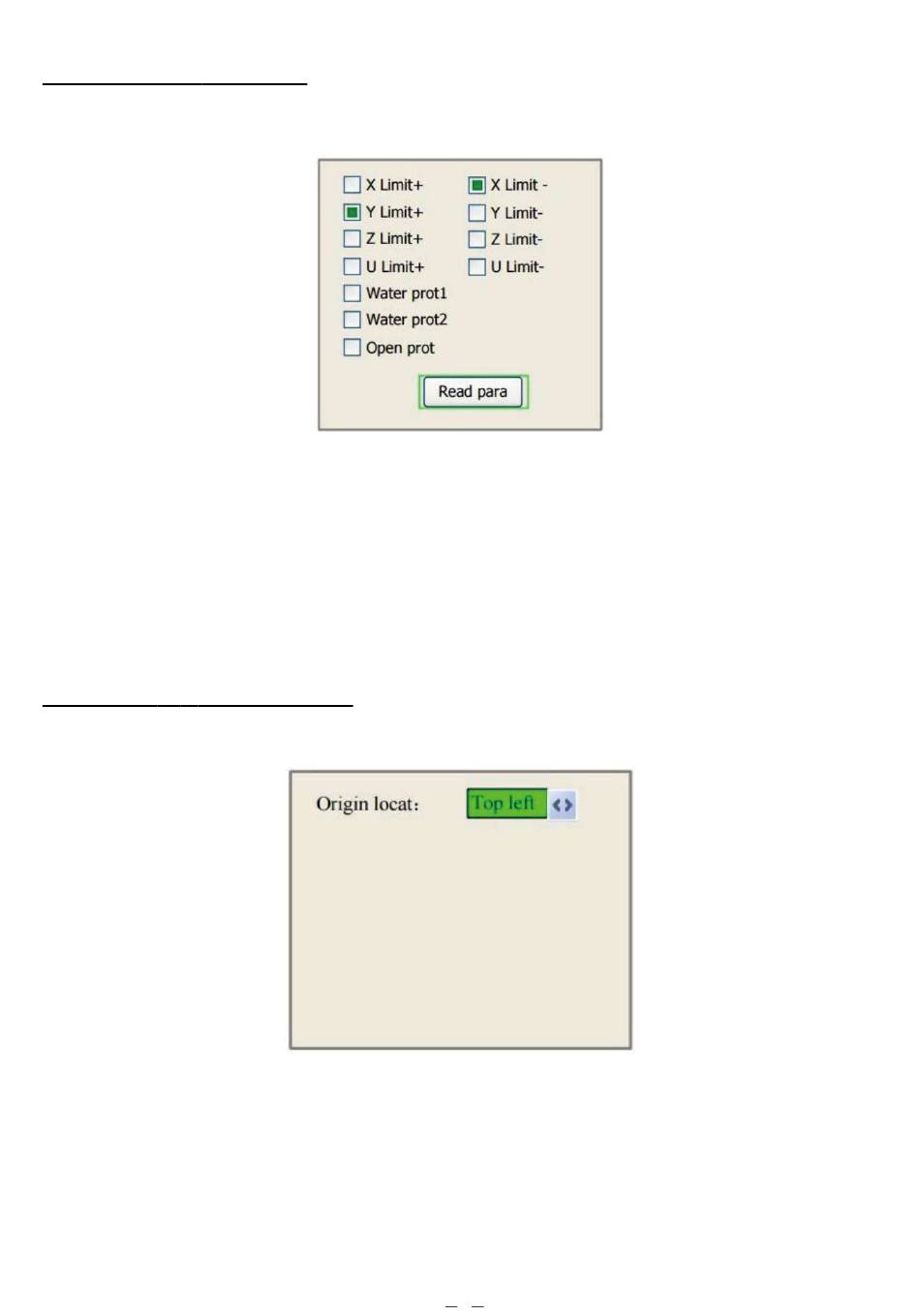

4.4.16 Aides au diagnostic

Lorsque Diagnostics est sélectionné, appuyez surENTRERet il apparaît à l'écran :
Le menu affiche les informations d'entrée et de sortie du matériel du système. Appuyez sur Read Para
pour accéder aux informations sur le matériel. Lorsque le signal matériel est déclenché, le petit losange à
gauche de l'option correspondante devient vert. Sinon c'est gris. PresseESC,pour revenir au menu
précédent.
4.4.17 Réglage de la référence de l'image
Lorsque l'origine de l'écran est sélectionnée, appuyez surENTRERet il apparaît à l'écran :
La position zéro relative est réglée dans ce menu. Avec différentes positions zéro, différentes images
miroir du graphique peuvent être générées via l'axe X/Y. L'opération est la même que celle décrite ci-
dessus.
32
