Festo CPV GE-IP-8 Serie Brève Description page 21

2.1 Asignación de pines de la conexión de alimentación

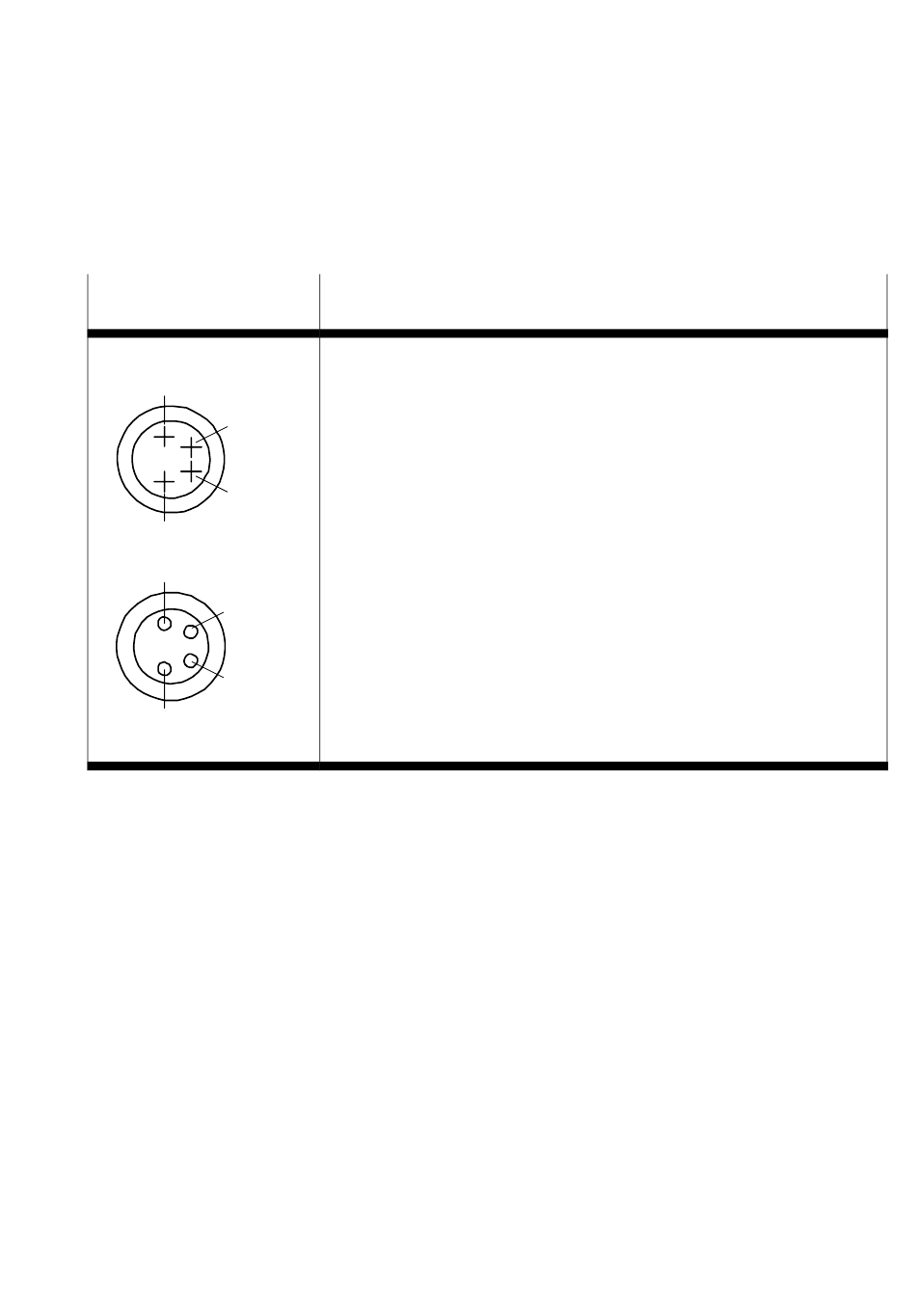

Conexiones M8
1
2
4
3
3
4
2
1
Festo CPV..−GE−IP−8 0211NH Español
Pin nº
Conexión de la alimentación (entrada)
1. Tensión 24 V DC para la electrónica (Vs)
2. Tensión de carga de 24 V DC para válvulas (Vp)
3. 0V de la electrónica (Vs)
4. 0 V de las válvulas (Vp)
Conexión de la alimentación de tensión
(continuidad)
1. Tensión 24 V DC para la electrónica (Vs)
2. Tensión de carga de 24 V DC para válvulas (Vp)
3. 0V de la electrónica (Vs)
4. 0 V de las válvulas (Vp)
