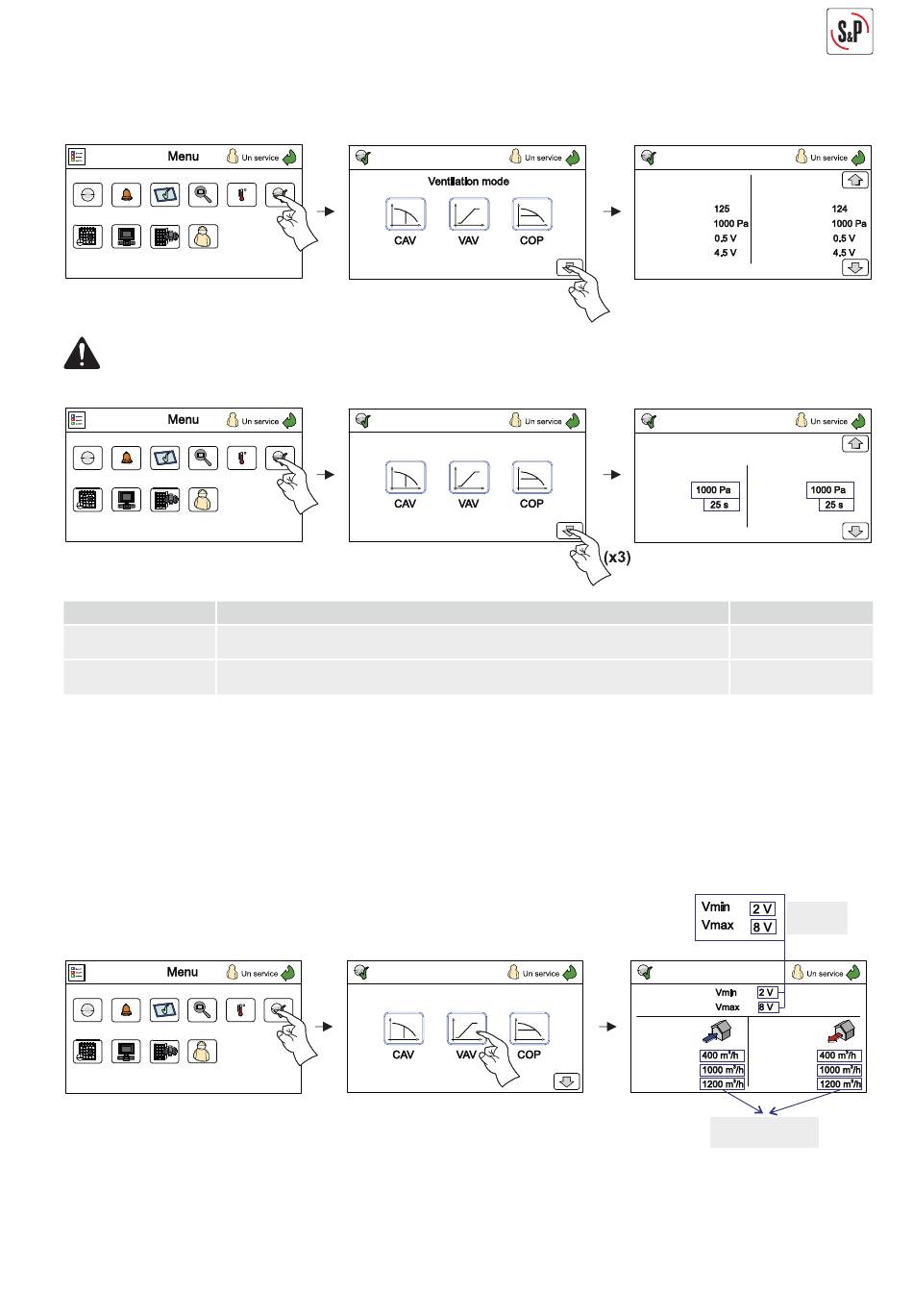

Suivez cette séquence pour vérifi er les caractéristiques rentrée dans l'unité :
Occasionnellement, en fonction des caractéristiques des conduits et des éléments de régulation, il peut être né-
cessaire de modifi er les bandes proportionnelles et les temps d'intégrales de la sortie du régulateur de vitesse
du ventilateur. Pour modifi er les bandes proportionnelles et intégrales, suivez la séquence suivante :
Problème de régulation Comportement
Il n'est pas possible de maintenir un flux d'air stable grâce aux ventilateurs vitesses de
Régulation instable
pompage et vide constamment.
Le point de consigne du débit d'air n'est pas atteint. L'augmentation de la vitesse des
Régulation lente
ventilateurs est trop lente.
19.1.2. Fonctionnement débit variable (VAV)
Mode recommandé pour les installations nécessitant une adaptation des débits de ventilation en fonction d'un signal
analogique externe (0-10V) de type sonde de qualité d'air par exemple.
La valeur du point de consigne dépend d'un signal externe 0-10V.
L'accès au menu de paramétrage simplifi é permet de défi nir :
• La sélection de la plage utile du signal 0-10V (voir l'exemple ci-dessous).
• La plage de débit au souffl age et à l'extraction.
Réglages
Réglages
Mode ventilation
Réglages
Mode ventilation
Réglages
Ventilateur Ventilateur
d'air soufflé d'air extrait
Paramètre K Paramètre K
Capteur de pression Capteur de pression
Signal mini Signal mini
Signal maximal Signal maximal
Réglages
Paramètres PI
Ventilateur Ventilateur
d'air soufflé d'air extrait
Bande P Bande P
Je-temps Je-temps
Réglages
Augmenter la bande P
Réduire le temps I
Réduire la bande P
Augmenter le temps I
Plage du
capteur
Menu VAV
Soufflage Extraction
m /h à Vmin m /h à Vmin
3 3
m 3 /h à Vmax m 3 /h à Vmax
extra m /h extra m /h
3 3
Plage de débit
soufflage / extraction
