Branchement à votre système d'arrosage (suite)
Nuance
Autres programmateurs
Les deux situations les plus courantes sont présentées ci-dessous.
1. Électrovannes à solénoïde 24 volts seules (sans pompe de
surpression) (voir Figure 2).
Programmateurs
Rain/Freeze-Clik
Rain/Freeze-Clik
Hunter
Voir gure A
Avec les deux fils de la sonde Rain-Clik au programmateur, identifiez
le fil de masse commun des électrovannes à solénoïde. S'il est branché
à la borne neutre du programmateur, débranchez-le. Raccordez un fil
de la sonde Rain-Clik à la borne neutre (normalement marquée "C")
du programmateur. Raccordez l'autre fil de la sonde Rain-Clik au fil
commun destiné aux électrovannes.
Remarque : Le fil commun destiné aux électrovannes n'a pas à être
interrompu au niveau du programmateur. La sonde Rain-Clik peut être
Voir gure 1
branchée à n'importe quel endroit le long du fil commun.
Autres
Rain/Freeze-Clik
programmateurs
C
1
2
Vannes
Solénoïdes
Fil commun à toutes les vannes
Voir gure 2

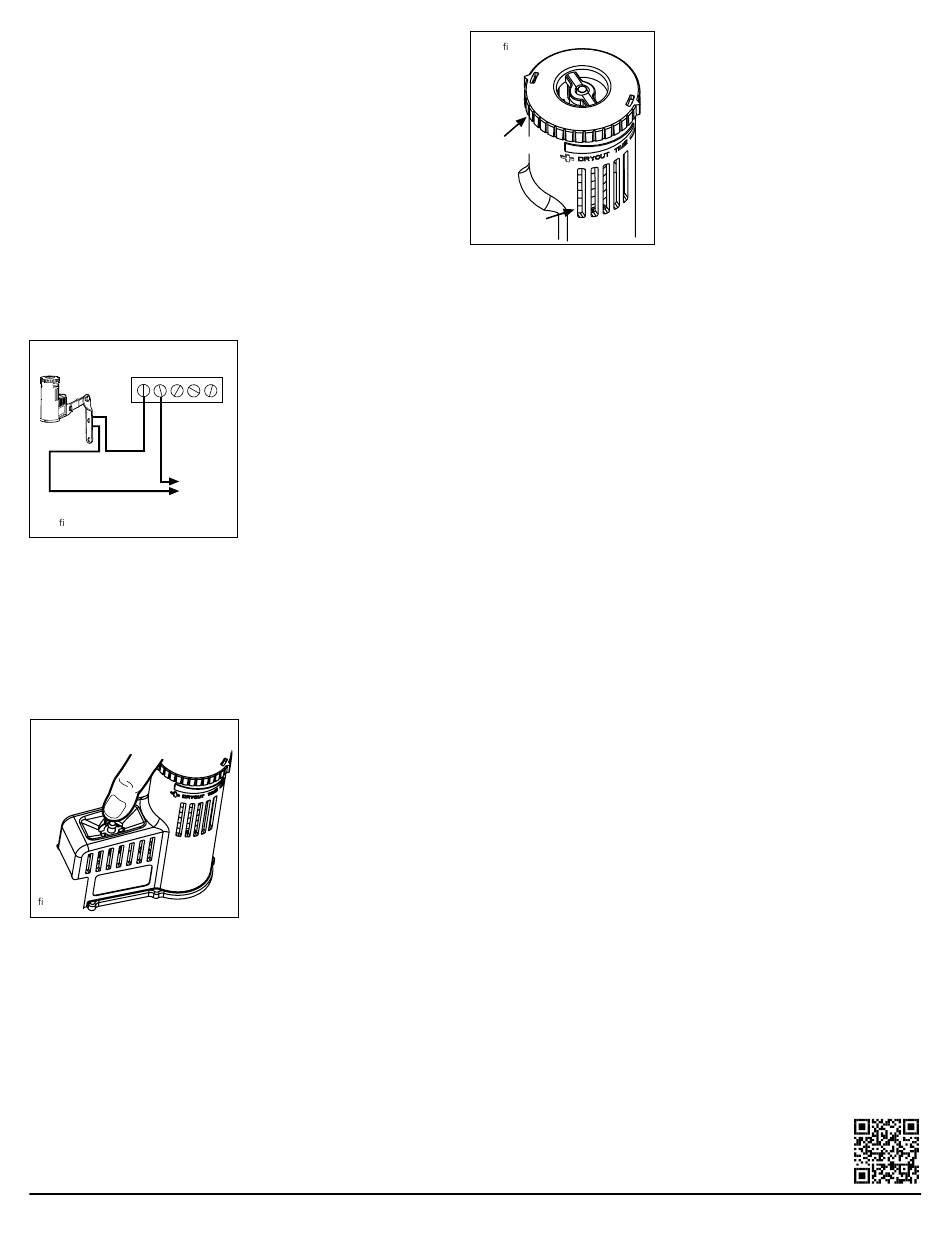

Test de fonctionnement pour vérifier que les branchements sont
corrects
Activez une zone du système d'arrosage qui soit visible pendant
que vous vous trouvez à portée de la sonde Rain-Clik. Libérez
manuellement la tige située sur la sonde Rain-Clik jusqu'à ce que
vous entendiez le commutateur cliquer. La zone d'arrosage devrait
s'arrêter instantanément. Si ce n'est pas le cas, assurez-vous que
les branchements sont corrects. Il n'est pas nécessaire de faire un
essai "sous pluie" de la sonde Rain-Clik, même si cela constitue un
excellent test de fonctionnement (voir Figure 3).
Poussez manuellement la tige de
commande sur le haut du Rain Clik
Voir
gure 3
Réglages et fonctionnement
Voir gure 4
La sonde Rain-Clik peut empêcher le système d'arrosage de démarrer
ou de continuer en cas de précipitations. Le temps nécessaire à
la sonde Rain-Clik pour se réinitialiser à un fonctionnement en
arrosage normal une fois que la pluie s'est arrêtée est déterminé
Capuchon
par les conditions météorologiques (vent, ensoleillement, humidité,
de l'évent
etc.).Ces conditions détermineront la vitesse à laquelle les disques
hygroscopiques sécheront et, étant donné le terrain à arroser est
également soumis aux mêmes conditions, leurs vitesses respectives
de séchage seront à peu près équivalentes. Donc, quand le terrain
Évents
aura besoin de plus d'eau, la sonde Rain-Clik sera déjà réinitialisée
pour permettre au système d'arrosage de passer au cycle programmé
suivant.
© 2018 Hunter Industries Incorporated | www.hunterindustries.com
Voir gure 1
Autres
Rain/Freeze-Clik
programmateurs
C
1
2
Poussez manuellement la tige de
commande sur le haut du Rain Clik
Vannes
C
Solénoïdes
Fil commun à toutes les vannes
P MV
SEN
Voir gure 2
SEN
TEST
Voir
gure 3
Voir gure 4
3
4
Capuchon
de l'évent
Évents
Voir
gure 3
Voir gure 4
3
4
Capuchon
de l'évent
Évents
La sonde Rain-Clik utilise une technologie à disque simple pour arrêter votre
système d'arrosage durant les 5 premières minutes suivant le début des
précipitations. Pour des petites averses et des quantités de précipitations
inférieures à 3 mm (1/8"), le disque simple arrêtera le système pendant
30 minutes à 4 heures en fonction des conditions météorologiques. Le réglage
du capuchon de l'évent n'aura pas d'incidence sur le temps de séchage du disque
simple. Pour des plus grosses averses, supérieures à 3 mm, la colonne du disque
maintiendra le système arrêté pour une durée appropriée. Le temps de séchage
de la colonne du disque est contrôlé par le réglage du capuchon de l'évent.
Shuntage de la sonde de pluie
Les programmateurs Hunter sont équipés d'un commutateur de
contournement intégré qui permet de court-circuiter une sonde de
pluie active. Pour les programmateurs qui ne sont pas équipés de cette
fonctionnalité, si vous voulez pour une raison quelconque court-circuiter le
fonctionnement de la sonde Rain-Clik, (ex : pour activer votre système même
si la sonde Rain-Clik s'est arrêtée pour cause de précipitations), il y a une façon
simple de le faire : ajoutez notre boîtier de commutateur de contournement. Il
se fixe sur ou à côté du programmateur, et il suffit d'actionner le commutateur
pour contourner la sonde Rain-Clik.
Remarque : Généralement, l'utilisation d'un commutateur "manuel" sur des
programmateurs non fabriqués par Hunter n'active pas le contournement.
Maintenance
Aucune maintenance n'est requise pour l'unité. La sonde Rain-Clik sans fil n'a
pas à être retirée ou couverte pour hivérisation.
Dépannage
Effectuez d'abord ces simples vérifications avant de supposer que l'unité est
défectueuse et de la remplacer. Le système ne démarre pas du tout :
A. Vérifiez d'abord si les disques de la sonde Rain-Clik sont secs et si le
commutateur "clique" librement en marche/arrêt en appuyant sur la partie
supérieure de la tige.
B. Vérifiez ensuite la présence d'éventuelles coupures dans les branchements
au récepteur de la sonde Rain-Clik et vérifiez tous les raccords de fils.
C. Ensuite, vérifiez si le fil menant à la sonde Rain-Clik n'est pas rompu et
vérifiez les branchements de tous les fils.
D. Assurez-vous que la température est supérieure à 3 °C (37 °F)
(pour le modèle Rain/Freeze-Clik).
Le système ne s'arrête pas même après d'importantes précipitations :
A. Vérifiez que les branchements sont corrects (reportez-vous à la section "Test
de fonctionnement pour vérifier que les branchements sont corrects").
B. Est-ce que la pluie qui tombe atteint réellement la sonde Rain-Clik ?
Assurez-vous qu'il n'y a pas d'obstacles aux précipitations,
tels que des surplombs, des arbres ou des murs.
Besoin d'aide ? Rendez-vous sur hunter.direct/rainclikhelp
Fabriqué sous modèle déposé aux États-Unis Tous les modèles Rain-Clik sont
certifiés par Underwriters Laboratories, Inc. (UL). Des échantillons de ces appareils
ont été évalués par UL et jugés conformes aux normes UL applicables en termes de sécurité.
Il existe une possibilité de réglage sur
la sonde Rain-Clik qui ralentit la vitesse
de réinitialisation. En fermant "l'évent"
(voir Figure 4) pour couvrir partiellement
ou complètement les ouvertures de
ventilation, les disques hygroscopiques
sécheront plus lentement. Ce réglage
peut compenser un emplacement
d'installation "excessivement ensoleillé"
ou des conditions du sol spécifiques. C'est
la pratique qui déterminera le mieux le
réglage idéal de l'évent.
LIT-358 D 6/18
