REMARQUE : Dans un Boîtier d'extension SC180, le contrôleur de stockage de gauche est le
contrôleur de stockage, et le contrôleur de stockage de droite est le contrôleur de stockage.
1.
Connectez un câble SAS du port A ducontrôleur de stockage 1 au boîtier d'extension : port C du
module EMM de gauche.
2.
Connectez un câble SAS du port B ducontrôleur de stockage 2 au boîtier d'extension : port B du
module EMM de gauche.
3.
Connectez un câble SAS du port A ducontrôleur de stockage 2 au boîtier d'extension : port C du
module EMM de droite.
4.
Connectez un câble SAS du port B ducontrôleur de stockage 1 au boîtier d'extension : port B du
module EMM de droite.

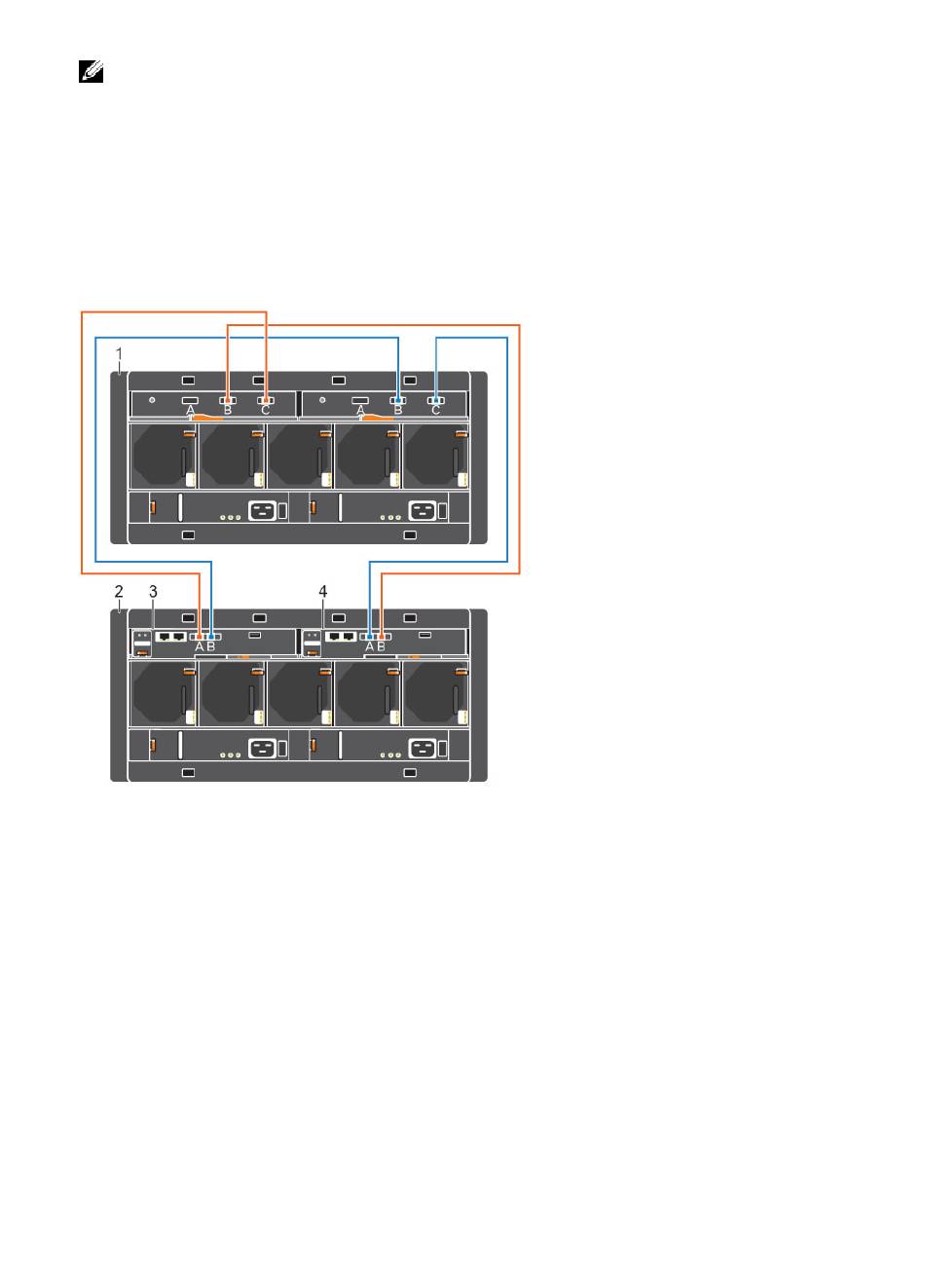

Figure 4. Câblage d'un Boîtier d'extension SC180 à un Contrôleur de Stockage SCv2080
1.
Boîtier d'extension SC180
3.
Contrôleur de stockage 1
Connexion des câbles d'alimentation
Connectez les câbles d'alimentation au boîtier d'extension.
1.
Placez les interrupteurs électriques du boîtier d'extension sur la position Arrêt avant de connecter les
câbles d'alimentation.
2.
Branchez les câbles d'alimentation sur les blocs d'alimentation dans le châssis de boîtier d'extension.
8
2.
Système de stockage
4.
Contrôleur de stockage 2
