Oventrop strypventil "Hycocon" monteras i värme-, kyl- och tappvattensystem och gör det möjligt att balansera kret-
sar med olika lednings- och apparatmotstånd, så att flödet alltid blir exakt. Dimension DN 15 - DN 25 kan medels ett
specialverktyg (Demoblock Art.-nr. 1188051), utan avtappning av systemet, förändras till:
– Differenstryckventil
– Termostatventil (t.ex. elektrotermiska ställmotorer)
– Avstängningsventil
Vid DN 32 och 40 sker bytet direkt, utan specialverktyg.
Den nominella bredden DN 50 kan byggas om till differenstryckventilen. Anläggningen måste rensas för detta.
Den medföljande förpackningen kan även användas som isolering (max. 110 °C).
Det är viktigt att flödet genom ventilen följer ventilhusets pilmakering. Ventilen monteras alltid mellan raka rörändar av
min. 3 x D (3 x diameter).
Önskat förinställningsvärde avläses ur tryckfallsdiagrammen. Förinställningsvärdet är avläsbart genom vertikalskala
(grovinställning) och tiondelsskala (fininställning). Förinställningsvärdet ändras ej genom öppning och stängning av
ventilen.
Förinställning:
1. Förinställ ventilen genom att vrida handratten.
a. Grovinställningen görs längs vertikalskalan. Varje skalstreck (se visaren) motsvarar ett varv med handratten.
b. Fininställning görs med tiondelsskalan. Här motsvarar varje skaldel 1/10 varv.
2. Med skruvmejsel (3-4 mm) skruvas innerspindeln medurs till stopp.
3. Blockering av förinställningsvärdet är möjligt genom blockeringsstift (tillbehör 1061792)
För att mäta flöde erbjuder Oventrop två olika mätinstrument :
Oventrop "OV-DMC 2"-mätsystem
Oventrop "OV-DMPC"-mätsystem
En lista över tillbehör och ytterligare isoleringar finns i katalogen.
Rätten till tekniska ändringar utan föregående varning förbehålles.
6

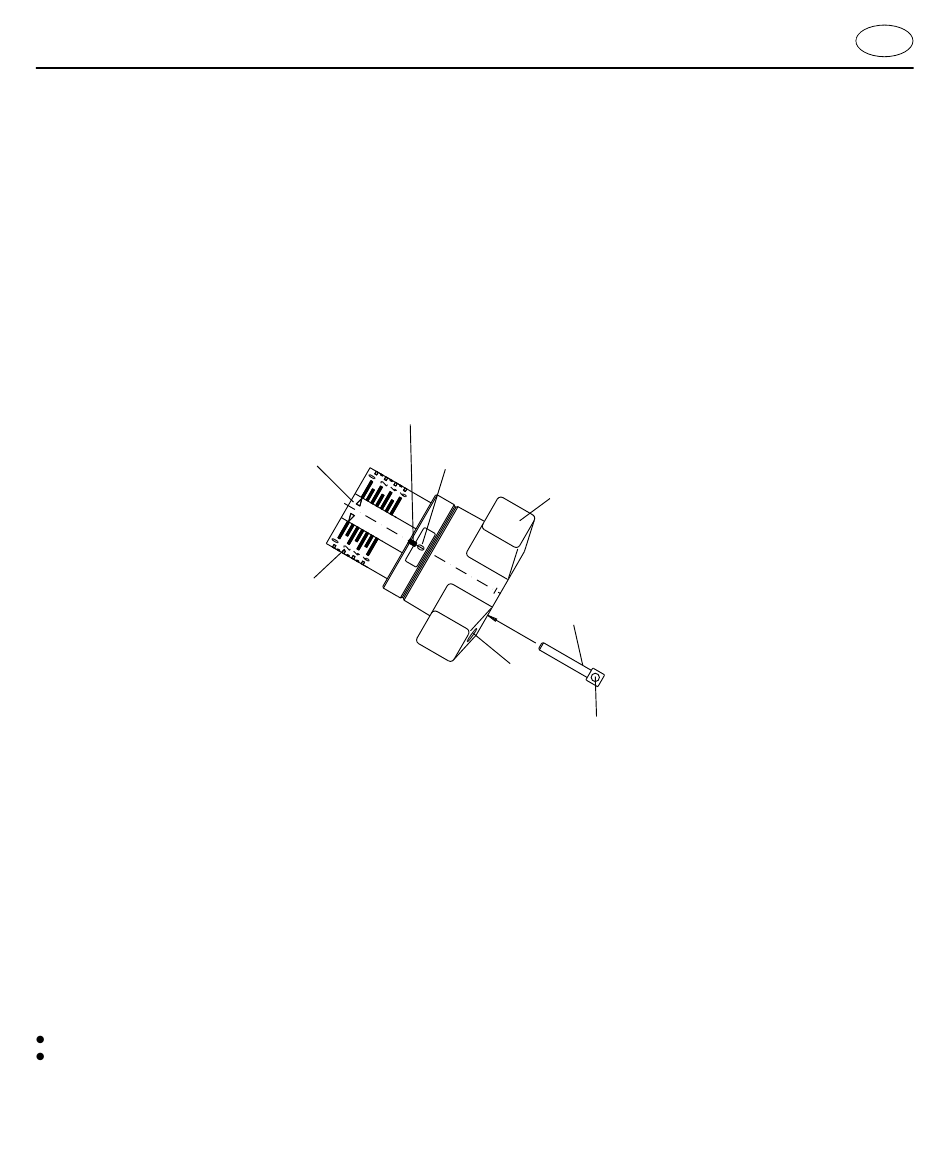

Förinställning
Markering
Visare
Grovinställning
Fininställning
Handratt
Blockeringsstift
Öppning för
plombertråd
Hål för plombertråd
