5. Serrez les vis de bride en croix et de manière homogène au couple de serrage prescrit.

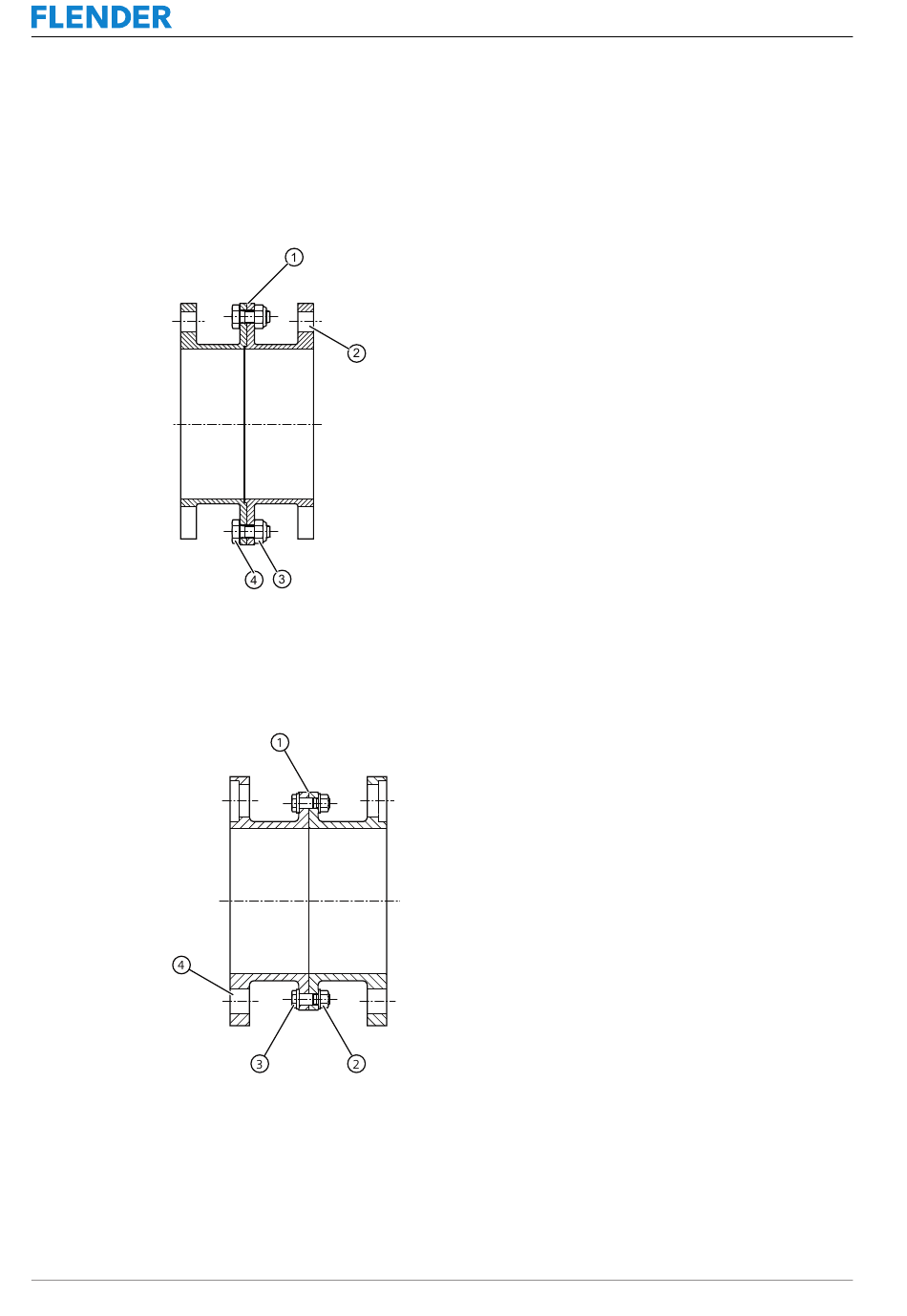

Manchon U avec centrage
Image 5-7: Manchon U avec centrage
①
②
Manchon U avec vis de calibrage
Image 5-8: Manchon U avec vis de calibrage
①
②
M8704-01fr
Les couples de serrage sont indiqués à la section Vissage des raccords à bride et de la
douille U sans isolation contre les courants de fuite (Page 132).
Marquage avec manchon équilibré
Alésage d'ajustement
Marquage avec manchon équilibré
Écrou à embase
③ Forme V de l'écrou de sécurité tout-acier
④ Vis à tête hexagonale
③ Vis de calibrage
④ Alésage d'ajustement
Édition 09/2022
Montage
5.2 Montage de l'accouplement
