Réglages pneumatiques
Réglage de l'air de
maintien
Réglage du vide
50
10.3 Ajuster le vide, l'air de maintien et l'arrivée d'air
C
B

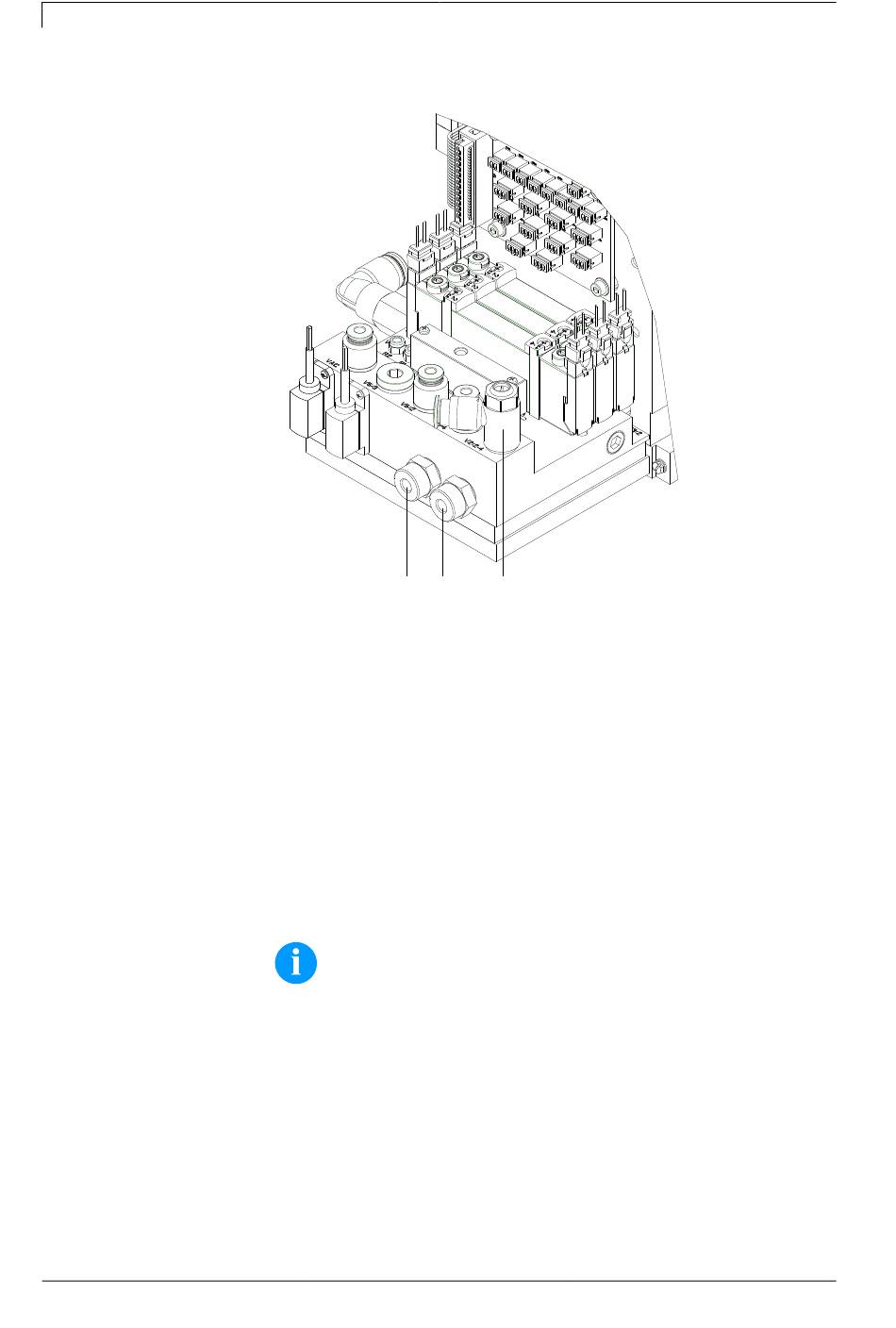

Figure 32
L'air de maintien destiné à souffler l'étiquette au niveau du patin peut
être réglé par la vanne réductrice (C).
Régler l'air de maintien de sorte que l'étiquette soit soufflée sur
le patin si possible sans tourbillonnement.
Pour renforcer l'air de maintien, tourner la vis de la vanne (C)
dans le sens inverse des aiguilles d'une montre.
En cas de besoin, modifier la direction du flux d'air (voir chapitre
9.4, page 44).
REMARQUE!
Le réglage du vide permet de modifier l'avancement de
l'étiquette jusqu'à sa fixation définitive par effet ventouse sur
le patin. En cas de vide trop important, l'avancement peut être
arrêté prématurément.
La vanne (B) permet de modifier le vide d'aspiration de l'étiquette sur
le patin.
Régler le vide de sorte que l'étiquette puisse être aspirée de
façon sûre.
Pour renforcer le vide, tourner la vis de la vanne (B) dans le
sens inverse des aiguilles d'une montre.
