Endress+Hauser Micropilot FMR53 Instructions Condensées page 26

Montage
Indications sur le piquage
1
2

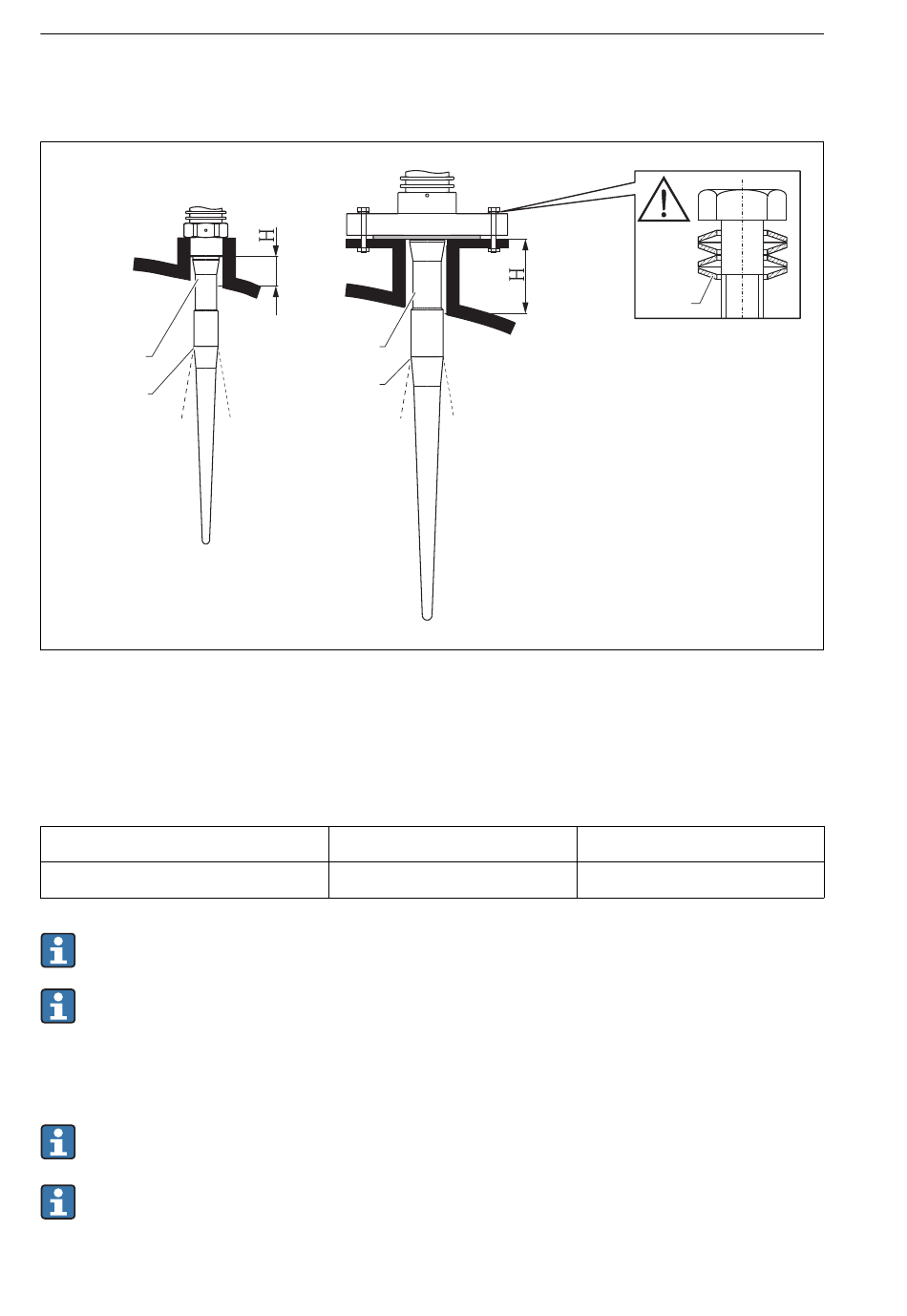

 6 Hauteur du piquage pour l' a ntenne tige (FMR53)
1 Longueur inactive de l' a ntenne
2 Sortie de faisceau à partir de ce point
3 Rondelles élastiques
Longueur de l'antenne
H
La partie inactive (1) de l' a ntenne tige doit être plus longue que le piquage.
Dans le cas de brides plaquées PTFE : utiliser des rondelles élastiques (voir figure)
pour compenser l' a ffaissement du placage de la bride
Il est recommandé de resserrer régulièrement les vis de fixation en fonction de la
température et de la pression de process.
Couple de serrage recommandé : 60...100 Nm (44,25...73,75 lbf ft)
L' é paisseur du placage PTFE de la bride est de 4 mm (0,16 in). Cela correspond à
la distance d' a justement maximale des rondelles élastiques.
Généralement, le placage PTFE de la bride sert aussi de joint entre le piquage et la
bride de l' a ppareil.
26
Micropilot FMR53, FMR54 FOUNDATION Fieldbus
1
2
390 mm (15,4 in)
< 100 mm (3,94 in)
3
A0016821
540 mm (21,3 in)
< 250 mm (9,84 in)
