Câblage
3 Câblage
ATTENTION
!
Danger ! Tension électrique !
‣
L' a ppareil doit être raccordé lorsqu' i l est hors tension.
‣
Seuls des appareils certifiés (disponibles en option) peuvent être raccordés en zone Ex.
Respectez les consignes et schémas contenus dans les documentations Ex en supplément de
ce manuel. Pour tout renseignement complémentaire, contactez votre agence
Endress+Hauser.

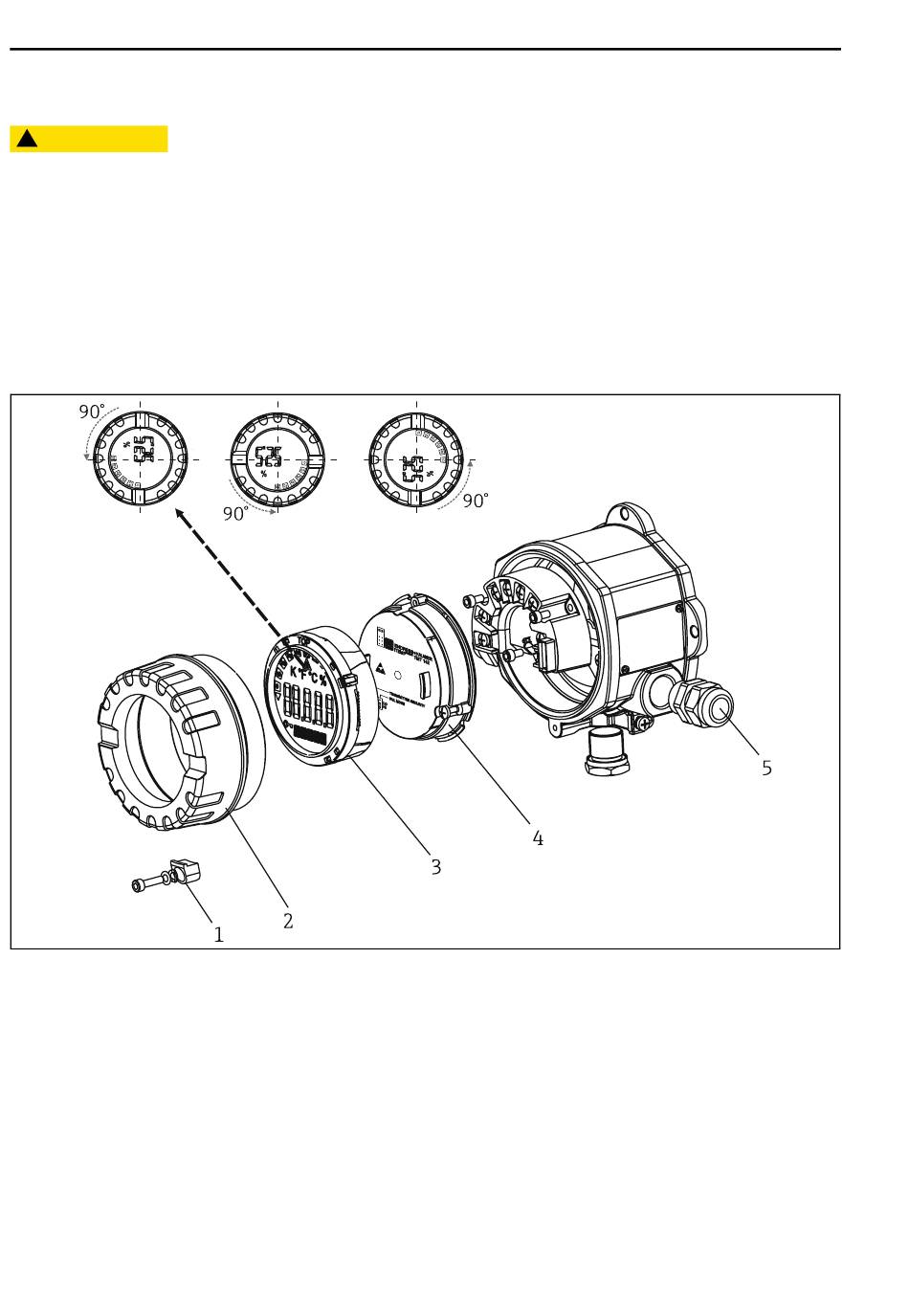

Fig. 2: Ouverture du transmetteur de terrain
Pour le câblage de l' a ppareil, procédez de la façon suivante :
1. Enlever la griffe de sécurité (Pos. 1).
2. Dévisser le couvercle du boîtier sur le compartiment de raccordement avec le joint torique
(Pos. 2).
3. Retirer le cas échéant l' a ffichage avec la sécurité antirotation de l' é lectronique (Pos. 3).
4. Desserrer les deux vis de l' é lectronique et retirer l' é lectronique (Pos. 4).
5. Ouvrir les presse-étoupe (Pos. 5) sur l' a ppareil.
38
TMT142 HART®
A0007959
