LED témoins d'alimentation "L1" et "L2" (LED verte)
Les LED témoins d'alimentation indiquent l'état de l'alimentation aux bornes L1 et L2.
LED L1/L2
Couleur de la
Etat de la LED
LED
Vert
Allumée
-
Eteinte
Remarque
Si la LED verte n'est pas allumée, aucune autre LED témoin n'est allumée.
LED de port "P" (LED vertes/jaunes)
Les LED de port affichent l'état des ports.
Couleur de la
Etat de la LED
LED
Vert
Allumée
Verte
Clignotement
Jaune
Clignotement
3.5
Bouton SET
Position
Le bouton "SET" se trouve en face avant de l'appareil.

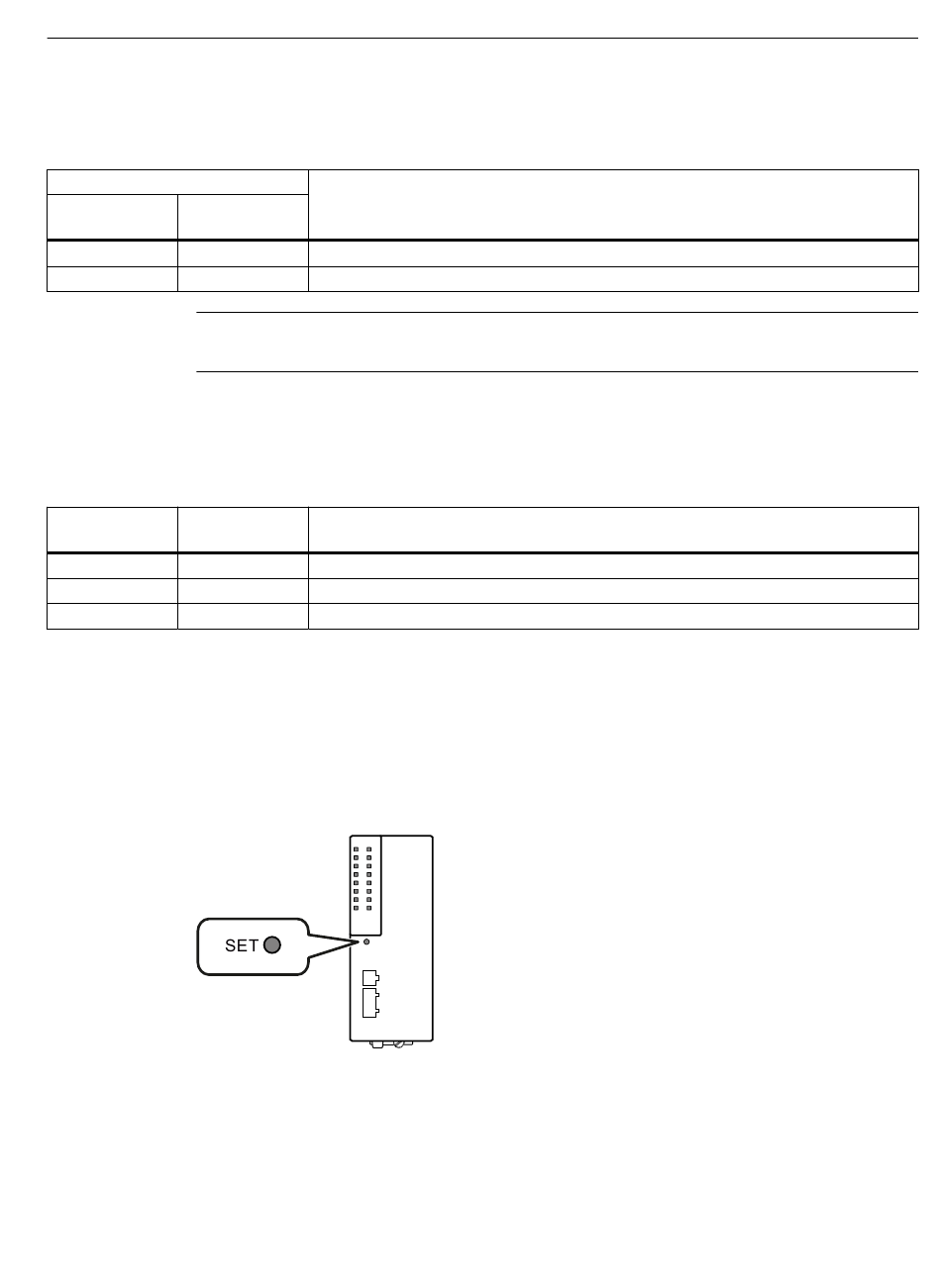

Figure 3-1
Fonction
Le bouton SET permet d'afficher et d'éditer le masque de signalisation configuré de l'appareil.
SCALANCE XCH-100/XCM-100
Manuel, 11/2022, C79000-G8977-C662-01
Connexion L1/L2
L'alimentation L1 et/ou L2 est connectée.
Les alimentations L1 et L2 ne sont pas connectées ou L1 et L2 < 18 V.
Signification
Liaison disponible, pas de réception de données sur le port.
Paramétrage ou affichage du masque de signalisation
Liaison disponible, réception de données sur le port.
Position du bouton "SET"
Description
3.5 Bouton SET
17
