Manuels Connexes pour Siemens SIMATIC NET RUGGEDCOM RS910W
Sommaire des Matières pour Siemens SIMATIC NET RUGGEDCOM RS910W
- Page 1 Édition 04/2022 Manuel d'installation SIMATIC NET Commutateurs Ethernet robustes RUGGEDCOM RS910W https://www.siemens.com/ruggedcom...
- Page 2 Avant-propos Introduction Installation de l'appareil SIMATIC NET Gestion de l'appareil Commutateurs Ethernet robustes RUGGEDCOM RS910W Ports de communication Caractéristiques techniques Manuel d'installation Certification 04/2022 C79000-G8977-1031-13...
- Page 3 Tenez compte des points suivants: AVERTISSEMENT Les produits Siemens ne doivent être utilisés que pour les cas d'application prévus dans le catalogue et dans la documentation technique correspondante. S'ils sont utilisés en liaison avec des produits et composants d'autres marques, ceux-ci doivent être recommandés ou agréés par Siemens. Le fonctionnement correct et sûr des produits suppose un transport, un entreposage, une mise en place, un montage, une mise en service,...
-
Page 4: Table Des Matières
Accès à la documentation ....................... v Marques déposées ........................v Garantie ..........................v Formation ..........................vi Assistance client ........................vi Contacter Siemens ......................... vii Introduction ........................... 1 Caractéristiques essentielles .................. 2 Description ......................3 Outils et matériel requis ..................4 Mise hors service et mise au rebut ................ - Page 5 Table des matières 4.3.2 Caractéristiques radio ..................26 4.3.3 Attributions de canal pour IEEE 802.11b/g ............27 Ports série ......................28 4.4.1 Ports série DB9 RS232/RS485/RS422 ..............28 4.4.2 Ports série RJ45 RS232/RS485/RS422 ..............29 4.4.3 Ports série fibre RS232/RS485/RS422 ..............29 4.4.4 Raccordement de plusieurs appareils RS485 ............
-
Page 6: Avant-Propos
Garantie Siemens garantit ce produit pendant une période de cinq (5) ans à partir de la date d'achat, sous réserve d'un retour à l'usine pour une maintenance pendant la durée de la garantie. Ce produit ne contient aucune pièce pouvant être réparée par l’utilisateur. -
Page 7: Formation
Siemens. Formation Siemens propose une large gamme de services de formation, allant de la formation en entreprise avec différents cours standard sur le fonctionnement en réseau et les commutateurs et routeurs Ethernet aux cours personnalisés sur site adaptés aux besoins du client, à... -
Page 8: Contacter Siemens
(SR). Pour localiser un centre d'appel local, consultez la page Web https://w3.siemens.com/aspa_app/?lang=fr. Appli mobile Installez l'appli Industry Online Support de Siemens AG sur n'importe quel appareil mobile fonctionnant sous Android, Apple iOS ou Windows et : • Accédez à toute la bibliothèque de documentation d'aide de Siemens, y compris aux FAQ et manuels •... - Page 9 Avant-propos Contacter Siemens viii RUGGEDCOM RS910W Manuel d'installation, 04/2022, C79000-G8977-1031-13...
-
Page 10: Introduction

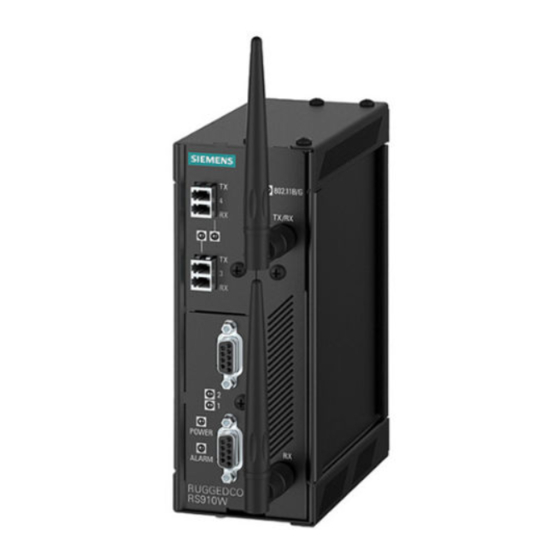

Introduction Le RUGGEDCOM RS910W est un serveur de périphérique série pour le secteur de la fourniture d'énergie, qui combine un réseau local (LAN) IEEE 802.11b/g avec des ports Ethernet et série câblés. Il permet aux concepteurs de réseau de connecter n'importe quel appareil série RS232/422/485 à... -
Page 11: Caractéristiques Essentielles
Introduction 1.1 Caractéristiques essentielles adapté pour la création de réseaux Ethernet pour des applications de commande critiques temps réel. Caractéristiques essentielles Serveur du périphérique série • 2 x ports série RS485/RS422/RS232 entièrement conformes à EIA/TIA (sélectionnables par le logiciel) • Débits jusqu'à 230 kbit/s •... -
Page 12: Description
Introduction 1.2 Description Description Le RUGGEDCOM RS910W propose de nombreux ports, éléments de commande et LED de signalisation en face avant pour la connexion et la configuration de l'appareil ainsi que le dépannage. LED POWER LED ALARM Ports Ethernet cuivre (10/100Base-TX) ou fibre optique (100Base-FX) [en option] Ports Ethernet sans fil Ports série Port de console RS232 (série) -
Page 13: Outils Et Matériel Requis
Introduction 1.3 Outils et matériel requis • "Caractéristiques techniques du relais d'alarme de sécurité (Page 32)" Borniers d'alimentation Borniers enfichables pour la connexion d'une ou de plusieurs sources d'alimentation. Pour plus d'informations, voir "Connexion de l'alimentation (Page 15)" "Caractéristiques techniques de l'alimentation électrique (Page 31)". -
Page 14: Câbles À Fibres Optiques Pris En Charge
événement électrique transitoire, mais que la récupération est automatique. Siemens ne recommande pas non plus d'utiliser des ports Ethernet cuivre comme interfaces avec des appareils de terrain sur des distances qui pourraient produire une forte élévation du potentiel de terre (c'est-à-dire supérieure à... - Page 15 Introduction 1.5.1 Câbles à fibres optiques pris en charge RUGGEDCOM RS910W Manuel d'installation, 04/2022, C79000-G8977-1031-13...
-
Page 16: Installation De L'appareil
Tous changements ou modifications effectués sans l’accord exprès de Siemens Canada Ltd. peuvent invalider des spécifications, résultats d'essai et certifications d'organismes et remettre en cause les droits d’utilisation de l'appareil. -
Page 17: Procédure Générale
Vérifiez que tous les articles sont présents. Remarque Si des articles manquent ou sont endommagés, contactez Siemens pour obtenir de l'aide. Installation de l'appareil en zones dangereuses Par sa conception, le RUGGEDCOM RS910W est conforme aux normes de sécurité... -
Page 18: Montage De L'appareil
Installation de l'appareil 2.4 Montage de l'appareil concentrations de gaz, vapeurs ou liquides inflammables, contrairement aux environnements de fonctionnement normaux. Remarque L'appareil est certifié pour une installation dans des environnements dangereux en tant que composant uniquement. Il faut l'installer dans une enceinte appropriée où la combinaison finale est soumise à... -
Page 19: Montage De L'appareil Sur Un Rail Din Symétrique
Installation de l'appareil 2.4.1 Montage de l'appareil sur un rail DIN symétrique Une circulation forcée de l'air n'est pas requise. Néanmoins, toute augmentation de la circulation d'air entraîne une réduction de la température ambiante et améliore la fiabilité à long terme de tous les équipements montés à l'intérieur du châssis. Remarque Pour les dimensions détaillées de l'appareil sur un rail DIN symétrique ou sur un panneau, voir... - Page 20 Installation de l'appareil 2.4.1 Montage de l'appareil sur un rail DIN symétrique Montage de l'appareil Procédez comme suit pour monter l'appareil sur un rail DIN : Accrochez les dents supérieures de l'adaptateur sur le rail DIN. Remarque L'adaptateur comporte un mécanisme coulissant avec une encoche à sa base pour un tournevis à...
-
Page 21: Montage De L'appareil Sur Un Panneau
Installation de l'appareil 2.4.2 Montage de l'appareil sur un panneau Désinstallation de l'appareil Procédez comme suit pour désinstaller l'appareil d'un rail DIN : Insérez un tournevis à tête plate dans l'encoche du mécanisme coulissant et abaissez-le. Rail DIN Adaptateur de rail DIN Figure 2.2 Désinstallation de l'appareil d'un rail DIN Faites basculer la partie inférieure de l'appareil pour l'éloigner du rail DIN. -
Page 22: Connexion Des Antennes
Installation de l'appareil 2.5 Connexion des antennes Placez l'appareil contre le panneau et alignez les adaptateurs sur les trous prévus pour le montage. Vis (M3.5 ou #6-32) Adaptateur de montage sur panneau Figure 2.3 Montage sur panneau Fixez les adaptateurs au panneau avec des vis M3.5 ou #6-32. Connexion des antennes Le RUGGEDCOM RS910W prend en charge deux antennes dipôles pouvant faire l'objet d'une rotation à... -
Page 23: Connexion Du Relais D'alarme De Sécurité
Installation de l'appareil 2.6 Connexion du relais d'alarme de sécurité Alignez le connecteur de l'antenne avec le port sans fil (soit TX/RX soit RX) et connectez l'antenne au port. Assurez-vous que la connexion est bien fixée. Figure 2.4 Installation de l'antenne Répétez étape 2 pour la deuxième antenne. -
Page 24: Connexion De L'alimentation
Installation de l'appareil 2.7 Connexion de l'alimentation Connectez un appareil de sécurité au bornier. Contact à ouverture Neutre Contact à fermeture Figure 2.5 Câblage du relais d'alarme de sécurité Connexion de l'alimentation Le RUGGEDCOM RS910W peut être alimenté en courant par une alimentation simple CA/CC haute tension ou CC basse tension. -
Page 25: Connexion D'une Alimentation Ca/Cc Haute Tension
Installation de l'appareil 2.7.1 Connexion d'une alimentation CA/CC haute tension 2.7.1 Connexion d'une alimentation CA/CC haute tension Pour connecter une alimentation CA/CC haute tension à l'appareil, procédez comme suit : NOTA Danger électrique – risque d'endommagement de l'appareil Ne raccordez pas de câbles d'alimentation CA à des bornes d'alimentation CC sous peine d'endommager l'alimentation électrique. - Page 26 Installation de l'appareil 2.7.1 Connexion d'une alimentation CA/CC haute tension Connectez le fil positif de la source d'alimentation à la borne positive/live (+/L) du bornier. Borne plus/Live (+/L) Borne moins/neutre (-/N) Borne de terre contre les surtensions Câble de terre tressé Figure 2.6 Câblage du bornier RUGGEDCOM RS910W...
-
Page 27: Connexion D'une Alimentation Cc Basse Tension
Installation de l'appareil 2.7.2 Connexion d'une alimentation CC basse tension ± ± ± ± Borne positive Borne négative Borne de terre contre les surtensions Câble de terre tressé Figure 2.7 Câblage du bornier : entrées d'alimentation CC doubles Connectez le fil négatif de la source d'alimentation à la borne négative/neutre (-/ N) du bornier. - Page 28 Installation de l'appareil 2.7.2 Connexion d'une alimentation CC basse tension Connectez le fil positif de la source d'alimentation à la borne positive du bornier. ± ± Borne positive Borne négative Borne de terre contre les surtensions Câble de terre tressé Figure 2.8 Câblage du bornier : entrées d'alimentation CC simples Connectez le fil négatif de la source d'alimentation à...
- Page 29 Installation de l'appareil 2.7.2 Connexion d'une alimentation CC basse tension [Facultatif] Si une connexion redondante est requise, répétez les étapes étape 2 étape 3 afin de connecter les entrées d'alimentation secondaires. ± ± ± ± Borne positive Borne négative Borne de terre contre les surtensions Câble de terre tressé...
-
Page 30: Gestion De L'appareil
Gestion de l'appareil Ce chapitre décrit le raccordement à l'appareil et la gestion de l'appareil. Connexion à l'appareil La rubrique suivante décrit les différentes méthodes d'accès aux interfaces console et Web RUGGEDCOM RS910W sur l'appareil. Pour des instructions détaillées, voir le "RUGGEDCOM ROS Manuel de configuration"... -
Page 31: Configuration De L'appareil
Gestion de l'appareil 3.2 Configuration de l'appareil Le port de console série réalise un DCE RS-232 (équipement de transmission de données) sur un connecteur DB9. La figure suivante présente le brochage du port : Broche Description Réservé (ne pas connecter) Transmission de données Réception de données... -
Page 32: Ports De Communication
Ports de communication Le RUGGEDCOM RS910W peut être équipé de différents types de ports de communication pour améliorer ses capacités et ses performances. Ports 1 et 2 Ports 3 et 4 Port 9 Figure 4.1 Affectation de port Port Type 1 et 2 Ports série 3 et 4 Ports Ethernet cuivre (10/100Base-TX) ou fibre optique (100Base-... - Page 33 Ports de communication 4.1 Ports Ethernet cuivre AVERTISSEMENT Risque de choc électrique : risque de blessures graves et/ou de perturbation des équipements En cas d'utilisation de câbles blindés, assurez-vous que les câbles blindés ne forment pas une boucle de terre par le biais du fil de blindage et des prises RJ45 à chaque extrémité.
-
Page 34: Ports Ethernet Fibre Optique
Ports de communication 4.2 Ports Ethernet fibre optique Broche Description Émission de données + Réservé (ne pas connecter) Réservé (ne pas connecter) Émission de données- Réservé (ne pas connecter) Réservé (ne pas connecter) Caractéristiques techniques Pour les caractéristiques des ports Ethernet en cuivre disponibles, se référer à "Caractéristiques des ports Ethernet en cuivre (Page 32)". -
Page 35: Ports Ethernet Sans Fil
Ports de communication 4.3 Ports Ethernet sans fil État Description Jaune (continu) Connexion établie Jaune (clignotant) Activité de connexion Désactivé Pas de connexion détectée Caractéristiques Pour plus d'informations sur les ports Ethernet fibre optique disponibles, reportez- vous à "Caractéristiques techniques des ports Ethernet à fibre optique (Page 33)". -
Page 36: Attributions De Canal Pour Ieee 802.11B/G
Ports de communication 4.3.3 Attributions de canal pour IEEE 802.11b/g 13 - Autres pays (ETS) Puissance de sortie 100 mW (20 dBm) 802.11b 11 Mbits/s Flux de données 100 mW (20 dBm) 802.11b 6-24 Mbits/s Flux de données 79 mW (19 dBm) 802.11b 36 Mbits/s Flux de données 63 mW (18 dBm) 802.11b 48 Mbits/s Flux de données 40 mW (16 dBm) 802.11b 54 Mbits/s Flux de données sensibilité... -
Page 37: Ports Série
Ports de communication 4.4 Ports série Ports série Le RUGGEDCOM RS910W prend en charge les ports série fibre ST (embout droit), RJ45 et DB9 qui peuvent tous fonctionner en mode RS232, RS485 ou RS422. Remarque Lors de la mise sous tension, le mode RS485 est activé par défaut pour tous les ports série. -
Page 38: 4.4.2 Ports Série Rj45 Rs232/Rs485/Rs422
Ports de communication 4.4.2 Ports série RJ45 RS232/RS485/RS422 En mode RS232, cette broche prend un état d'impédance élevée. Un DTE qui déclare RTS verra CTS confirmé, toutefois l'appareil n'effectuera pas de contrôle de flux matériel. 4.4.2 Ports série RJ45 RS232/RS485/RS422 Le RUGGEDCOM RS910W peut être équipé de ports série RJ45 RS232/RS485/RS422. Le système d'exploitation RUGGEDCOM ROS permet de paramétrer chaque port individuellement au mode RS232, RS485 ou RS422. -
Page 39: Raccordement De Plusieurs Appareils Rs485
Ports de communication 4.4.4 Raccordement de plusieurs appareils RS485 4.4.4 Raccordement de plusieurs appareils RS485 Chaque port RS485 peut communiquer avec plusieurs appareils RS485 si l'on câble les appareils ensemble en séquence par une paire torsadée unique avec les signaux d'émission et de réception sur les deux mêmes fils (semi-duplex). Pour une communication fiable et continue, veuillez respecter les consignes suivantes : •... -
Page 40: Caractéristiques Techniques
Caractéristiques techniques Le présent chapitre présente les caractéristiques techniques importantes de l'appareil. Caractéristiques techniques de l'alimentation électrique Remarque Lorsque vous déterminez les longueurs de câble, assurez-vous que la tension d'entrée minimale pour l'alimentation est fournie au niveau de la source d'alimentation. Environnements dangereux Type Plage d'entrée... -
Page 41: Caractéristiques Techniques Du Relais D'alarme De Sécurité
Caractéristiques techniques 5.2 Caractéristiques techniques du relais d'alarme de sécurité Caractéristiques techniques du relais d'alarme de sécurité Environnements dangereux Tension de Courant Isolation commutation maximale nominal de commutation 30 V CC 1 A 1 500 V pendant 1 minute 80 V CC 0,3 A 30 V CA Environnements non dangereux Tension de Courant... -
Page 42: Caractéristiques Techniques Des Ports Ethernet À Fibre Optique
La longueur maximale de segment dépend largement de facteurs tels que la qualité de la fibre et le nombre de patchs et d'épissures. Demandez conseil à un représentant commercial Siemens au moment de déterminer les distances maximales des segments. 62,5/125... -
Page 43: Caractéristiques Techniques Des Ports Série
Caractéristiques techniques 5.6 Caractéristiques techniques des ports série 9/125 1300 50/125 1300 -22,5 Typique. Caractéristiques techniques des ports série Cette rubrique détaille les caractéristiques techniques des ports série pouvant être commandés avec le RUGGEDCOM RS910W. Ports série cuivre Vitesse de 300 à 230 kbit/s transmission Connecteur DB9 ou RJ45... -
Page 44: Caractéristiques Mécaniques
Caractéristiques techniques 5.8 Caractéristiques mécaniques Altitude maximale 2000 m (6562 ft) Mesurée d'une distance de 30 cm (12 po) de rayon au centre du boîtier. Sans condensation. Caractéristiques mécaniques Poids 1,2 kg (2.7 lbs) Degré de protection IP30 Boîtier Acier galvanisé 20 AWG Dessins cotés Remarque Toutes les dimensions sont exprimées en millimètres sauf mention contraire. - Page 45 Caractéristiques techniques 5.9 Dessins cotés 65.3 116.59 7.87 Figure 5.1 Dimensions totales RUGGEDCOM RS910W Manuel d'installation, 04/2022, C79000-G8977-1031-13...
- Page 46 Caractéristiques techniques 5.9 Dessins cotés 132.9 13.64 101.6 11.2 78.74 120.65 Figure 5.2 Dimensions pour montage sur panneau et sur rail DIN symétrique RUGGEDCOM RS910W Manuel d'installation, 04/2022, C79000-G8977-1031-13...
- Page 47 Caractéristiques techniques 5.9 Dessins cotés RUGGEDCOM RS910W Manuel d'installation, 04/2022, C79000-G8977-1031-13...
-
Page 48: Certification
Certification L'appareil RUGGEDCOM RS910W a été testé minutieusement pour garantir sa conformité aux normes reconnues et a été homologué par des agences de réglementation agréées. Homologations Ce paragraphe détaille les normes auxquelles le RUGGEDCOM RS910W est conforme. 6.1.1 Cet appareil est conforme aux exigences des normes suivantes de l'Association canadienne de normalisation (CSA) au titre du certificat 1550963 : •... -
Page 49: Fcc
Titre 21 du CFR (Code of Federal Regulations), chapitre I, sous-chapitre J, Santé radiologique 6.1.4 ISDE Siemens Canada Ltd. déclare que le présent appareil est conforme aux exigences de la norme ISDE (Innovation, Sciences et Développement économique Canada) suivante : •... -
Page 50: Tüv Süd
Systèmes de management de la qualité - Exigences 6.1.7 RoHS Siemens Canada Ltd. déclare que le présent appareil est conforme aux exigences de la directive RoHS (Restriction of Hazardous Substances) suivante pour l'utilisation restreinte de certaines substances dangereuses dans les équipements électriques et électroniques :... -
Page 51: 6.2 Essais De Type Relatifs À La Compatibilité Électromagnétique Et Aux Conditions Ambiantes
Certification 6.2 Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes • IEC 61850-3 Réseaux et systèmes de communication dans les postes – Partie 3 : Exigences générales Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes Le RUGGEDCOM RS910W a réussi les essais suivants relatifs à... - Page 52 Certification 6.2 Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes Essai Description Niveaux de test Degrés de sévérité Ports de 10 V mise à la terre Champ magnétique Ports du 40 A/m continu 61000-4-8 boîtier 1 000 A/m pour 1 s Creux et coupures Ports 100 % durant 5 périodes...
- Page 53 Certification 6.2 Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes Essais de type d'immunité CEM selon IEEE 1613 Remarque Les produitsRUGGEDCOM répondent aux exigences de classe 1 pour les configurations Ethernet cuivre et de classe 2 pour les configurations Ethernet fibre. La classe 1 autorise une perte de communication temporaire tandis que la classe 2 impose des communications interrompues et exemptes d'erreurs.
- Page 54 Informations complémentaires Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (service et assistance) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens Canada Ltd. Digital Industries Process Automation 300 Applewood Crescent Concord, Ontario, L4K 4E5 Canada © 2022 Siemens Canada Ltd. Modifications possibles...
