Informations sur l'alimentation électrique
• Vérifiez que l'alimentation externe répond bien aux exigences de base suivantes :
– La tension de sortie (tension PoE) est une très basse tension de sécurité (TBTS)
– La tension de sortie (tension PoE) satisfait aux spécifications d'isolement de la norme IEEE
– Protégez la tension de sortie (tension PoE) par des moyens externes, voire le chapitre
• Choisissez une puissance appropriée pour le bloc d'alimentation externe afin d'assurer
l'alimentation des récepteurs, voir le chapitre "Power over Ethernet (PoE) (Page 19)".
• Utilisez des câbles d'alimentation d'une longueur maximale de 3 m.
• L'alimentation est connectée via un bornier embrochable à 4 bornes (à ressort). Le bornier
fait partie de la fourniture de l'appareil et peut être commandé comme pièce de rechange,
voir chapitre "Présentation générale du produit (Page 11)".
• Il est possible de connecter une alimentation redondante. Les deux entrées sont découplées.
La charge n'est pas répartie. Le bloc d'alimentation, délivrant la tension de sortie la plus
élevée, alimente seul l'appareil.
• L'alimentation est reliée au boîtier par une connexion à haute impédance afin d'autoriser une
installation sans mise à la terre. Les deux entrées de tension sont reliées par une liaison
d'équipotentialité.
• Les LED "L1" et "L2" indiquent la plage de tension dans laquelle se trouve l'alimentation, voir
chapitre "LED témoins (Page 16)".
• Respectez les règles de câblage (Page 39).
Position et brochage
Figure 5-1
Contact
L1+
M1
SCALANCE XCH-100/XCM-100
Manuel, 11/2022, C79000-G8977-C662-01
802.3at (c.-à-d. AC 500 V ou DC 2250 V) par rapport à la terre, par rapport à des éléments
conducteurs accessibles et (si elles existent) d'autres tensions secondaires. Si vous
exploitez l'appareil avec des convertisseurs de médias embrochables, la rigidité
diélectrique passe à 500 Vrms.
"Connexion (Page 33)".

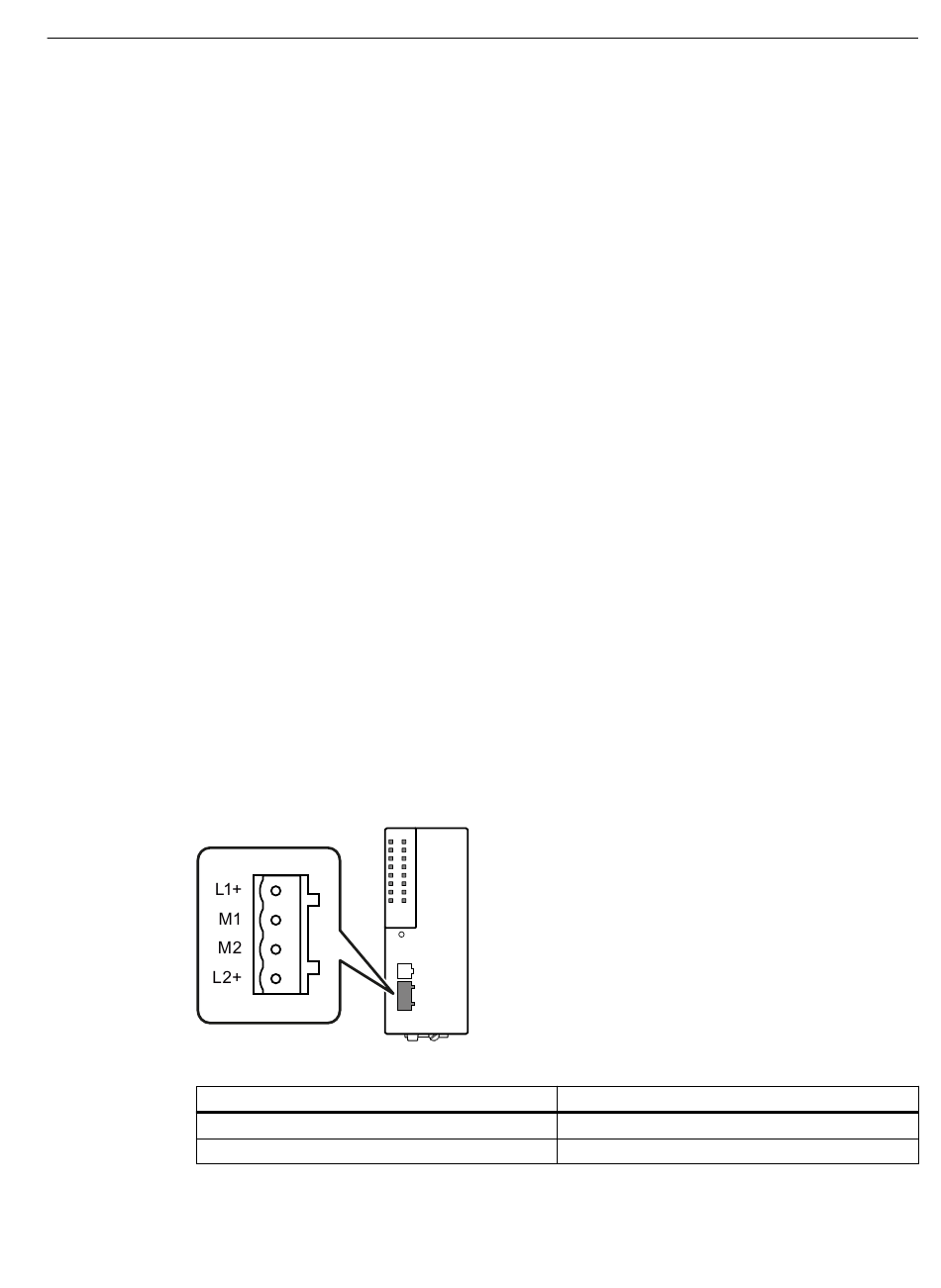

Position de l'alimentation du SCALANCE XC-100 et brochage du bornier
Affectation
L1+ DC 19,2 ... 54 V
Masse
Connexion
5.4 Alimentation
41
