Conditions de montage
pour mesure de densité et
de concentration
5) Poids du conteneur de source, voir TI00435F (FQG61, FQG62) et TI00456F (France uniquement) ou TI00346F (QG2000).
6) Le poids des différentes versions du Gammapilot M est indiqué au chapitre "Dimensions/poids".

7) "Applicator" est disponible auprès de votre agence Endress+Hauser.
22
Conditions
• Les mesures de densité et de concentration doivent si possible se faire sur des conduites verticales avec un
sens d'écoulement du bas vers le haut.
• Si seules des conduites horizontales sont accessibles, le passage du faisceau doit aussi être aligné
horizontalement pour minimiser l'effet des bulles d'air et des dépôts.
• Pour fixer le conteneur de source radioactive et le Gammapilot M au tube de mesure, il faut utiliser le
dispositif de serrage d'Endress+Hauser ("Accessoires",  ä 37) ou un dispositif équivalent.
Il doit être installé de sorte qu'il puisse supporter le poids du conteneur de source
sous toutes les conditions du process.
• Le point de prélèvement (Sample Point) ne doit pas être éloigné du point de mesure de plus de 20 m.
• La distance entre la mesure de densité et
– les coudes du tube est  3 x le diamètre du tube
–  10 x le diamètre du tube pour les pompes
Disposition de l'ensemble de mesure
La disposition du conteneur de source et du Gammapilot M dépend du diamètre du tube (ou du tube de mesure
traversé) et de la gamme de mesure de densité. Ces deux valeurs déterminent l'effet de mesure (variation
relative du taux d'impulsion). Plus le chemin traversé est long, plus l'effet de mesure est important.
C'est pourquoi, il est recommandé, dans le cas de petits diamètres de tube, d'utiliser un rayonnement diagonal
ou un tube de mesure.
Pour la disposition du système de mesure, adressez-vous à Endress+Hauser ou utilisez le logiciel de
"7)
configuration "Applicator .
4
1

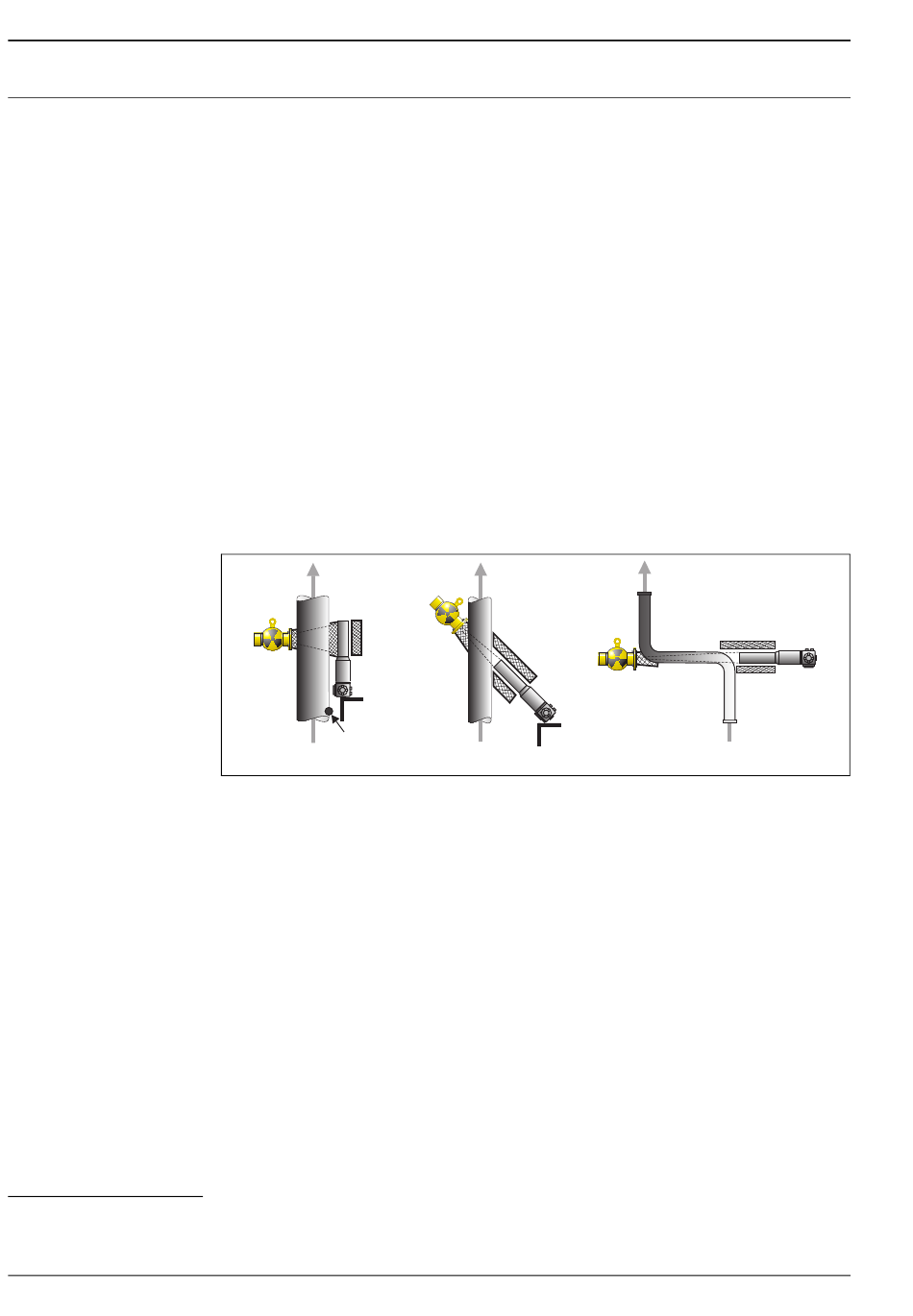

1 : Rayonnement perpendiculaire (90°) ; 2 : Rayonnement incliné (30°) ; 3 : Tube de mesure ; 4 : Point de prélèvement
(Sample Point)
Remarque !
• Pour augmenter la précision de la mesure de densité, il est recommandé d'utiliser un collimateur. Il blinde
le détecteur contre les rayonnements environnants.
• Lors de la planification, il faut prendre en compte le poids total de l'ensemble de mesure.
• Il faut prévoir un étayage supplémentaire pour éviter que le Gammapilot M ou le câble de raccordement ne
soit endommagé en cas de chute.
• Un dispositif de montage et un tube de mesure sont disponibles comme accessoires ("Accessoires",  ä 37).
2
Gammapilot M FMG60
5) 6)
et du Gammapilot M
3
L00-FMG60xxx-17-00-00-xx-003
