Gammapilot M FMG60
Compartiments de
raccordement
Entrées de câble

Compensation de potentiel

Endress+Hauser
Raccordement électrique
Le Gammapilot M a deux compartiments de
raccordement :
• Compartiment de raccordement 1, pour :
– Alimentation
– Sortie signal (selon la version d' a ppareil)
• Compartiment de raccordement 2, pour :
– Sortie signal (selon la version d' a ppareil)
– Entrée PT-100 (4 fils)
– Entrée impulsion pour mode cascade
– Sortie impulsion pour mode cascade
– Afficheur FHX40 (ou VU331)
REMARQUE
Selon la version de l'appareil, la sortie signal se
trouve soit dans le compartiment de raccordement 1
soit dans le 2.
Longueur de câble maximale :
• pour montage en cascade 20 m (66 ft) chacun
• Pour PT100 2 m (6.6 ft) (la mesure de température
doit se faire le plus près possible de la mesure de
densité)
Le nombre et le type d' e ntrées de câble dépendent de la
version d' a ppareil commandée. On trouve :
• Presse-étoupe M20x1,5
Gamme de serrage : 7,0...10,5 mm (0.28...0.41 in)
• Entrée de câble :
– M20x1,5
– G1/2
– NPT1/2
• Connecteur M12 ("Connecteurs",  ä 19)
• Connecteur 7/8" ("Connecteurs",  ä 19)
Le Gammapilot M dispose également d' u n connecteur
pour raccorder l' a fficheur déporté FHX40. Il n' e st pas
nécessaire d' o uvrir le boîtier du Gammapilot M pour
raccorder le FHX40.
REMARQUE
Entrée de câble
‣ Au maximum un presse-étoupe est fourni pour chacun des deux compartiments de raccordement.
Si d' a utres presse-étoupe (par ex. pour mode cascade) sont nécessaires, ils doivent être fournis par
l' u tilisateur.
‣ Les câble de raccordement doivent sortir du boîtier par le bas pour éviter la pénétration d' h umidité
dans le compartiment de raccordement. Dans le cas contraire, prévoir une boucle de drainage ou un
capot de protection climatique pour le Gammapilot M.
Avant d'effectuer le câblage, raccordez la ligne d' é quipotentialité à la borne de terre externe du
transmetteur. S' i l y a une enveloppe de refroidissement à eau, elle doit être raccordée séparément à la
ligne d' é quipotentialité.
ATTENTION
!
Pour les applications Ex, le blindage ne doit être relié à la terre que du côté capteur. Vous
trouverez d'autres conseils de sécurité dans la documentation séparée pour les applications en
zones explosibles.
REMARQUE
Pour une compatibilité électromagnétique optimale, il faudrait que la ligne d'équipotentialité
soit la plus courte possible et que la section soit d'au moins 2,5 mm
2
1

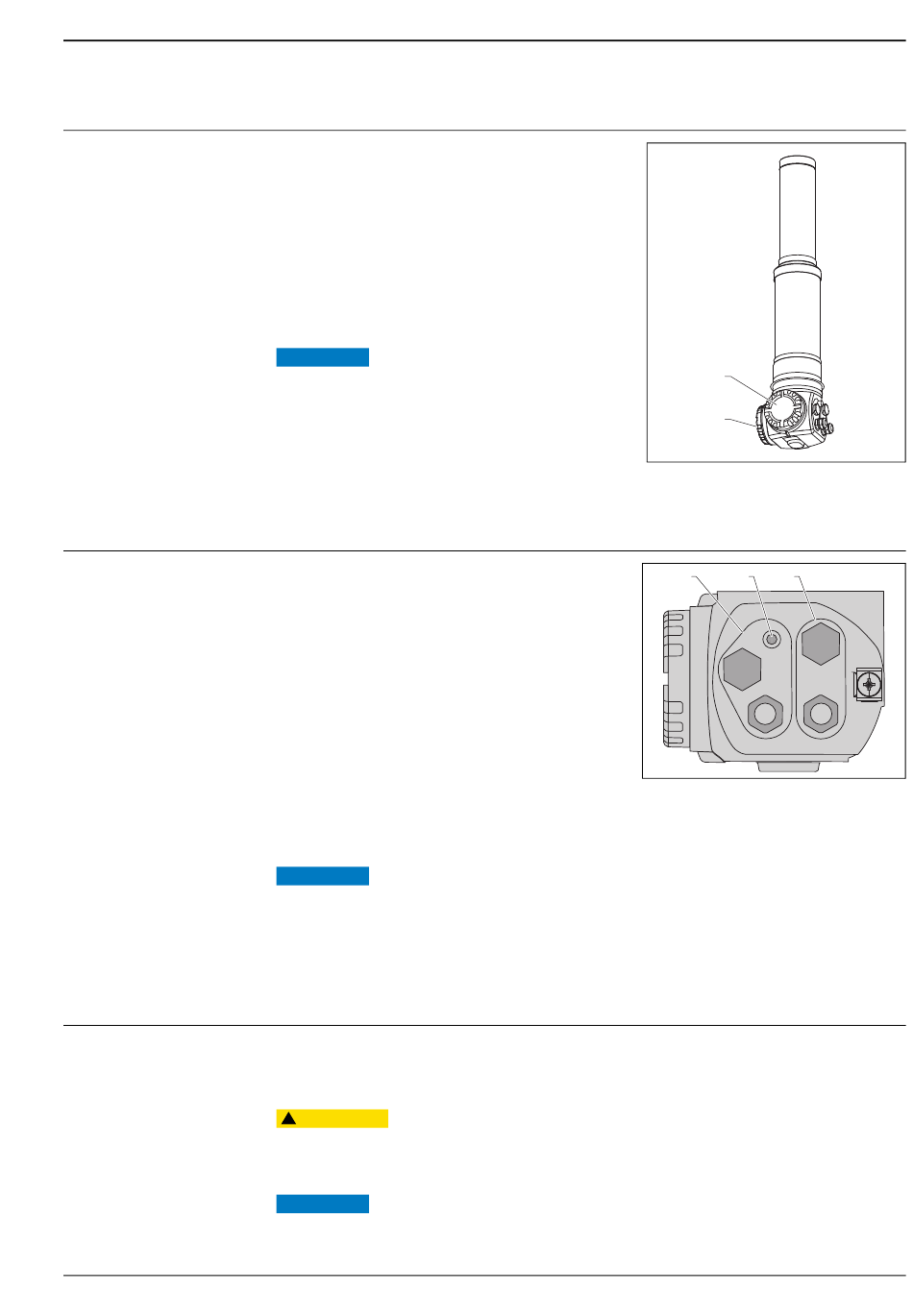

1 2 3
1 Entrée de câble pour compartiment de raccordement 2
2 Connecteur pour FHX40
3 Entrée de câble pour compartiment de raccordement 1
2
(14 AWG).
A0018082
A0018083
