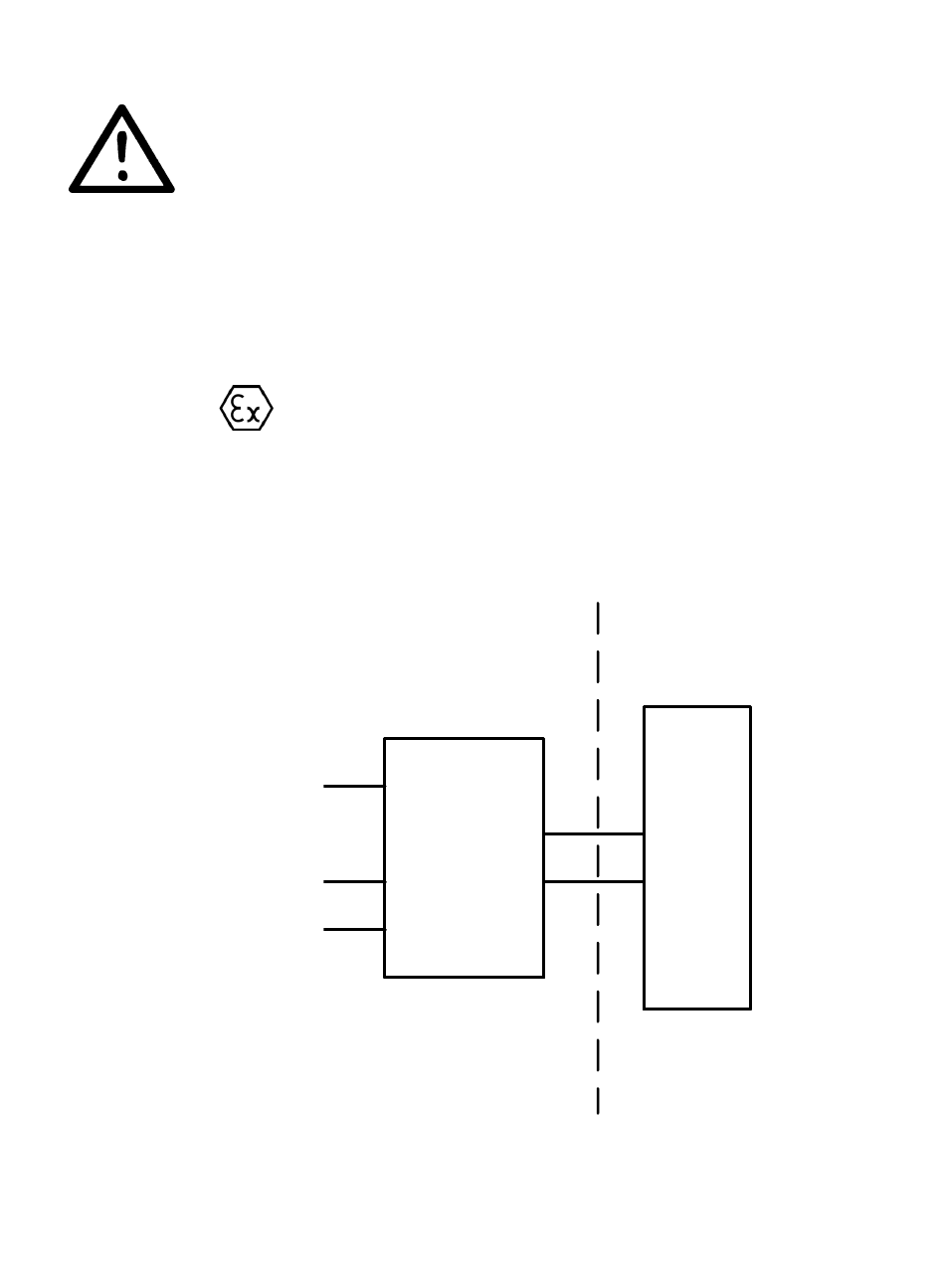

Schéma d'installation ATEX 5343QA01-V3R0
Pour une installation sûre du 5343B vous devez observer ce qui suit.
Le module sera seulement installé par un personnel qualifié qui est
informé des lois, des directives et des normes nationales et
internationales qui s'appliquent à ce secteur. L'année de la
fabrication est indiquée dans les deux premiers chiffres dans le
numéro de série.
Certifikat ATEX
Marquage
Standards
Zone explosible
Zone 0, 1, 2, 21, 22
Bornes : 3,4,6
Uo: 30 VDC
Io: 8 mA
Po: 60 mW
Lo: 35 mH
Co: 66 nF
DEKRA 20ATEX0105 X
II 1 G Ex ia IIC T6...T4 Ga
II 2 D Ex ia IIIC Db
I M1 Ex ia I Ma
EN 60079-0: 2018, EN 60079-11: 2012
6
5
4
3
5343B
Bornes : 1,2
Ui: 30 Vcc
Ii: 120 mA
Pi: 0,84 W ou 0,75 W
Li: 10 μH
Ci: 1,0 nF
5343V110-FR
Zone non explosible
+
1
-
2
Barrière
Barrier
