Détecteurs automatiques version
LSN improved
3.6 Boîtier arrière pour montage en surface

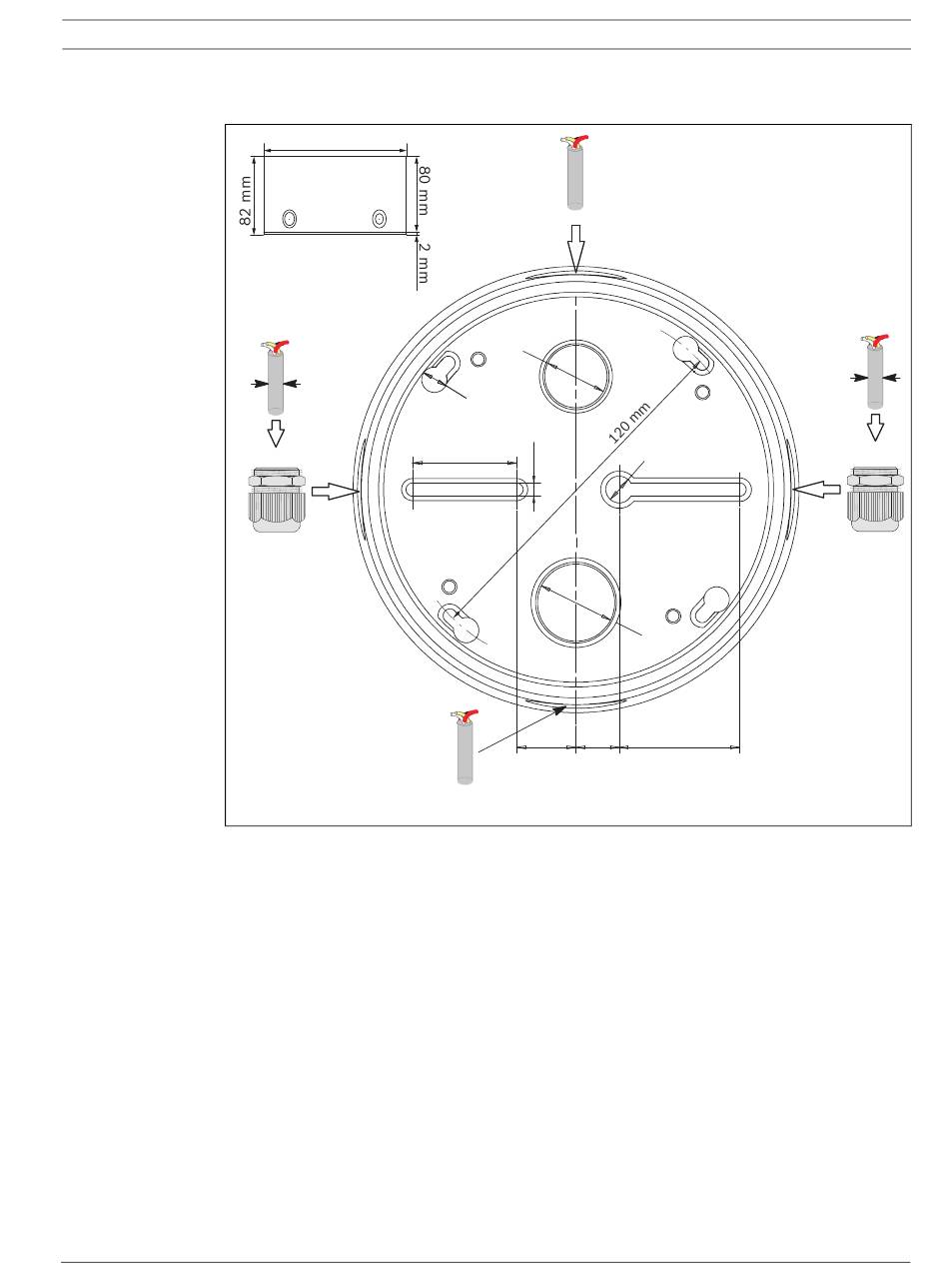

Figure 3.12
Le boîtier arrière pour montage en surface FAA-500-SB-H permet d'installer des conduits de
câbles encastrés et en surface. Le boîtier comporte un joint étanche.
Pour le conduit de câble en surface, utilisez les débouchures latérales. Les conduits de câbles
encastrés présentent deux ouvertures dans le fond.
En cas d'utilisation des presse-étoupe 13,5 mm, la section maximale du fil est de 12 cm.
Le montage est réalisé :
–
–
Bosch Sicherheitssysteme GmbH
∅ 150 mm
∅ max.:
6- - 12 mm
13,5 mm
FAA-500-SB-H Boîtier arrière pour montage en surface
via les fentes oblongues, ou
via les quatre orifices de montage pour un montage direct sur des coffrets de
branchement de 102 mm ou des boîtes de distribution simples (États-Unis)
∅ 20 mm
8,5 mm
4,1 mm
35 mm
20 mm
14,5 mm
Notice technique
Installation | fr
∅ max.:
6- - 12 mm
8,5 mm
F.01U.000.654
> PC--FR <
∅ ∅ 25 mm
40,5 mm
F.01U.025.877 | 2.1 | 2011.11
21
13,5 mm
