Attelage Du Souffleur De Débris Au Véhicule Tracteur - Toro Pro Force Manuel De L'utilisateur

3
Attelage du souffleur de
débris au véhicule tracteur
Pièces nécessaires pour cette opération:
1 Goupille d'attelage
1 Chape
Procédure
1. Faites reculer le véhicule tracteur jusqu'au
souffleur.
2. Réglez la chape d'attelage du souffleur au
niveau de l'attelage du véhicule tracteur comme
suit :
•
Placez le tube d'attelage sur une chandelle
pour le maintenir parallèle au sol.
•
Retirez les boulons et les contre-écrous qui
fixent la chape d'attelage
d'attelage.
•
Élevez ou abaissez la chape d'attelage afin
qu'elle soit à peu près au même niveau que
l'attelage du véhicule tracteur.
•
Fixez la chape à l'attelage avec les boulons
et les contre-écrous retirés précédemment et
serrés à 203 N·m (150 pi-lb). Assurez-vous
que le cadre du souffleur de débris est bien
parallèle au sol.
3. Pour que le souffleur ne touche pas le véhicule
tracteur dans les virages, ajustez la longueur du
tube d'attelage comme suit :
•
Retirez les boulons et écrous qui fixent
le tube d'attelage aux supports du cadre
(Figure 4).
•
Fixez le tube au cadre avec les boulons et
les écrous à embase.
4. Accouplez l'attelage du souffleur à l'attelage du
véhicule tracteur à l'aide de la goupille et de la
chape d'attelage
(Figure 4) au tube
(Figure 5).

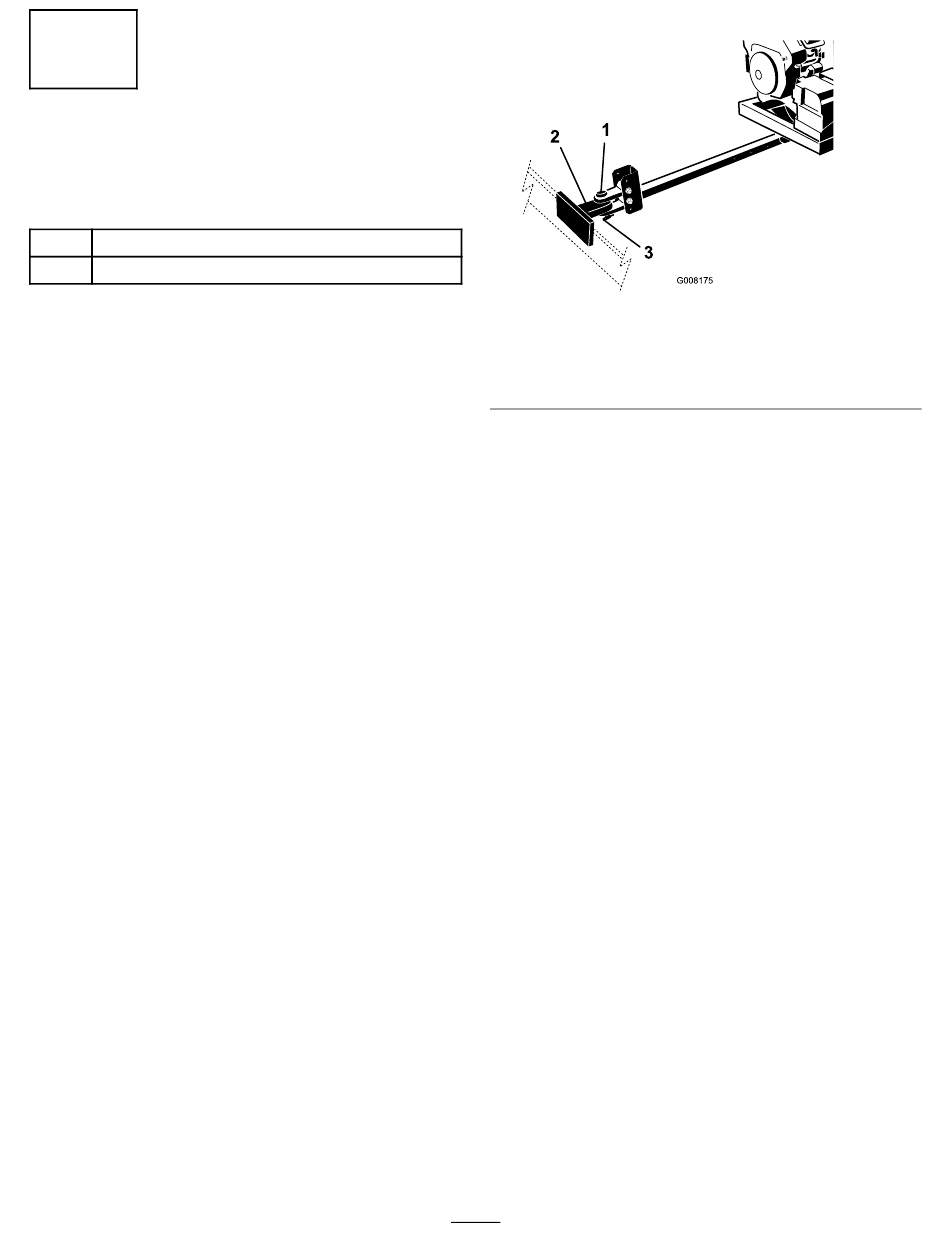

1. Goupille d'attelage
2. Attelage du véhicule
tracteur
10
Figure 5
3. Chape
g008175
