Attelage du souffleur de
débris au véhicule tracteur
Pièces nécessaires pour cette opération:
1
Goupille d'attelage
1
Chape
Procédure
1.
Reculez le véhicule tracteur jusqu'au souffleur.
2.
Réglez la chape d'attelage du souffleur au
niveau du dispositif de remorquage du véhicule
tracteur comme suit :
Placez le tube d'attelage sur une chandelle
pour le garder parallèle au sol.
Enlevez les boulons et les contre-écrous qui
fixent la chape d'attelage
d'attelage.
Élevez ou abaissez la chape d'attelage pour
la mettre à peu près au même niveau que
l'attelage du véhicule tracteur.
Fixez la chape à l'attelage avec les boulons
et les contre-écrous retirés précédemment ;
serrez-les à 203 N·m. Vérifiez que le cadre
du souffleur de débris est bien parallèle au
sol.
3.
Pour que le souffleur ne touche pas le véhicule
tracteur dans les virages, ajustez la longueur du
tube d'attelage comme suit :
Retirez les boulons et écrous qui fixent
le tube d'attelage aux supports du cadre
(Figure
4).
Fixez le tube au cadre avec les boulons et
écrous à embase.
4.
Accouplez le dispositif d'attelage du souffleur à
celui du véhicule tracteur à l'aide de la goupille
et de la chape d'attelage
(Figure
4) au tube
(Figure
5).

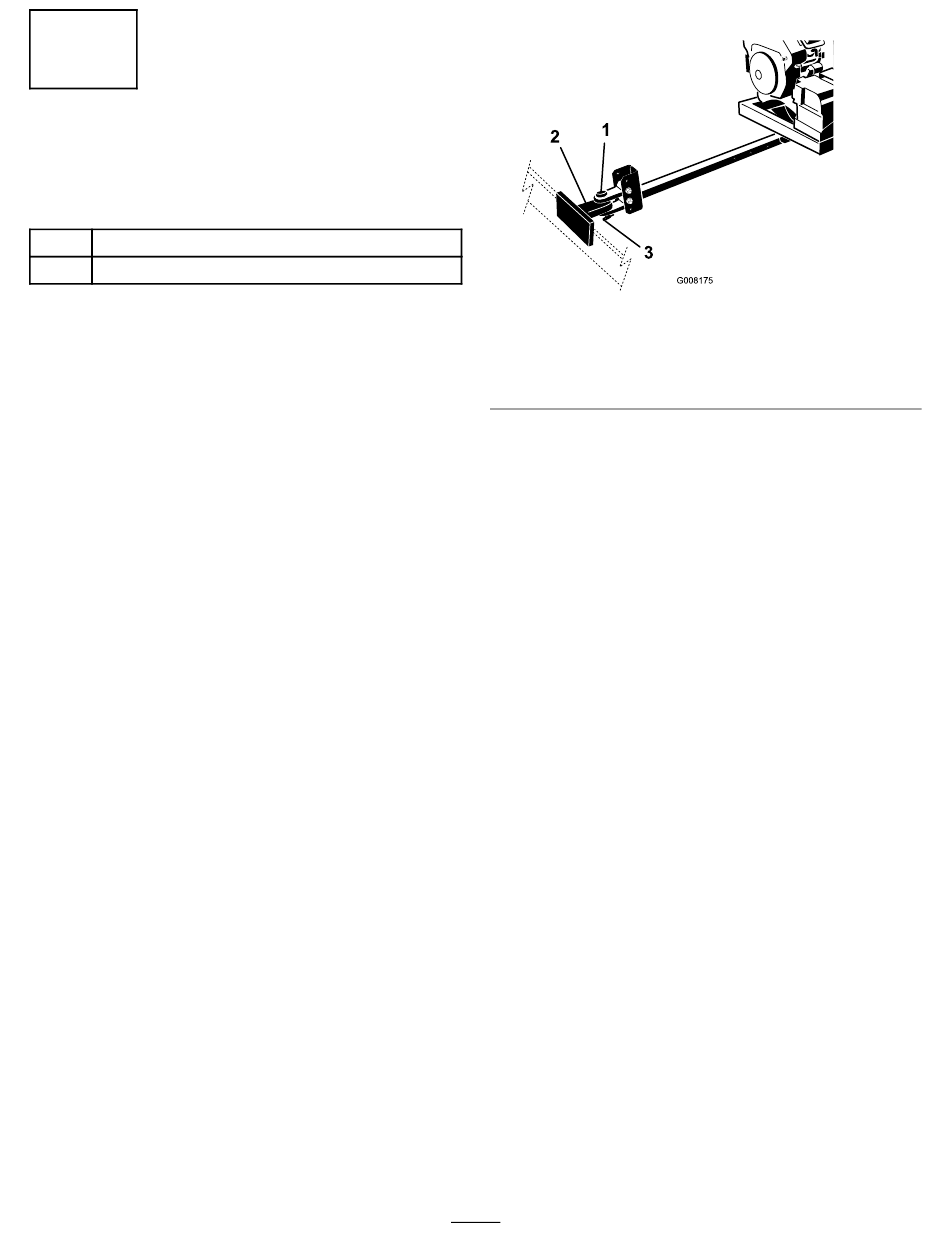

1. Goupille d'attelage
2. Dispositif de remorquage
du véhicule tracteur
10
Figure 5
3. Chape
g008175
