2 Sicherheitshinweise

2.1 Bestimmungsgemäße Verwendung
Die Betriebssicherheit ist nur bei bestimmungsgemä-
ßer Verwendung der Armatur gewährleistet.
Die Absperrverschraubung „Multiflex F" wird in Zent-
ralheizungs- und Kühlanlagen mit geschlossenen Kreis-
läufen für den Anschluss von Heizkörpern mit integ-
rierter Ventilgarnitur mit Rohrabstand 50 mm eingesetzt.
Jede darüber hinausgehende und/oder andersartige
Verwendung des Ventils ist untersagt und gilt als nicht
bestimmungsgemäß. Ansprüche jeglicher Art gegen
den Hersteller und/oder seine Bevollmächtigten we-
gen Schäden aus nicht bestimmungsgemäßer Ver-
wendung können nicht anerkannt werden.
Zur bestimmungsgemäßen Verwendung zählt auch
die korrekte Einhaltung der Einbau- und Betriebsan-
leitung.
2.2 G efahren, die vom Einsatzort und Transport
ausgehen können
Der Fall eines externen Brandes wurde bei der Ausle-
gung der Armatur nicht berücksichtigt.
!
WARNUNG
Heiße oder kalte Oberflächen!
Verletzungsgefahr! Nur mit geeigneten Schutzhand-
schuhen anfassen. Bei Betrieb kann die Absperrver-
schraubung die Medientemperatur annehmen.
Scharfe Kanten!
Verletzungsgefahr! Nur mit geeigneten Schutzhand-
schuhen anfassen. Gewinde, Bohrungen und Ecken
sind scharfkantig.
3 Transport, Lagerung und
Verpackung
3.1 Transportinspektion
Lieferung unmittelbar nach Erhalt sowie vor Einbau
auf mögliche Transportschäden und Vollständigkeit
untersuchen. Falls derartige oder andere Mängel fest-
stellbar sind, Warensendung nur unter Vorbehalt an-
nehmen. Reklamation einleiten. Dabei Reklamations-
fristen beachten.
3.2 Lagerung
Die Absperrverschraubung nur unter folgenden
Bedingungen lagern:
– Nicht im Freien. Trocken und staubfrei aufbewah-
ren.
– Keinen aggressiven Medien oder Hitzequellen aus-
setzen.
– Vor Sonneneinstrahlung und übermäßiger mecha-
nischer Erschütterung schützen.
– Lagertemperatur: –20 °C bis +60 °C,
Relative Luftfeuchtigkeit: max. 95 %
3.3 Verpackung
Sämtliches Verpackungsmaterial ist umweltgerecht
zu entsorgen.
2
4 Technische Daten
4.1 Leistungsdaten
Betriebstemperatur t :
s
Max. Betriebsdruck p : 10 bar
s
Medium:
Rohrleitungsanschlüsse: G
Rohrabstand:
!
GEFAHR
Es ist durch geeignete Maßnahmen (z. B. Sicher-
heitsventile) sicherzustellen, dass die max. Betriebs-
drücke sowie die max. und min. Betriebstempera-
turen nicht überschritten bzw. unterschritten werden.

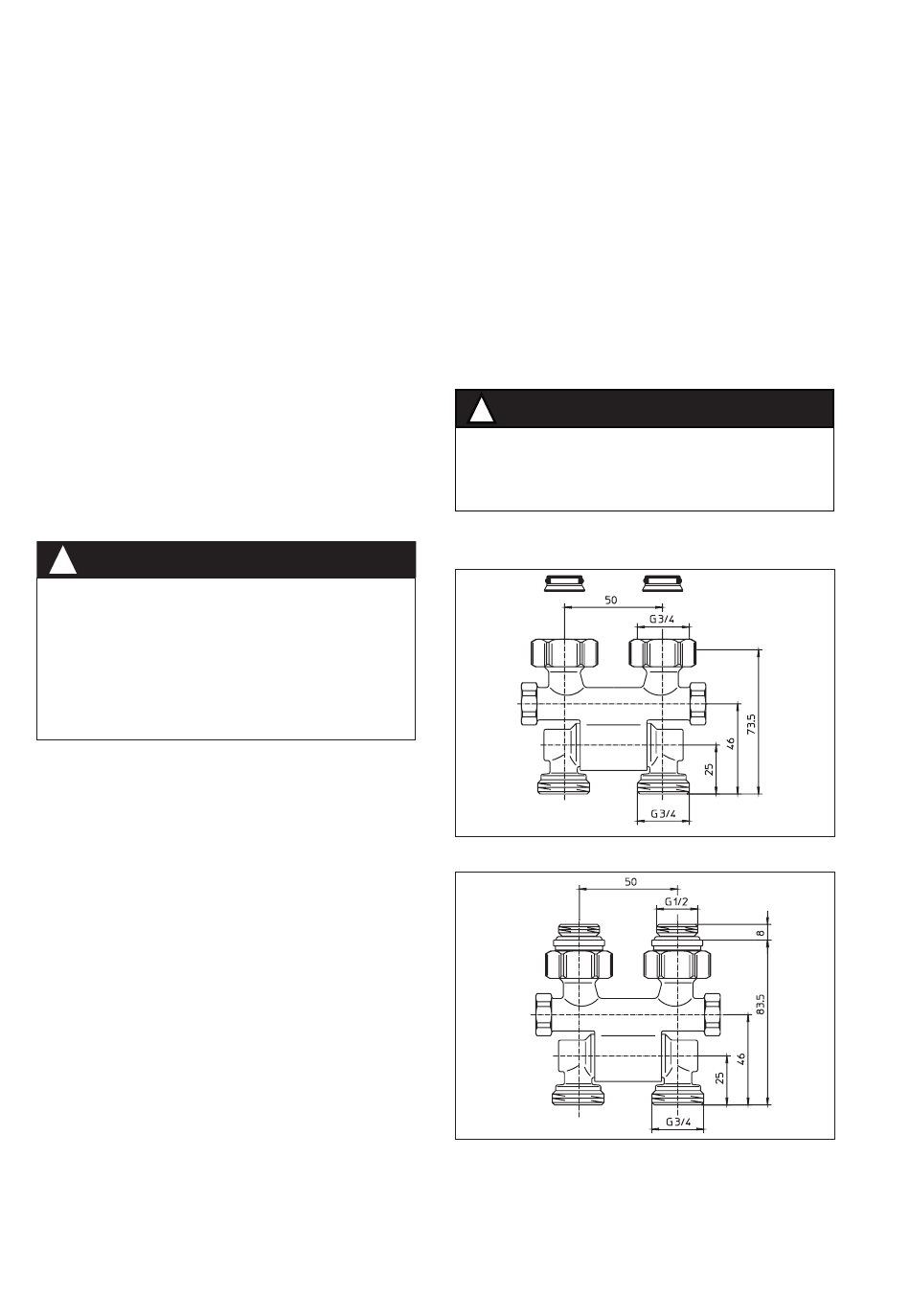

4.2 Abmessungen
Abb. 2 Ausführung, G ⁄
3
4
Abb. 3 Ausführung, G ⁄
1
2
2°C bis 120°C
(kurzzeitig 130°C)
Wasser und geeignete
Wasser –Glykolgemische
gemäß VDI 2035 / ÖNORM
5195 (max. 50%). Nicht ge-
eignet für Dampf, ölhaltige
und aggressive Medien.
⁄ AG nach DIN EN 16313
3
4
(Eurokonus)
50 mm
ÜM x G ⁄ AG
3
4
AG x G ⁄ AG
3
4
