REX640

4. IHM locale

L'IHML utilise un écran couleur robuste haute résolution de
7 pouces avec technologie à effleurement capacitif.
L'interface utilisateur a été conçue soigneusement pour offrir
la meilleure perception de la situation pour l'utilisateur. La
visualisation des mesures du processus primaire, les
événements, les alarmes et les états des objets de
commutation rendent l'interaction locale avec le relais
extrêmement facile et évidente. L'IHML fournit un point de
contrôle pour les dispositifs primaires sélectionnés via des
dialogues contextuels d'opérateurs.
GUID-39EF750A-457B-4DCE-822B-E80359A4F53F V1 FR-FR

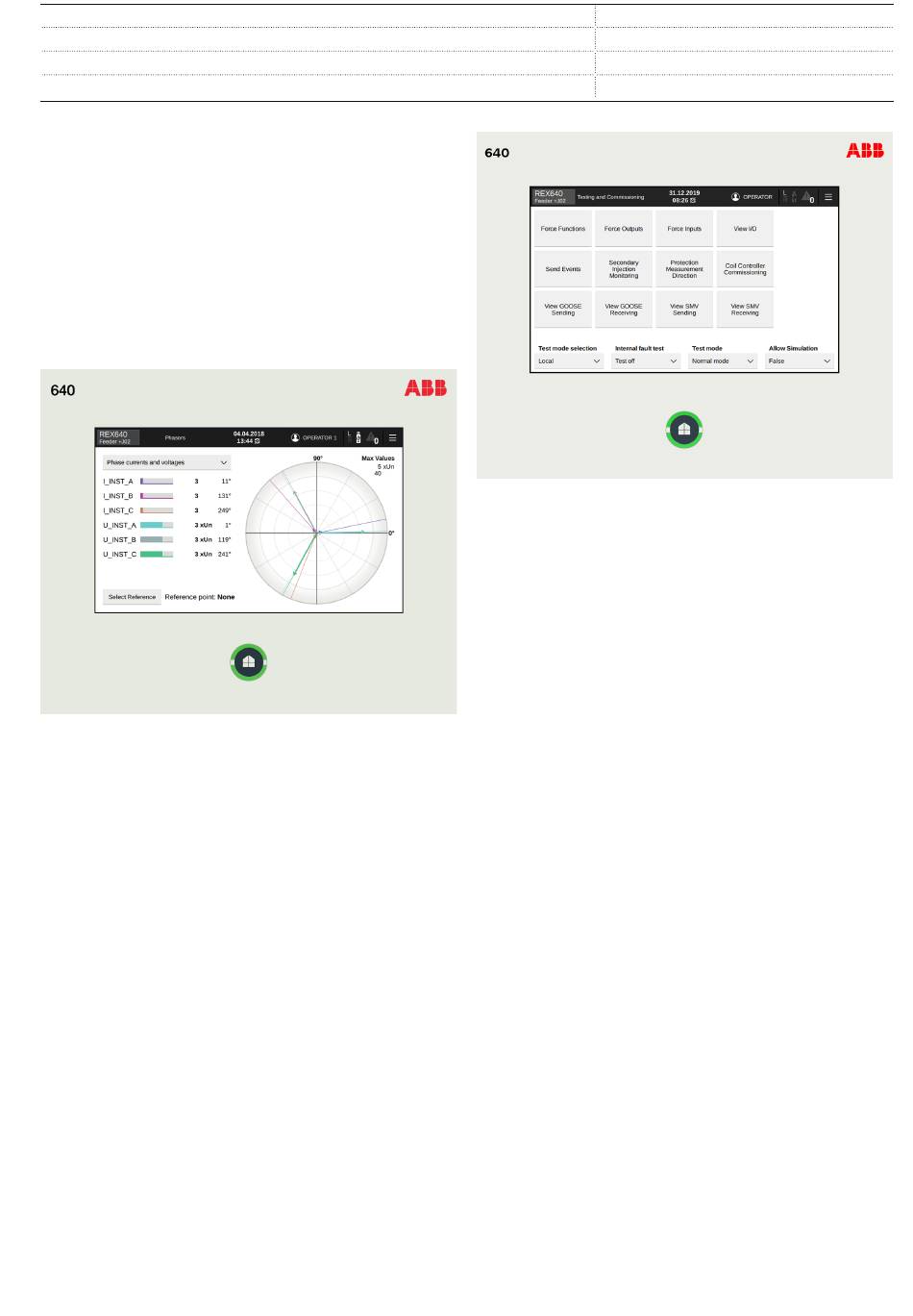

Figure 3.
Présentation de phase des mesures comme exemple des
pages de l'IHM locale
En outre, l'IHML prend en charge l'ingénieur pendant l'essai,
la mise en service et les activités de dépannage du relais. Les
informations, généralement accessibles par le biais de
chemins différents dans la structure du menu, sont fournies
en format groupé et visualisé collectivement.
ABB
GUID-1A1D14B1-CE6F-4D39-8397-16EE6FDB015D V2 FR-FR
Figure 4.
Support de test et de mise en service dans l'IHM locale
Le bouton Accueil en bas de l'IHML indique l'état du relais en
un coup d'œil. Dans le cas d'une situation normale, le bouton
Accueil diffuse une lumière verte fixe. Dans toute autre
situation, le bouton clignote, devient rouge ou clignote en
rouge pour attirer l'attention de l'opérateur.
L'IHML présente des pages de deux catégories : les pages
Opérateur et les pages Ingénieur. Les pages Opérateur
incluent les pages généralement requises dans le cadre des
activités normales d'un opérateur, comme les schémas
unifilaires, les contrôles, les mesures, les événements, les
alarmes, etc. Les pages Ingénieur incluent plus
particulièrement les pages conçues pour prendre en charge le
paramétrage du relais, le dépannage, et les activités d'essai
et de mise en service.
Les pages Opérateur peuvent être utilisées en tant que telles
ou de manière personnalisée selon les exigences du projet à
l'aide de l'éditeur graphique (GDE), dans l'outil
logiciel PCM600. Les pages Ingénieur sont fixes et ne
peuvent pas être personnalisées.
Les pages Opérateur peuvent être défilées en appuyant sur le
bouton Accueil ou en balayant les pages actuelles. Les pages
Ingénieur sont accessibles en touchant la section horizontale
supérieure de l'écran.
2NGA000076 B
7
