ESBE CRA110 Serie Guide Rapide

CONTRÔLEURS
CONTRÔLEUR
SÉRIE CRA110

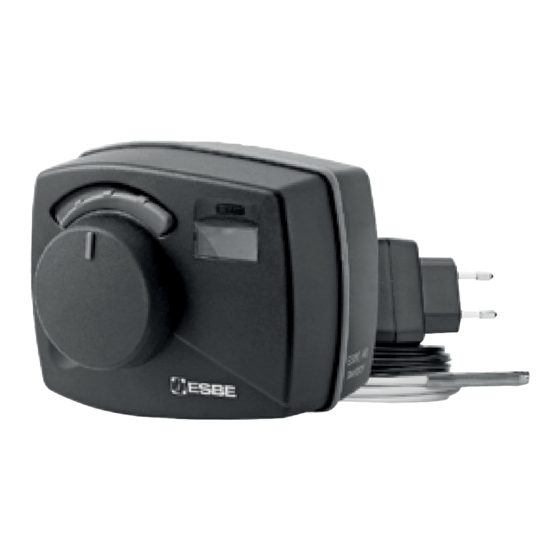

La série CRA110 ESBE associe à la fois un servomoteur et un
contrôleur qui assure une température constante au départ de la
chaudière, réglable entre 5 – 95 °C. Pour les vannes jusqu'à DN50,
cette série est particulièrement adaptée aux vannes trois voies de
la série VRG ou aux vannes quatre voies de la série VRB ESBE.
UTILISATION
La série CRA110 ESBE est une solution qui intègre un
servomoteur et un contrôleur, conçue pour une utilisation
avec les vannes de mélange. Le réglage de la température
s'effectue au moyen d'une manette simple d'utilisation et de
l'interface sur l'écran.
La température objectif peut également être activée par
un signal externe.
MONTAGE
Alimentation électrique par un adaptateur en 230 VAC
(complet avec le transformateur, le câble et la prise) ou en
24 VAC (câble et prise).
Sonde de débit avec câble de 1.5 m inclus (câble
plus long disponible en accessoire). La sonde doit être
soigneusement isolée pour compenser les effets de la
température ambiante.
Le CRA110 s'installe aisément sur les vannes 3 et 4 voies
des séries G, MG, F et BIV ESBE et, associé aux vannes des
séries VRG et VRB, il autorise une précision de régulation
exceptionnelle et un montage encore plus simple.
ÉQUIPEMENTS EN OPTION
Sonde de débit, câble de 5 m __________ Art. N° 1705 31 00
KITS DE MONTAGE
Un kit d'adaptation pour faciliter le montage sur les
vannes de mélange rotatives ESBE est fourni avec chaque
servomoteur. Des kits d'adaptation peuvent également être
commandés séparément.
Art. N°
1600 05 00 (= fourni avec servomoteur)
___________________Vannes ESBE des séries VRG, VRB,
________________________ G, MG, F, BIV, T, TM, H, HG
Des kits d'adaptation pour d'autres vannes de mélange sont
disponibles avec les références suivantes :
Art. N°
1600 06 00 _________________________________ Meibes
1600 07 00 __________________________________ Watts
1600 08 00 _______________________ Honeywell Corona
1600 09 00 _________________________________ Lovato
86
CRA111 CRA112
230 VAC 24 VAC
VANNES DE MÉLANGE ADAPTÉES
Le contrôleur est fourni complet avec un kit de montage pour
faciliter l'installation sur une vanne de mélange rotative ESBE.
Série VRG100
Série VRG200
Série VRG300
Série VRB100
CARACTÉRISTIQUES TECHNIQUES
Température ambiante : ______________________maxi +55°C
_____________________________________________ mini -5°C
Plage de température :
Sonde de départ __________ +5 à +95°C
Indice de protection : _______________________________IP41
Classe de protection : _________________________________ II
Alimentation électrique : _________ 24 ± 10% VAC, 50/60 Hz
_________________________________230 ± 10% VAC, 50 Hz
Consommation électrique - 24 VAC: ___________________3 VA
- 230 VAC: _______________ 10 VA
Couple : _________________________________________ 6 Nm
Temps de course le plus rapide : ______________________ 30s
Poids : _________________________________________ 0.4 kg
LVD 2006/95/EC
EMC 2004/108/EC
RoHS 2002/95/EC
Série MG*
Série G
Série F ≤ DN40
Série BIV
Série T et TM
Série H et HG
* A l'exception de 5MG
