ESBE CRD100 Serie Guide Rapide

CONTRÔLEURS
CONTRÔLEUR
SÉRIE CRD100
La série CRD100 ESBE est un système de régulation très simple
d'utilisation fonctionnant à la fois sur la température extérieure et
sur la température d'ambiance.
UTILISATION
La série CRD100 ESBE est conçue pour apporter au propriétaire
un grand niveau de confort tout en lui permettant de réaliser
des économies d'énergie substantielles. Le contrôleur inclut
une fonction d'adaptation avancée qui va définir la loi d'eau
optimale pour le bâtiment concerné afin que l'utilisateur n'ait à
se préoccuper que de la température d'ambiance.

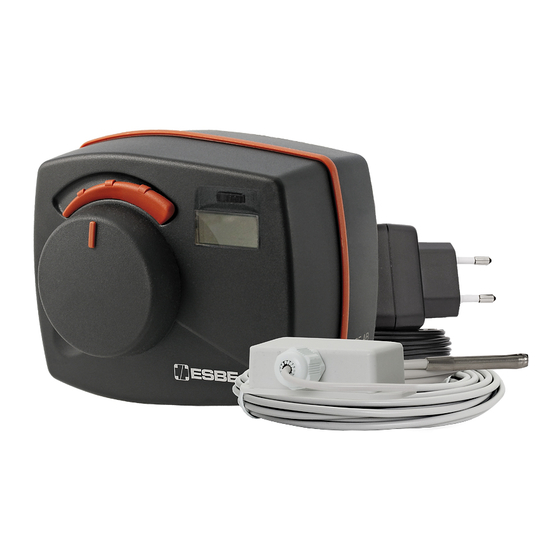

Le contrôleur est constitué de trois organes : le
servomoteur, le thermostat d'ambiance et la sonde extérieure.
•
Le thermostat d'ambiance, de conception moderne,
inclut une sonde d'ambiance. Les différents réglages et
programmations horaires de la température d'ambiance
s'y effectue très facilement.
• Le servomoteur peut également être raccordé au
thermostat d'ambiance par une connexion radio sans
fil pour une installation aisée. Pour apporter le meilleur
confort, le thermostat d'ambiance doit être placé dans
une pièce ouverte et centrale dans la maison, à l'abri de
la lumière directe du soleil.
•
Sonde extérieure avec câble de 20 m. La sonde doit être
installée sur la façade nord du bâtiment, en dessous de
l'avant-toit afin de protéger la sonde de la lumière directe
du soleil et de la pluie.
Grâce à son programmateur intégré (jour, semaine, nuit...),
il est possible de faire d'importantes économies d'énergie. Une
autre température peut également être activée par un signal
externe, par exemple par le module GSM CRB915 ESBE. Avec
cet équipement, la température consigne peut être facilement
gérée depuis un téléphone portable ou une tablette.
MONTAGE
Alimenté au moyen d'un adaptateur 230 V AC (complet avec le
transformateur, le câble et la prise de courant murale).
Sonde de départ avec câble de 1.5 m inclus (câble plus
long disponible dans les accessoires). La sonde doit être
soigneusement isolée de la température ambiante.
Grâce à l'interface spéciale entre le contrôleur de la série
CRD100 et les vannes ESBE des séries VRG, VRH et VRB,
l'ensemble présente une stabilité et une précision uniques
en matière de régulation. En outre, le contrôleur de la série
CRD100 s'installe aisément sur les anciennes vannes des séries
MG, G, F et BIV ESBE.
ÉQUIPEMENTS EN OPTION
Art. N°
17053100 _________ CRA911 Sonde de départ, câble de 5 m
17055900 ______________________ CRB915 Module GSM
ESBE SÉRIE CRD100 • FR • B
© Copyright. Tous droits réservés.
CRD122/CRD125
Thermostat d'ambiance sans fil
VANNES DE MÉLANGE ADAPTÉES
Série VRG100
Série VRG200
Série VRG300
Série VRH100
Série VRB100
KITS DE MONTAGE
Un kit d'adaptation pour faciliter le montage sur les
vannes de mélange rotatives ESBE est fourni avec chaque
servomoteur. Des kits d'adaptation peuvent également être
commandés séparément.
Art. N°
16000500 (= fourni avec servomoteur) ___________________
___________________ Vannes ESBE des séries VRG, VRH, VRB,
G, MG, F, BIV, T, TM, H, HG
Des kits d'adaptation pour d'autres vannes de mélange sont
disponibles avec les références suivantes :
Art. N°
16000600 __________________________________ Meibes
16000700 ___________________________________ Watts
16000800 ________________________ Honeywell Corona
16000900 __________________________________ Lovato
16001000 ____________________________________ PAW
CARACTÉRISTIQUES TECHNIQUES
Température ambiante : ______________ maxi +55ºC, mini -5ºC
Sondes : _________________ Sonde de température type NTC
Plage de température,
Sonde de départ : ___________________ +5 à +95°C
Sonde intérieure : ___________________ +5 à +30°C
Sonde extérieure : _________________ -50 à +70°C
Indice de protection - Servomoteur : ___________________ IP41
- Thermostat d'ambiance : __________ IP20
Classe de protection :___________________________________ II
Alimentation électrique
- Servomoteur : ___________________230 ± 10% V AC, 50 Hz
- Thermostat d'ambiance - connexion sans fil : __2x 1.5 V LR6/AA
Consommation électrique - 230 V AC : _________________ 10 VA
Durée de vie de la pile, connexion sans fil au thermostat
d'ambiance : _______________________________________ 1 an
Couple : __________________________________________ 6 Nm
Temps de course le plus rapide : ________________________30s
Classe des contrôles de température ErP : _______________ VII
Contribution à l'efficacité énergétique : _______________ 3.5%
Radiofréquence du CRD120: _______________________868MHz
________Région ITU 1 homologuée selon la norme EN 300220-2
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
Série MG*
Série G
Série F ≤ DN50
Série BIV
Série T et TM
Série H et HG
* A l'exception de 5MG
